ในการวางโครงสร้างวิศวกรรมไฟฟ้ายุคใหม่ การนำระบบสายไฟลงใต้ดินถือเป็นแนวทางยอดนิยมที่ช่วยปรับปรุงทัศนียภาพรอบอาคารให้สวยงาม เป็นระเบียบ และเพิ่มความปลอดภัยจากอุบัติภัยภายนอก การเลือกใช้งานสายไฟฝังดินอย่างถูกต้องและสอดคล้องกับข้อบังคับทางการไฟฟ้า จึงเป็นหัวใจสำคัญในการสร้างเสถียรภาพให้กับระบบจ่ายพลังงานในระยะยาว
ทำความเข้าใจนิยามความปลอดภัยว่า สายไฟฝังดินคืออะไร
หากจะอธิบายตามหลักมาตรฐานวิศวกรรมไฟฟ้า สายไฟฝังดินคือตัวนำไฟฟ้าที่มีการออกแบบฉนวนและเปลือกห่อหุ้มภายนอกเป็นพิเศษ ให้มีความหนาและเหนียวเป็นพิเศษ เพื่อรองรับแรงบดทับ ความชื้นสะสม กรด-ด่างในชั้นดิน และแรงกระแทกเชิงกลใต้พื้นดินได้โดยตรง ทำให้สามารถนำไปเดินระบบจ่ายไฟใต้ดินได้อย่างปลอดภัยและมีอายุการใช้งานที่ยาวนาน

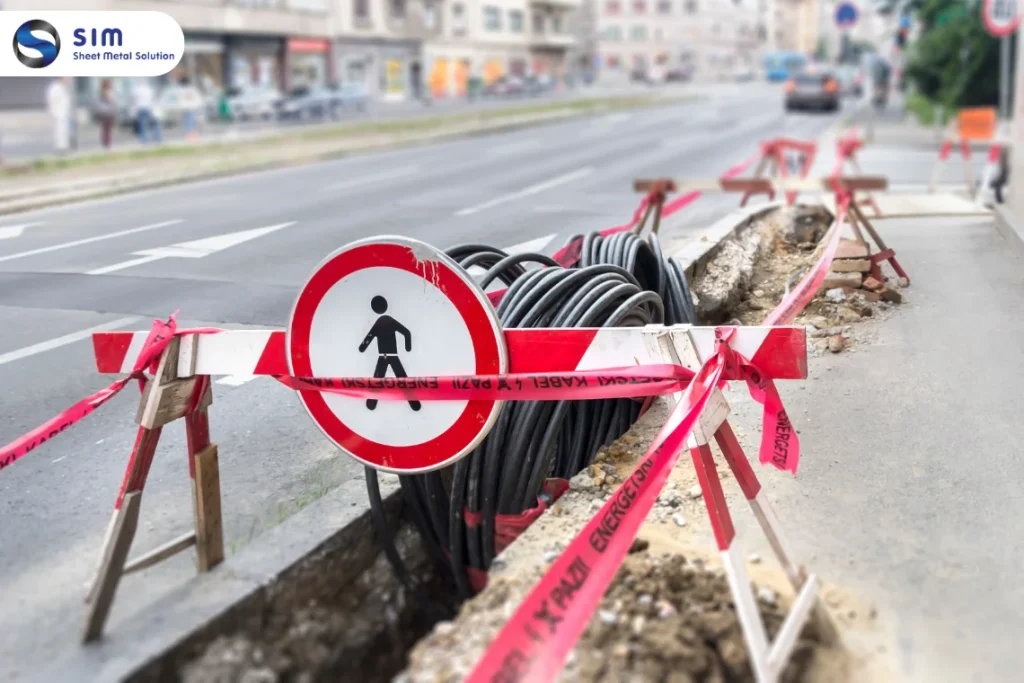

เจาะลึก 2 ประเภทของสายไฟฝังดินยอดนิยมในงานวิศวกรรม
การคัดเลือกประเภทของสายไฟฝังดินที่เหมาะสมกับพิกัดแรงดันไฟและภาระโหลดใช้งาน ถือเป็นสิ่งสำคัญในการวางระบบ โดยประเภทที่นิยมใช้แพร่หลายในประเทศไทย มี 2 ชนิดหลัก ดังนี้
1. สายไฟ NYY และ NYY-G สำหรับงานฝังดินโดยตรงและร้อยท่อทั่วไป
สายไฟ NYY เป็นสายไฟฝังดินยอดนิยม โครงสร้างประกอบด้วยตัวนำทองแดง หุ้มฉนวน PVC และเปลือกนอก PVC สองชั้น มีความทนทานต่อความชื้นสูงมาก สามารถเดินฝังดินได้โดยตรง (Direct Burial) หรือร้อยท่อฝังใต้ดิน โดยรุ่น NYY-G จะมีการรวมสายดิน (Ground) ไว้ภายในแกน ช่วยให้การเดินระบบไฟเมนเข้าอาคาร ไฟในสวน หรือระบบไฟถนนมีความสะดวกและปลอดภัยยิ่งขึ้น
2. สายไฟ CV หรือสาย XLPE ประสิทธิภาพสูงสำหรับการนำกระแสไฟฟ้าแรงสูง
สายไฟ CV เป็นสายไฟฝังดินที่ใช้ฉนวน XLPE (Cross-linked Polyethylene) สามารถทนอุณหภูมิได้สูงถึง 90 องศาเซลเซียส ส่งผลให้รับและนำกระแสไฟฟ้าได้มากกว่าสาย PVC ในขนาดตัวนำที่เท่ากัน เปลือกนอกทนต่อแรงเสียดสีและการกดทับได้ดีเยี่ยม จึงเหมาะสำหรับงานนำกระแสไฟแรงสูง สายไฟเมนโรงงาน หรือโครงข่ายไฟใต้ดินในนิคมอุตสาหกรรม
มาตรฐานและข้อกำหนดที่ต้องรู้ก่อนติดตั้งระบบไฟใต้ดินตามมาตรฐาน วสท.
การวางระบบสายไฟฝังดินต้องปฏิบัติตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.) อย่างเคร่งครัด โดยมีข้อกำหนดสำคัญดังต่อไปนี้
- ระยะความลึกขั้นต่ำ: ต้องขุดร่องฝังสายไฟให้ได้ระดับความลึกตามข้อบังคับของ วสท. เพื่อป้องกันอุบัติเหตุจากการขุดเจาะหน้าดินในอนาคต
- การใช้วัสดุรองพื้นและกลบทับ: ร่องฝังต้องเทรองพื้นด้วยทรายละเอียดหนา 5 – 10 เซนติเมตร และกลบทับด้วยทรายเพื่อป้องกันหินแหลมคมบาดเปลือกสาย
- การวางเทปเตือนภัย (Warning Tape): ต้องปูแผ่นพลาสติกหรือเทปคำเตือนสีส้มเหนือชั้นทรายประมาณ 30 เซนติเมตร ตลอดแนวร่องเดินสาย
- ระยะห่างจากท่อสาธารณูปโภคอื่น: ต้องเว้นระยะห่างทางกายภาพจากท่อประปาและท่อแก๊สใต้ดินตามพิกัดความปลอดภัยเพื่อป้องกันอันตราย

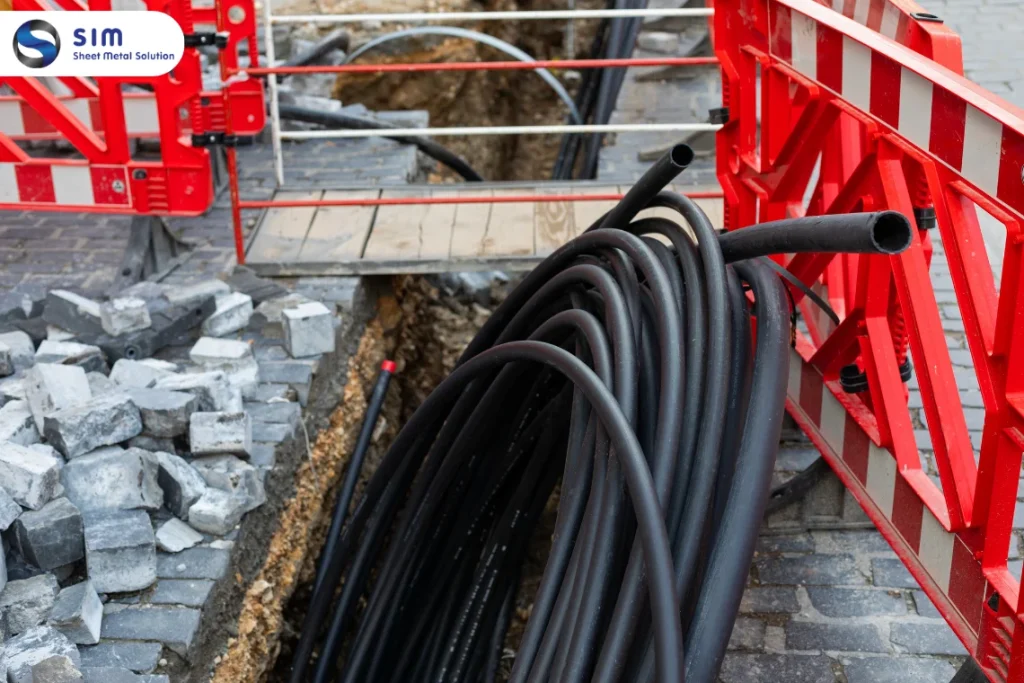

รูปแบบและวิธีการติดตั้งสายไฟฝังดินอย่างถูกวิธีตามหลักวิศวกรรม
การติดตั้งระบบไฟฟ้าใต้ดินสามารถแบ่งออกได้เป็น 2 รูปแบบหลัก ตามสภาพทำเลหน้างานและงบประมาณในการก่อสร้าง ดังนี้
1. การติดตั้งแบบฝังดินโดยตรงหรือ Direct Burial เพื่อความประหยัด
การเดินสายไฟฝังดินแบบฝังตรง นิยมใช้กับสายไฟชนิด NYY หรือ CV ที่มีเปลือกหุ้มหนาพิเศษ วิธีนี้ช่วยประหยัดค่าท่อร้อยสายไฟ โดยจะขุดร่อง เททรายละเอียดรองพื้น วางสายไฟ กลบทับด้วยทราย ปูเทปเตือนภัย แล้วจึงกลบดินบดอัดให้แน่นหนาตามขั้นตอนมาตรฐาน
2. การติดตั้งแบบสายไฟร้อยท่อฝังดิน หรือ In Conduit เพื่อการปกป้องขั้นสูงสุด
การทำระบบ สายไฟร้อยท่อฝังดิน คือการเพิ่มเกราะป้องกันทางกายภาพอีกชั้นหนึ่ง โดยการวางท่อร้อยสายไฟลงในร่องฝังก่อน แล้วจึงทำการดึงสายไฟลอดผ่านท่อ วิธีนี้ช่วยป้องกันความชื้นและแรงกดทับได้อย่างดีเยี่ยม ทั้งยังอำนวยความสะดวกในการซ่อมบำรุงหรือร้อยเปลี่ยนสายไฟเส้นใหม่ในอนาคต
ระดับความลึกมาตรฐานในการขุดร่องฝังสายไฟตามลักษณะหน้างาน
พิกัดความลึกของการวางสายไฟฝังดินตามข้อกำหนด วสท. จะพิจารณาจากภาระโหลดบนผิวดิน หากเป็นพื้นที่ทั่วไปหรือสนามหญ้าที่ไม่มีรถวิ่งผ่าน ต้องมีความลึกไม่น้อยกว่า 0.6 เมตร (60 เซนติเมตร) แต่หากเป็นพื้นที่ใต้ถนน ทางเข้า-ออกอาคาร หรือจุดที่มีรถยนต์วิ่งผ่านตลอดเวลา จะต้องขุดร่องฝังลึกไม่น้อยกว่า 1.0 – 1.2 เมตร เพื่อป้องกันแรงสั่นสะเทือนและแรงกดทับที่อาจทำให้สายไฟชำรุด

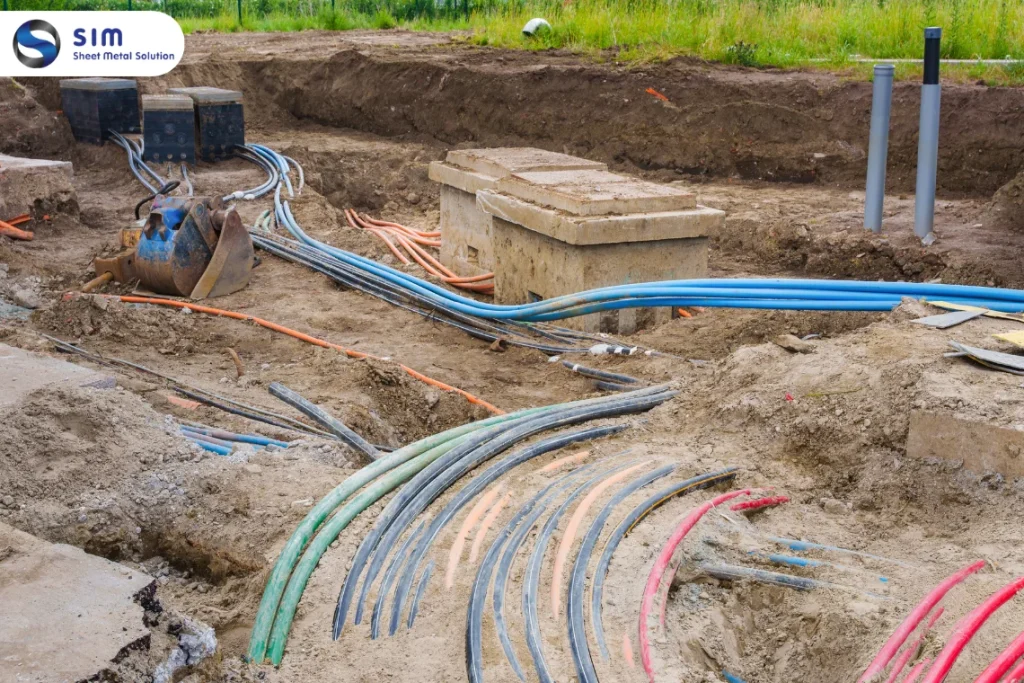

ประเภทของท่อร้อยสายไฟใต้ดินที่เหมาะสมกับโครงสร้างชั้นดิน
สำหรับงานเดินระบบ สายไฟร้อยท่อฝังดิน การเลือกประเภทท่อให้เหมาะสมกับสภาพดินเป็นสิ่งสำคัญ โดยนิยมใช้ท่อ HDPE (สีดำคาดส้ม) ซึ่งมีความยืดหยุ่นสูง ไม่เป็นสนิม และทนแรงกดทับได้ดีเยี่ยม ส่วนท่อ PVC สีเหลืองจะเหมาะกับพื้นที่ทั่วไปที่ไม่ได้รับน้ำหนักมาก และท่อโลหะหนาเคลือบสังกะสี (RSC/IMC) จะใช้ในจุดที่ต้องการความแข็งแรงเชิงกลสูงสุด เช่น จุดตัดผ่านถนนหลัก
ป้องกันระบบไฟใต้ดินลัดวงจรด้วยตู้ไฟและระบบควบคุมจาก SimThai
นอกจากสายไฟที่ได้มาตรฐานแล้ว ต้นทางของระบบจ่ายไฟใต้ดินจำเป็นต้องมีตู้ควบคุมที่มั่นคง SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ไฟ และตู้สวิทช์บอร์ด มาตรฐานสากล ISO 9001 และ ISO 14001 เราพร้อมให้คำปรึกษาและจำหน่ายตู้ไฟกันน้ำกันฝุ่น (Outdoor Cabinet) สำหรับเชื่อมโยงระบบสายไฟใต้ดิน เพื่อป้องกันปัญหา ไฟฟ้าลัดวงจร และเพิ่มความปลอดภัยสูงสุดให้แก่ทุกโครงการ
สรุป วางระบบสายไฟฝังดินที่ได้มาตรฐานเพื่อความปลอดภัยและทัศนียภาพที่ยั่งยืน
การเลือกใช้สายไฟฝังดินที่ถูกต้องตามสเปกวิศวกรรม ควบคู่กับการติดตั้งตามมาตรฐาน วสท. คือรากฐานสำคัญในการยกระดับความปลอดภัยและสร้างทัศนียภาพที่สวยงามให้อาคาร หากคุณต้องการสั่งผลิตตู้ควบคุมไฟฟ้าหรืออุปกรณ์จัดระบบสายไฟ SimThai พร้อมให้บริการด้วยประสบการณ์ยาวนานกว่า 50 ปี ในงานตัด เจาะ พับโลหะ และประกอบตู้ไฟฟ้าคุณภาพสูง เพื่อส่งมอบระบบพลังงานที่มั่นคงและยั่งยืนให้แก่คุณ
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย (FAQs)
การทำระบบสายไฟร้อยท่อฝังดิน สามารถเลือกใช้สายไฟประเภทใดได้บ้าง?
สามารถเลือกใช้สายไฟฝังดิน โดยเฉพาะอย่างสาย NYY หรือสาย CV เพื่อความทนทานสูงสุด หรือสามารถเลือกใช้สายไฟเดี่ยวทั่วไปอย่างสาย THW ได้เช่นกัน แต่มีเงื่อนไขสำคัญคือต้องร้อยท่ออย่างแน่นหนาและห้ามมีรอยต่อสายภายในท่อเด็ดขาด
สายไฟชนิดใดที่มีข้อกำหนดห้ามนำมาใช้ในงานฝังดินเด็ดขาด?
ห้ามนำสายไฟชนิด VAF (สายแบนคู่สีขาว) หรือสายไฟที่ไม่เปลือกหุ้มชั้นนอกหนาพอมาเดินฝังดินโดยตรงเด็ดขาด เพราะฉนวนของสายชนิดนี้ไม่สามารถทนทานต่อความชื้น สารเคมีในดิน และแรงกดทับได้ ซึ่งจะทำให้ฉนวนเปื่อยชำรุดจนเกิดไฟฟ้ารั่วไหลได้ง่าย
ระหว่างท่อ HDPE และท่อโลหะเคลือบสังกะสี ควรเลือกใช้กับงานฝังดินตอนไหน?
ท่อ HDPE เหมาะสำหรับงานฝังดินทั่วไปเนื่องจากยืดหยุ่นสูง ทนความชื้น และไม่เป็นสนิมตลอดอายุการใช้งาน ส่วนท่อโลหะหนา (RSC/IMC) ควรเลือกใช้เฉพาะจุดที่ต้องการความแข็งแรงทนทานต่อแรงกระแทกเชิงกลสูงสุด เช่น บริเวณใต้ผิวจราจรที่มีรถบรรทุกหนักวิ่งผ่าน หรือจุดที่ท่อโผล่ขึ้นมาจากใต้ดินเข้าสู่ตัวอาคาร
