ในอาคารหรือสถานที่ที่มีการใช้พลังงานไฟฟ้าปริมาณมหาศาล ไม่ว่าจะเป็นโรงงานอุตสาหกรรม ห้างสรรพสินค้า หรืออาคารสำนักงานขนาดใหญ่ ตู้ MDB คือตัวแปรสำคัญในการบริหารจัดการพลังงาน ระบบไฟฟ้าที่มีความซับซ้อนจำเป็นต้องมีจุดรวมและกระจายกระแสไฟที่มีความเสถียรสูง เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับเครื่องจักรและสร้างความปลอดภัยของบุคลากรในองค์กรอย่างยั่งยืน

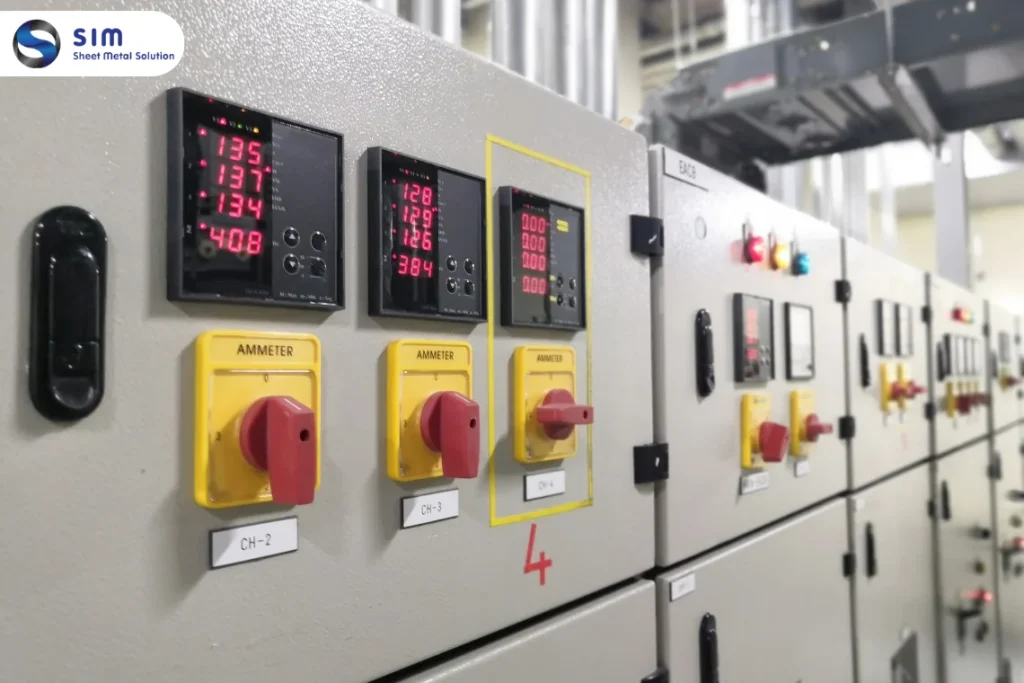

ทำความเข้าใจตู้ MDB คืออะไร มีกี่ประเภท
หากจะอธิบายให้เข้าใจง่ายทางวิศวกรรม ตู้ MDB คือแผงสวิตช์จ่ายไฟฟ้าขนาดใหญ่ หรือ Main Distribution Board ที่ทำหน้าที่รับแรงดันไฟฟ้าจากหม้อแปลงไฟฟ้ามาบริหารจัดการ โดยประเภทของตู้ MDB คือสิ่งที่แบ่งออกตามพิกัดแรงดันและลักษณะของโหลดการใช้งานได้เป็น 2 ประเภทหลัก ดังนี้
1. ระบบจ่ายไฟฟ้า 1 เฟสสำหรับอาคารขนาดเล็ก
ระบบจ่ายไฟฟ้า 1 เฟส มีพิกัดแรงดันไฟฟ้าอยู่ที่ประมาณ 220 – 240 โวลต์ ซึ่งโครงสร้างระบบจ่ายไฟของตู้ MDB คือรูปแบบที่ออกแบบมาเพื่อรองรับอาคารขนาดเล็ก สำนักงาน หรือร้านค้าทั่วไป ข้อดีคือระบบวงจรไม่ซับซ้อน ติดตั้งง่าย และมีต้นทุนการดูแลรักษาต่ำกว่าระบบอุตสาหกรรม
2. ระบบจ่ายไฟฟ้า 3 เฟสตอบโจทย์งานอุตสาหกรรม
สำหรับภาคการผลิตและอาคารสูง โครงสร้างแผงจ่ายไฟของตู้ MDB คือระบบไฟฟ้า 3 เฟส แรงดัน 380 – 415 โวลต์ ซึ่งคุณสมบัติเด่นของตู้ MDB คือความสามารถในการจ่ายกระแสไฟปริมาณมากได้อย่างสม่ำเสมอและมีความเสถียรสูง เหมาะสำหรับป้อนพลังงานให้เครื่องจักรขนาดใหญ่

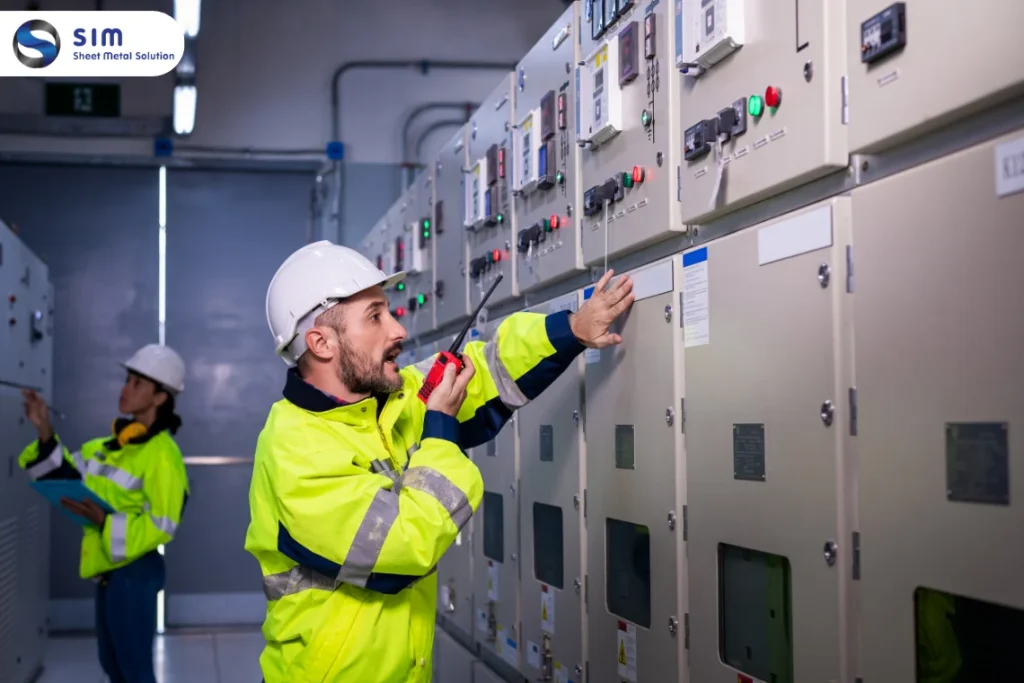

เจาะลึกหน้าที่สำคัญว่าระบบ MDB คืออะไร
บทบาทเชิงลึกในระบบวิศวกรรมของตู้ MDB คือการเป็นสถานีย่อยประจำอาคาร คอยควบคุมการแจกจ่ายพลังงานให้เป็นไปอย่างมีประสิทธิภาพ โดยหน้าที่หลักและภารกิจของตู้ MDB คือสิ่งที่ครอบคลุมการทำงานระบบไฟฟ้า 4 มิติ ดังนี้
1. รับและแจกจ่ายกำลังไฟฟ้าไปยังจุดต่าง ๆ
กระบวนการทำงานเริ่มต้นของตู้ MDB คือการรับกระแสไฟฟ้าแรงสูงมาจากหม้อแปลงของการไฟฟ้า จากนั้นจะนำมาลดและปรับสมดุลแรงดันให้เหมาะสม ก่อนที่หน้าที่ของตู้ MDB คือการแยกเฟสและส่งผ่านกำลังไฟฟ้าไปยังสวิตช์บอร์ด บอร์ดกระจายไฟย่อย หรือเต้ารับต่าง ๆ ทั่วทั้งโครงสร้างอาคาร
2. หน้าจอแสดงสถานะและมาตรวัดกระแสไฟฟ้า
มิติต่อมาด้านหน้าแผงคอนโทรลของตู้ MDB คือการทำหน้าที่รายงานผลเชิงตัวเลข โดยช่างไฟจะสามารถตรวจสอบความถี่ ระดับแรงดัน และการใช้พลังงานไฟฟ้าของแต่ละเฟสได้ทันทีจากจุดเดียว ช่วยให้ง่ายต่อการเก็บข้อมูลพฤติกรรมการใช้ไฟและการประเมินโหลดในองค์กร
3. ป้องกันความเสียหายเมื่อระบบไฟเกิดปัญหา
หนึ่งในคุณประโยชน์ที่สำคัญที่สุดของตู้ MDB คือเกราะป้องกันภัยจากปัญหาไฟฟ้าลัดวงจร กระแสไฟเกิน หรือแรงดันตก-แรงดันเกิน โดยชุดคำสั่งและระบบแมคคานิกส์ภายในตู้จะตัดการจ่ายไฟเฉพาะจุดที่มีปัญหาทันที ทำให้ช่างสามารถเข้าซ่อมบำรุงเฉพาะจุดได้โดยไม่จำเป็นต้องดับไฟทั่วทั้งอาคาร
4. ควบคุมระบบไฟฟ้าสำรองให้ทำงานอัตโนมัติ
ในทำเลอุตสาหกรรมที่ไฟดับเพียงนาทีเดียวก็เกิดความเสียหายมหาศาล หน้าที่ระบบอัตโนมัติของตู้ MDB คือการควบคุมและตัดสลับแหล่งจ่ายไฟหลักไปพึ่งพาเครื่องกำเนิดไฟฟ้าสำรอง (Generator) ได้ทันทีเมื่อระบบหลักล่ม และจะตัดกลับมาเป็นปกติเมื่อแรงดันไฟจากการไฟฟ้ากลับคืนสู่สภาวะเสถียร

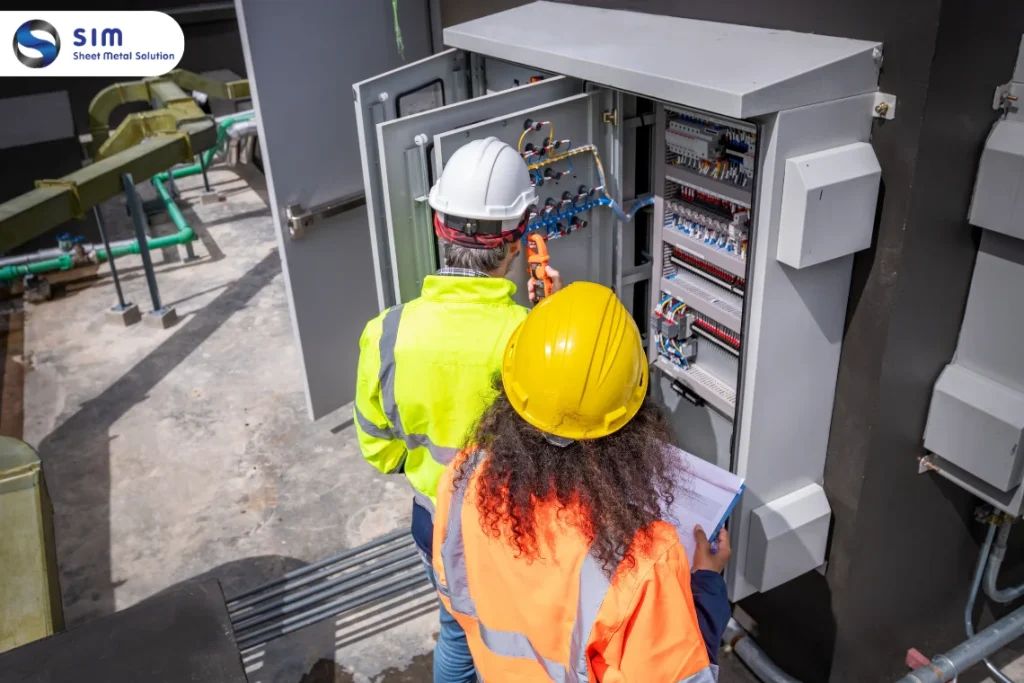

5 ส่วนประกอบสำคัญในตู้สวิตช์บอร์ดเมนหลัก
ประสิทธิภาพที่ยอดเยี่ยมของตู้ MDB คือผลลัพธ์จากการประกอบติดตั้งบริภัณฑ์ไฟฟ้าที่ได้มาตรฐานสากล โดยภายในโครงสร้างตู้สวิทช์บอร์ดเมนหลักจะประกอบไปด้วย 5 ส่วนประกอบสำคัญที่ขาดไม่ได้ ดังนี้
1. โครงตู้สวิตช์บอร์ดเหล็กพับหนาพิเศษ
โครงตู้ทำหน้าที่เสมือนเป็นเปลือกนอก คอยปกป้องอุปกรณ์ภายในจากน้ำ สัตว์เลื้อยคลาน หรือแรงกระแทกเชิงกล โดยโครงตู้ที่ดีต้องผลิตจากเหล็กแผ่นหนาพับขึ้นรูป มีคุณสมบัติทนต่อแรงบิดตัว ทนความร้อนสูงเมื่อเกิดสภาวะลัดวงจร และผ่านการเคลือบสีฝุ่นอีพ็อกซี่ทนต่อการกัดกร่อนของสนิม
2. บัสบาร์ทองแดงนำกระแสไฟฟ้าประสิทธิภาพสูง
บัสบาร์คือแท่งโลหะตัวนำไฟฟ้าที่ทำจากทองแดงบริสุทธิ์สูง ทำหน้าที่เป็นทางด่วนในการส่งผ่านกระแสไฟฟ้าปริมาณมาก โดยในการออกแบบวิศวกรนิยมวางบัสบาร์ในแนวดิ่งเพื่อการระบายความร้อนที่ดี และมักใช้บัสบาร์แบบพ่นสีเพื่อเพิ่มขีดความสามารถการนำกระแสไฟฟ้าและระบายความร้อน
3. เซอร์กิตเบรกเกอร์ อุปกรณ์ตัดต่อวงจรไฟ
อุปกรณ์ตัดไฟอัตโนมัติประจำ ตู้ MDB คือส่วนที่ใช้ผสมผสานระหว่าง Air Circuit Breaker (ACB) สำหรับเป็นเมนหลักควบคุมกระแสไฟฟ้าพิกัดสูง และใช้ Molded Case Circuit Breaker (MCCB) เป็นตัวควบคุมวงจรย่อย เพื่อความแม่นยำในการตัดกระแสลัดวงจรสูงสุด
4. มิเตอร์วัดไฟฟ้าและหน้าจอแสดงผลดิจิทัล
ระบบประมวลผลหน้าตู้จะติดตั้งมิเตอร์วัดค่าไฟฟ้า ซึ่งในปัจจุบันนิยมใช้แบบระบบดิจิทัล (Digital Power Meter) ร่วมกับ Selector Switch เพื่อให้การอ่านค่าพารามิเตอร์ทางไฟฟ้ามีความเที่ยงตรงสูง และระบุพิกัดความผิดปกติของแรงดันและแอมแปร์ได้อย่างแม่นยำ
5. อุปกรณ์เสริมความปลอดภัย ฟิวส์และไฟสัญญาณ
องค์ประกอบส่วนท้ายภายใน ตู้ MDB คือชุดฟิวส์ป้องกันวงจรเครื่องวัด หลอดไฟสัญญาณ (Pilot Lamp) คอยบ่งชี้สถานะแรงดันเข้า-ออกแต่ละเฟส นอกจากนี้ยังมีลูกถ้วยและฉนวนรองบัสบาร์ทำหน้าที่เป็นตัวกั้นไฟฟ้า ป้องกันไม่ให้กระแสไฟฟ้ารั่วไหลลงสู่โครงสร้างเหล็กของตู้
หลักการออกแบบวงจรตู้ MDB 3 เฟส ให้ปลอดภัย
หัวใจหลักของการวางผังวงจร ตู้ MDB คือการกระจายโหลดไฟฟ้า (Load Balance) ให้มีความสมดุลเท่ากันในแต่ละเฟส (R, S, T) วิศวกรไฟฟ้าของ SimThai ต้องคำนวณขนาดพิกัดเบรกเกอร์ (AT, AF, IC) ขนาดพื้นที่หน้าตัดของบัสบาร์ และการระบายอุณหภูมิความร้อนสะสมภายในตู้อย่างละเอียด เพื่อให้ระบบสามารถรองรับภาระงานหนักต่อเนื่องในนิคมอุตสาหกรรมได้อย่างน่าเชื่อถือและไม่เกิดจุดความร้อนสะสมที่เสี่ยงต่อการเกิดเพลิงไหม้
วิธีเลือกขนาดตู้ MDB มาตรฐาน ให้เหมาะกับงาน
การประเมินเพื่อกำหนดมิติความกว้างและสูงของตู้ MDB คือสิ่งที่ต้องพิจารณาอย่างเป็นระบบ โดยมีหลักเกณฑ์สำคัญในการพิจารณาดังนี้
- คำนวณปริมาณโหลดไฟฟ้ารวมของอาคาร: รวบรวมกำลังวัตต์ของเครื่องจักร แอร์ และระบบแสงสว่างทั้งหมด
- ตรวจสอบจำนวนและขนาดของวงจรย่อย: จำนวนเบรกเกอร์ย่อยที่มากจะส่งผลให้มิติตัวตู้ต้องขยายขนาดใหญ่ตาม
- เผื่อพื้นที่ว่างสำหรับการระบายความร้อน: ต้องมีพื้นที่ให้อากาศหมุนเวียนไหลเวียนเพื่อรักษาประสิทธิภาพอุปกรณ์
- เผื่อการขยายระบบไฟฟ้าในอนาคต: ควรเลือกขนาดตู้ที่มีพื้นที่สำรอง 20 – 30% สำหรับการต่อเติมเครื่องจักรในวันข้างหน้า
เช็กมาตรฐานวิศวกรรมในการติดตั้งตู้ไฟหลัก
ทำเลที่ตั้งของตู้ MDB คือปัจจัยความปลอดภัยที่ต้องเป็นไปตามมาตรฐานวิศวกรรมและมาตรฐาน วสท. โดยห้องติดตั้งต้องมีการระบายอากาศที่ดี เข้าถึงง่าย พื้นที่หน้าตู้ต้องโล่งไม่มีสิ่งกีดขวาง และตู้ที่ต้องมีการเปิดปฏิบัติงานหรือบำรุงรักษาทางด้านหลัง จะต้องมีการเว้นระยะห่างพื้นที่ว่างระหว่างหลังตู้กับผนังไม่น้อยกว่า 75 เซนติเมตร ตลอดแนวโครงสร้าง เพื่อความปลอดภัยของช่างไฟ
สั่งผลิตตู้สวิตช์บอร์ดและตู้ไฟมาตรฐานกับ SimThai
หากคุณเป็นผู้รับเหมาหรือวิศวกรผู้ควบคุมงานโครงการที่ต้องการ ตู้ MDB คือแผงควบคุมหลักที่มีคุณภาพสูงสุด SimThai พร้อมให้บริการออกแบบและจำหน่ายตู้ไฟ รวมถึงตู้คอนโทรลไฟฟ้าทุกสเปก โรงงานของเราผลิตชิ้นงานภายใต้มาตรฐานสากล ISO 9001 และ ISO 14001 มั่นใจได้ในความแข็งแรงทนทานของโครงเหล็กและระบบบัสบาร์ พร้อม commitment บริการส่งไวทั่วประเทศ
สรุป วางระบบไฟฟ้าให้มั่นคงและยั่งยืนด้วยตู้ MDB
การลงทุนเลือกใช้ตู้จ่ายไฟหลักที่มีโครงสร้างแข็งแกร่งและผ่านการคำนวณโหลดวงจรอย่างแม่นยำ คือรากฐานของความปลอดภัยในองค์กรอย่างแท้จริง หากผู้ประกอบการท่านใดต้องการปรึกษาการสั่งผลิตตู้ MDB คือโซลูชันควบคุมระบบไฟฟ้าที่คุณมองหา บริษัท สยามอุตสาหกรรมและการผลิต จำกัด หรือ SimThai พร้อมให้บริการด้วยประสบการณ์ยาวนานกว่า 50 ปี ในงานตัด เจาะ พับโลหะภัณฑ์ และการประกอบตู้วงจรควบคุมไฟฟ้าทุกชนิดด้วยมาตรฐานระดับสากล
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย
ตู้ MDB ควรตรวจเช็กบำรุงรักษาบ่อยแค่ไหน?
ควรมีการตรวจเช็กบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) อย่างน้อยปีละ 1 – 2 ครั้ง โดยเน้นการตรวจสอบความแน่นของจุดต่อสายไฟ การสแกนหาจุดความร้อนสะสมที่บัสบาร์ และทดสอบกลไกทริปของเซอร์กิตเบรกเกอร์
ตู้ไฟ MDB สามารถติดตั้งภายนอกอาคารได้ไหม?
สามารถติดตั้งได้ แต่ต้องเลือกใช้ตู้ที่ออกแบบมาสำหรับงานกลางแจ้ง (Outdoor) โดยเฉพาะ ซึ่งต้องมีค่ามาตรฐานการป้องกันน้ำและฝุ่น (IP Rating) ในระดับ IP54 ขึ้นไป พร้อมโครงหลังคาลาดเอียงและซีลยางกันน้ำอย่างแน่นหนา
คนทั่วไปสามารถซ่อมแซมและแก้ไขตู้ MDB เองได้ไหม?
ไม่แนะนำเด็ดขาด เนื่องจากตู้หลัก MDB เป็นจุดศูนย์รวมของไฟฟ้าแรงดันสูงและมีพิกัดกระแสที่รุนแรง การซ่อมแซมหรือแก้ไขวงจรจำเป็นต้องดำเนินการโดยวิศวกรไฟฟ้าหรือช่างเทคนิคที่มีใบอนุญาตปฏิบัติงานเท่านั้น เพื่อความปลอดภัยในชีวิต
