เครื่องตัดไฟรั่วคืออะไร? รู้จักอุปกรณ์เซฟตี้ที่ช่วยรักษาชีวิต

ในบรรดาอุบัติภัยทางไฟฟ้าที่เกิดขึ้นภายในสิ่งปลูกสร้าง เหตุการณ์กระแสไฟฟ้ารั่วไหลนับเป็นภัยเงียบอันตรายที่มองไม่เห็นด้วยตาเปล่า การติดตั้งเครื่องตัดไฟรั่วประจำตู้ควบคุมไฟฟ้า จึงเป็นมาตรการเซฟตี้ด่านสำคัญในการตัดกระแสไฟฉุกเฉิน ช่วยป้องกันอุบัติเหตุไฟดูดและลดสถิติการเกิดอัคคีภัยได้อย่างมีประสิทธิภาพ บทความนี้จะพาทุกท่านไปเจาะลึกทุกมิติสำคัญ

ทำความเข้าใจนิยามความหมายว่า เครื่องตัดไฟรั่ว หรือ RCD คืออะไร

ตามหลักสากลด้านวิศวกรรมไฟฟ้า เครื่องตัดไฟรั่ว หรือ RCD (Residual Current Device) คือ อุปกรณ์ป้องกันความปลอดภัยที่ออกแบบมาเพื่อทำหน้าที่ตรวจจับกระแสไฟฟ้าเหลือส่วนเกิน (Residual Current) ที่เล็ดลอดรั่วไหลออกจากวงจรการทำงานปกติ แล้วสับตัดการจ่ายไฟทั้งหมดออกจากระบบโดยอัตโนมัติภายในเวลาไม่กี่มิลลิวินาที ก่อนที่กระแสไฟฟ้ารั่วไหลนั้นจะสร้างอันตรายร้ายแรงต่อชีวิตของมนุษย์และโครงสร้างอาคาร

เจาะลึกหลักการทำงานเชิงวิศวกรรมของระบบตรวจจับกระแสไฟฟ้ารั่วไหล

หลักการทำงานเชิงวิศวกรรมของเครื่องตัดไฟรั่ว อาศัยเปรียบเทียบสภาวะสมดุลของกระแสไฟฟ้าผ่านหม้อแปลงตรวจจับกระแสเหลือ (Zero-Sequence Current Transformer) โดยวัดค่ากระแสไฟฟ้าที่ไหลเข้าทางสายเฟส (Line) และไหลกลับออกทางสายนิวทรัล (Neutral) ในภาวะปกติ กระแสไฟทั้งสองฝั่งจะมีค่าเท่ากัน แต่หากเกิดไฟฟ้ารั่วไหลลงดินหรือรั่วผ่านร่างกายมนุษย์ สนามแม่เหล็กในแกนหม้อแปลงจะไม่เป็นศูนย์ เกิดการกระตุ้นชุดกลไกทริปให้สับสลายวงจรไฟทันที

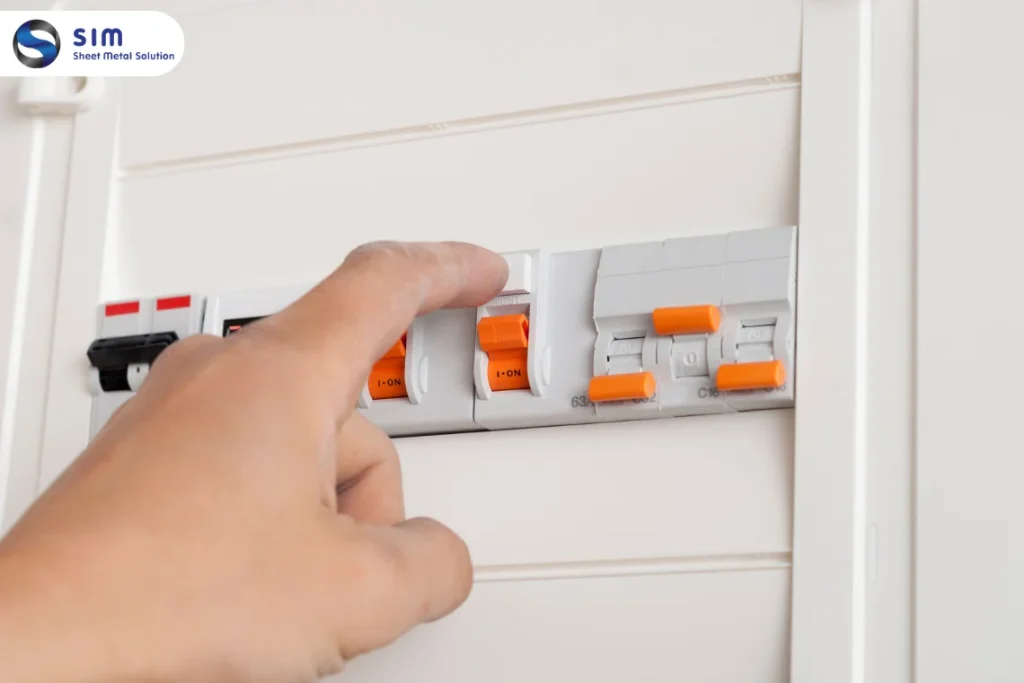

3 ประโยชน์สูงสุดของการเลือกติดตั้งเบรกเกอร์ตัดไฟรั่วประจำอาคาร

การเลือกติดตั้งอุปกรณ์ตัดกระแสไฟเหลือร่วมกับแผงไฟหลัก ให้ประโยชน์คุ้มค่าต่อความปลอดภัยใน 3 มิติหลัก ดังนี้

1. ป้องกันอันตรายจากการโดนไฟฟ้าช็อตและไฟดูดส่วนบุคคล

ประโยชน์อันดับแรกของการเลือกใช้เครื่องตัดไฟรั่ว คือการทำหน้าที่เป็นเกราะคุ้มกันชีวิตมนุษย์ เมื่อบุคคลไปสัมผัสกับโครงโลหะของเครื่องใช้ไฟฟ้าที่มีกระแสไฟฟ้ารั่วไหล อุปกรณ์จะทำการตัดวงจรไฟทันทีในระดับมิลลิวินาที ทำให้ปริมาณกระแสไฟที่ไหลผ่านร่างกายไม่สูงเกินพิกัดอันตราย หยุดความเสี่ยงภาวะหัวใจล้มเหลวเฉียบพลันได้อย่างแม่นยำ

2. ตัดต้นตอก่อนเกิดเหตุเพลิงไหม้หรืออัคคีภัยจากความร้อนสะสม

กระแสไฟฟ้ารั่วไหลเพียงเล็กน้อยในจุดที่มีฉนวนสายไฟชำรุด สามารถสะสมเป็นความร้อนสูงจนเกิดการสปาร์กและเผาผลาญโครงสร้างไม้หรือฝ้าเพดานได้ การมีเครื่องตัดไฟรั่วติดตั้งไว้ในระบบ จะช่วยตรวจจับกระแสไฟรั่วความหนาแน่นต่ำเหล่านั้นและสั่งตัดไฟทันที ก่อนที่คราบความร้อนสะสมจะพัฒนาไปเป็นเหตุอัคคีภัยอาคาร

3. ช่วยตรวจสอบและระบุพิกัดจุดที่มีกระแสไฟฟ้ารั่วไหลในระบบ

นอกจากฟังก์ชันด้านความปลอดภัย เครื่องตัดไฟรั่วยังทำหน้าที่เป็นเครื่องมือวิเคราะห์ระบบไฟฟ้าได้ในตัว หากอุปกรณ์มีการทริปตัดไฟบ่อยครั้ง ย่อมเป็นสัญญาณบ่งชี้ชัดเจนว่าวงจรย่อยหรือเครื่องใช้ไฟฟ้าในโซนนั้น ๆ มีฉนวนเสื่อมสภาพ ช่วยให้วิศวกรและช่างเทคนิคเข้าตรวจเช็กพิกัดแก้ไขได้ตรงจุด ลดความสูญเสียพลังงานไฟฟ้าโดยเปล่าประโยชน์

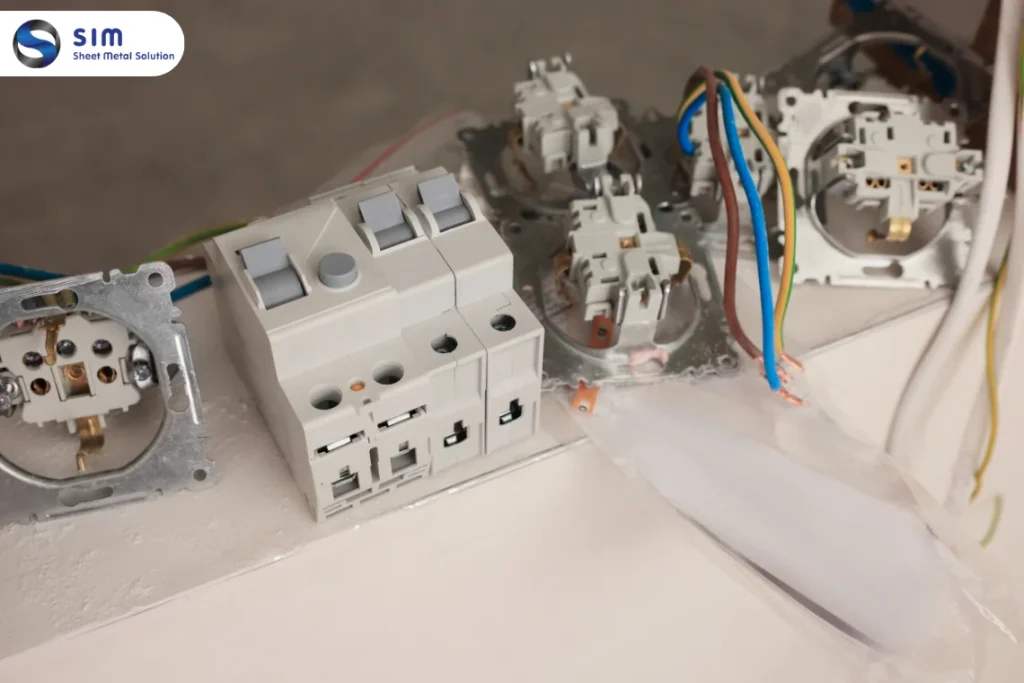

เจาะลึก 4 ประเภทของเครื่องตัดไฟรั่ว ตามรูปแบบคลื่นกระแสไฟฟ้า

การคัดเลือกสเปกอุปกรณ์ให้สอดคล้องกับพฤติกรรมการจ่ายไฟของฮาร์ดแวร์ยุคใหม่ จำเป็นต้องพิจารณาชนิดของเครื่องตัดไฟรั่วออกเป็น 4 Type หลัก ตามรูปแบบคลื่นกระแส ดังนี้

1. Type AC สำหรับอุปกรณ์กระแสสลับความถี่ดั้งเดิมและหลอดไฟทั่วไป

อุปกรณ์ชนิด Type AC ในกลุ่มเครื่องตัดไฟรั่ว ถูกดีไซน์ขึ้นมาเพื่อตรวจจับกระแสไฟฟ้าสลับ รูปคลื่นไซน์ (Sinusoidal Wave) ความถี่มาตรฐาน 50 Hz ทั่วไป เหมาะอย่างยิ่งสำหรับการใช้งานร่วมกับระบบแสงสว่าง หลอดไฟดั้งเดิม เตาไฟฟ้าขดลวด และเครื่องทำน้ำอุ่นระบบทำความร้อนธรรมดาที่ไม่มีวงจรอิเล็กทรอนิกส์ซับซ้อน

2. Type A สำหรับอุปกรณ์ที่มีวงจรเรียงกระแสเฟสเดียวและไอที

การขยับสเปกขึ้นมาเป็น Type A สำหรับเครื่องตัดไฟรั่วจะเพิ่มความสามารถในการตรวจจับกระแสไฟฟ้ารั่วชนิดกระแสตรงแบบเป็นห้วง (Pulsating DC) เหมาะอย่างยิ่งสำหรับเตาอบไมโครเวฟ เตาไฟฟ้าอินดักชัน คอมพิวเตอร์ อุปกรณ์ไอที ตลอดจนเครื่องซักผ้าและเครื่องปรับอากาศที่ใช้วงจรคอนโทรลเลอร์อิเล็กทรอนิกส์เฟสเดียว

3. Type F สำหรับเครื่องใช้ไฟฟ้ารุ่นใหม่ที่ใช้การควบคุมความถี่มอเตอร์

อุปกรณ์สเปกพิเศษ Type F ในระบบเครื่องตัดไฟรั่ว ถูกพัฒนาขึ้นมาเพื่อรองรับเครื่องใช้ไฟฟ้ายุคใหม่ที่ใช้วงจรแปลงความถี่มอเตอร์ (Inverter / VFD) แบบเฟสเดียว เช่น เครื่องซักผ้าฝาหน้า และเครื่องปรับอากาศประหยัดไฟ ซึ่งมักสร้างกระแสไฟรั่วความถี่ผสม ชนิดนี้สามารถตรวจจับคลื่นความถี่สูงได้อย่างแม่นยำโดยไม่เกิดปัญหาตัดไฟหลอก

4. Type B สำหรับระบบอินเวอร์เตอร์ โซลาร์เซลล์ และเครื่องอัดประจุ EV

ระดับสูงสุดของการป้องกันทางไฟฟ้าคือ เครื่องตัดไฟรั่วชนิด Type B ซึ่งสามารถตรวจจับกระแสไฟฟ้ารั่วได้ครอบคลุมทุกรูปแบบ ไม่ว่าจะเป็น AC, Pulsating DC หรือกระแสตรงเรียบ (Smooth DC) จำเป็นอย่างยิ่งสำหรับการติดตั้งร่วมกับระบบโซลาร์เซลล์ อินเวอร์เตอร์ 3 เฟส อุปกรณ์ทางการแพทย์ และสถานีชาร์จรถยนต์ไฟฟ้า (EV Charger)

คุณสมบัติเด่นที่ต้องพิจารณาเพื่อให้ได้เครื่องตัดไฟที่ดีตามมาตรฐาน มอก.

การคัดเลือกเบรกเกอร์ตัดไฟรั่วคุณภาพสูงสำหรับประกอบลงในตู้ไฟ ควรพิจารณาจากเกณฑ์มาตรฐานอุตสาหกรรมดังต่อไปนี้

• ผ่านการรับรองมาตรฐาน มอก.: ต้องมีตรา มอก. 909-2548 (สำหรับแบบ RCBO) หรือ มอก. 2425-2552 / มอก. 2135-2545 (สำหรับแบบ RCCB) อย่างชัดเจน
• พิกัดกระแสไฟฟ้ารั่ว (Sensitivity): สำหรับการป้องกันชีวิตส่วนบุคคล ต้องเลือกใช้ขนาดความไวไม่เกิน 30 mA (Milliampere)
• เวลาในการสับตัดวงจร (Operating Time): ต้องสามารถตัดกระแสไฟได้รวดเร็วภายใน 0.04 วินาที เมื่อตรวจพบกระแสไฟฟ้ารั่วถึงพิกัด 150 mA
• การตัดสายคู่สมบูรณ์: ต้องเลือกชนิดที่ตัดตัวนำทั้งสายไลน์ (L) และสายนิวทรัล (N) ออกจากวงจรพร้อมกันเพื่อความปลอดภัยสากล

ติดตั้งระบบเซฟตี้และอุปกรณ์ตัดไฟในตู้ควบคุมไฟฟ้ามาตรฐานสากลที่ SimThai

การใช้อุปกรณ์ตัดไฟที่มีประสิทธิภาพ ย่อมต้องพึ่งพาตู้จัดเก็บที่ได้มาตรฐาน SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการตัด เจาะ พับโลหะ และประกอบตู้ไฟ ตู้คอนโทรล และตู้สวิทช์บอร์ดคุณภาพสูงภายใต้การรับรองมาตรฐานสากล ISO 9001 และ ISO 14001 เราออกแบบโครงตู้เหล็กหนาพิเศษสำหรับจัดวางเครื่องตัดไฟรั่วและอุปกรณ์เซฟตี้ทางไฟฟ้าทุกชนิดให้มีความเป็นระเบียบ ปลอดภัย สายวายริ่งประณีต พร้อมส่งมอบตู้ควบคุมไฟสเปกพิเศษ Made to Order ที่ทนทานและเป็นมิตรต่อสิ่งแวดล้อมให้แก่โครงการของคุณ

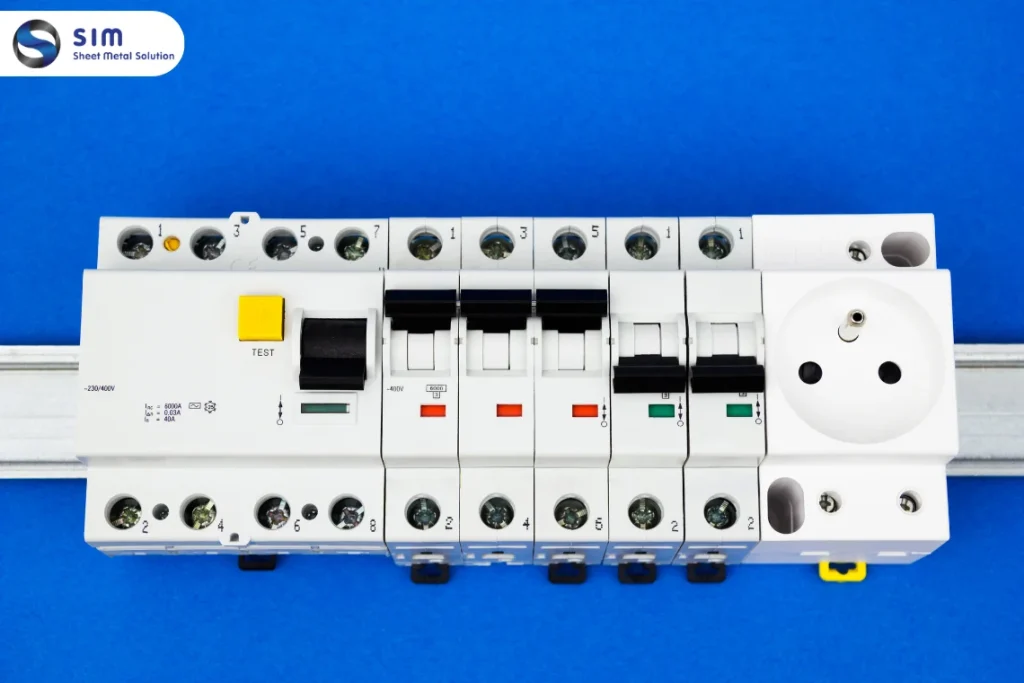

สรุปสร้างเกราะกำบังให้ระบบไฟอาคารอย่างยั่งยืนด้วยเครื่องตัดไฟรั่วที่ได้มาตรฐาน

การติดตั้งระบบป้องกันไฟฟ้ารั่วไหลด้วยอุปกรณ์ที่ได้มาตรฐานสากล คือหัวใจสำคัญของการยกระดับความปลอดภัยและสร้างความมั่นใจให้แก่อาคารระยะยาว หากท่านใดต้องการออกแบบสั่งผลิตตู้ควบคุมระบบไฟฟ้าหรือแผงสวิตช์บอร์ดสเปกพิเศษ SimThai พร้อมให้บริการด้วยทีมงานบริหารและทีมผลิตมืออาชีพที่มีประสบการณ์ยาวนานกว่า 50 ปี เพื่อส่งมอบผลิตภัณฑ์ควบคุมระบบไฟฟ้าที่มีประสิทธิภาพและได้มาตรฐานแก่คุณ

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อย (FAQs)

เครื่องตัดไฟรั่ว ชนิด RCBO และ RCCB มีความแตกต่างกันอย่างไร?

RCCB (Residual Current Circuit Breaker) ทำหน้าที่ตรวจจับและตัดไฟรั่วเพียงอย่างเดียว จึงต้องใช้งานควบคู่กับเบรกเกอร์ธรรมดา ส่วน RCBO (Residual Current Breaker with Overcurrent Protection) คืออุปกรณ์ที่รวมฟังก์ชันการตัดไฟรั่ว ไฟช็อต และไฟเกินพิกัดไว้ในตัวเดียวกัน

พิกัดกระแสไฟฟ้ารั่วไหลสูงสุดที่ปลอดภัยต่อร่างกายมนุษย์ตามมาตรฐานกำหนดคือเท่าไร?

มาตรฐานทางไฟฟ้ากำหนดให้เครื่องตัดไฟรั่วสำหรับป้องกันอันตรายแก่บุคคล (Direct Contact) ต้องมีพิกัดกระแสไฟฟ้ารั่วทริปไม่เกิน 30 mA ซึ่งเป็นระดับกระแสไฟที่ร่างกายมนุษย์ยังสามารถทนทานได้โดยไม่เกิดภาวะหัวใจล้มเหลวเฉียบพลัน

การติดตั้งตู้ควบคุมระบบไฟฟ้า จำเป็นต้องแยกเบรกเกอร์ตัดไฟรั่วประจำโซนชื้นหรือไม่?

จำเป็นอย่างยิ่ง มาตรฐานการเดินสายไฟระบุให้โซนเสี่ยงชื้น เช่น ห้องน้ำ ห้องครัว เต้ารับภายนอกอาคาร และเครื่องทำน้ำอุ่น ต้องติดตั้งเบรกเกอร์ตัดไฟรั่วแยกวงจรเฉพาะ เพื่อความปลอดภัยขั้นสูงสุดและป้องกันปัญหาไฟดับทั้งอาคารเมื่อเกิดไฟรั่วเฉพาะจุด
