ความปลอดภัยในการใช้งานระบบไฟฟ้าความจุสูง สิ่งที่มองข้ามไม่ได้คือการคัดเลือกวัสดุป้องกันกระแสไฟฟ้ารั่วไหล การทำความเข้าใจว่า ฉนวนไฟฟ้าคืออะไร จะช่วยให้วิศวกรและผู้รับเหมาสามารถวางผังวงจร ห่อหุ้มสายส่ง และเลือกใช้บริภัณฑ์ควบคุมไฟได้อย่างถูกต้อง ปลดล็อกความปลอดภัยสูงสุดและยืดอายุการใช้งานฮาร์ดแวร์ในระยะยาว บทความนี้จะพาทุกท่านไปเจาะลึกทุกแง่มุม
ทำความเข้าใจนิยามทางวิศวกรรมว่า ฉนวนไฟฟ้าคืออะไร
หากอธิบายตามหลักวัสดุศาสตร์ ฉนวนไฟฟ้าคือวัสดุที่มีค่าความต้านทานไฟฟ้า (Electrical Resistance) สูงมาก จนกระแสไฟฟ้าไม่สามารถไหลผ่านได้โดยง่าย โครงสร้างอะตอมของฉนวนจะมีอิเล็กตรอนอิสระน้อยมาก ทำให้ทำหน้าที่เป็นปราการคั่นระหว่างตัวนำไฟฟ้ากับสิ่งแวดล้อมภายนอก เพื่อป้องกันการอาร์กและการสปาร์กลงดิน
3 ความสำคัญหลักของฉนวนไฟฟ้าในการติดตั้งระบบไฟ
การประยุกต์ใช้งานวัสดุประเภทนี้ในงานระบบไฟฟ้า มีวัตถุประสงค์หลักเชิงวิศวกรรม 3 ข้อ ได้แก่
1. การป้องกันอันตรายจากไฟรั่วและการสัมผัสโดยตรง

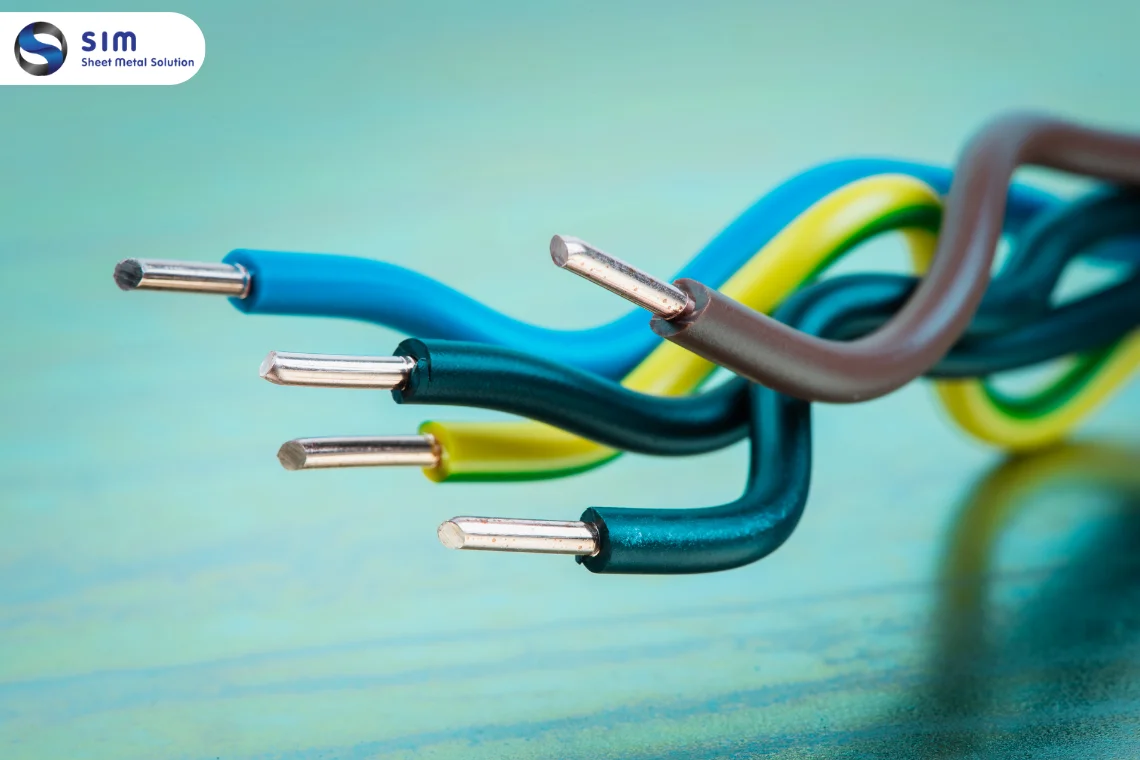

คำตอบสำคัญที่ระบุว่า ฉนวนไฟฟ้าคืออะไร มีประโยชน์อย่างไร คือการทำหน้าที่เป็นเปลือกห่อหุ้มตัวนำทองแดง เช่น ฉนวนสายไฟหรือด้ามจับเครื่องมือช่าง เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานสัมผัสกับกระแสไฟโดยตรง ซึ่งช่วยลดอัตราการเกิดอุบัติเหตุไฟดูดและอันตรายถึงชีวิต
2. การป้องกันความเสียหายของอุปกรณ์จากไฟลัดวงจร
การจัดวางสายไฟในท่อร้อยสายหรือ ตู้ไฟ จำเป็นต้องพึ่งพาฉนวนคั่นกลาง เพื่อไม่ให้สายเฟส (Line) และสายนิวทรัล (Neutral) แตะสัมผัสกัน หากปราศจากฉนวนกั้น ความร้อนสูงจากการแตะกันจะก่อให้เกิดประกายไฟและปัญหา ไฟฟ้าลัดวงจร ที่ทำลายบริภัณฑ์ไฟฟ้ายกระบบ
3. การควบคุมทิศทางกระแสไฟและการลดสูญเสียพลังงาน
อีกหนึ่งหน้าที่ของฉนวนไฟฟ้าคือการบังคับให้กระแสไฟฟ้าไหลไปตามเส้นทางตัวนำที่กำหนดไว้เท่านั้น ไม่ให้รั่วไหลออกนอกวงจร ซึ่งนอกจากจะช่วยให้เครื่องจักรปลายทางได้รับกำลังไฟฟ้าเต็มประสิทธิภาพแล้ว ยังช่วยลดอาการไฟตกและประหยัดค่าพลังงานได้อย่างมีนัยสำคัญ
เจาะลึก 4 ประเภทของฉนวนไฟฟ้าในงานวิศวกรรม
การจำแนกสถานะของฉนวนในงานวิศวกรรมไฟฟ้า แบ่งออกเป็น 4 รูปแบบหลัก ดังนี้
1. ฉนวนประเภทของแข็ง พลาสติก PVC XLPE ยาง และเซรามิก
ฉนวนของแข็งเป็นประเภทที่พบได้บ่อยที่สุด พลาสติก PVC นิยมใช้หุ้มสายไฟแรงดันต่ำทั่วไปเนื่องจากดัดโค้งง่าย ขณะที่ XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงถึง 90 องศาเซลเซียส จึงเหมาะสำหรับ สายไฟแรงดันสูง ส่วนยางสังเคราะห์นิยมใช้ทำถุงมือกันไฟ และเซรามิกพอร์ซเลนถูกนำมาทำลูกถ้วยไฟฟ้ารองรับสายส่งบนเสาไฟ
2. ฉนวนประเภทของเหลว น้ำมันหม้อแปลง และสารหล่อเย็น
ในอุปกรณ์ไฟฟ้าขนาดใหญ่ที่เกิดความร้อนสูง ฉนวนของเหลวอย่างน้ำมันหม้อแปลง (Transformer Oil) หรือสารสังเคราะห์เอสเทอร์ จะทำหน้าที่สองประการพร้อมกัน คือเป็นฉนวนป้องกันการอาร์กระหว่างขดลวด และเป็นตัวนำพาความร้อนออกจากแกนเหล็กไปถ่ายเทยังหม้อระบายอากาศด้านนอก
3. ฉนวนประเภทก๊าซ SF6 ไนโตรเจน และสารทดแทนรักษ์โลก
ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ (SF6) มีคุณสมบัติในการดับประกายไฟ (Arc Extinction) ได้ยอดเยี่ยม จึงนิยมใช้บรรจุในสวิตช์เกียร์แรงดันสูงและเบรกเกอร์อุตสาหกรรม อย่างไรก็ดี ปัจจุบันมีการนำก๊าซไนโตรเจนและก๊าซผสมชนิดใหม่มาใช้ทดแทน เพื่อลดการเกิดก๊าซเรือนกระจกและเป็นมิตรต่อสิ่งแวดล้อม
4. ฉนวนประเภทคอมโพสิต ไฟเบอร์กลาส และโพลิเมอร์
ฉนวนคอมโพสิตเกิดจากการนำวัสดุต่างชนิดมาผสานกัน เช่น แท่นแกนไฟเบอร์กลาสเสริมแรงหุ้มด้วยยางซิลิโคน ได้เป็นลูกถ้วยคอมโพสิตที่มีน้ำหนักเบา ทนต่อแรงเค้นทางกลสูง ไม่แตกหักง่าย และทนทานต่อคราบมลพิษหรือไอเค็มบริเวณชายฝั่งทะเลได้อย่างดีเยี่ยม
คุณสมบัติฉนวนไฟฟ้าที่ต้องพิจารณาก่อนการเลือกใช้
- ค่าความต้านทานไฟฟ้าและความคงทนไดอิเล็กตริก (Dielectric Strength): ต้องสามารถทนทานต่อระดับแรงดันไฟฟ้าใช้งานจริงได้โดยไม่เกิดการทะลุผ่าน (Breakdown Voltage)
- ความทนทานต่ออุณหภูมิและความชื้น: ต้องเลือกเกรดฉนวนที่ทนความร้อนสะสมของสายไฟได้ และมีอัตราการดูดซับความชื้นต่ำ เพื่อป้องกันการเสื่อมสภาพ
- ความแข็งแรงเชิงกลและความยืดหยุ่น: ต้องรับแรงดึง แรงบีบ หรือการดัดโค้งระหว่างการเดินสายไฟได้โดยไม่เกิดรอยแตกร้าว
- คุณสมบัติการไม่ลามไฟ (Flame Retardant): เนื้อวัสดุฉนวนต้องติดไฟยากและดับตัวได้เองเมื่อนำออกจากแหล่งไฟ เพื่อจำกัดพื้นที่อัคคีภัย
จัดเก็บระบบสายไฟฉนวนปลอดภัยด้วยตู้ไฟมาตรฐานจาก SIM
การเดินสายไฟที่มีฉนวนหุ้มอย่างสมบูรณ์ ควรควบคู่ไปกับการจัดเก็บเข้าตู้ควบคุมที่แข็งแรง SIM หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ไฟตู้สวิทช์บอร์ด และรางเดินสายไฟมาตรฐาน ISO 9001 และ ISO 14001 ภายในตู้ควบคุมของ SIM มีการติดตั้งลูกถ้วยฉนวนและแผ่นรองฉนวนคุณภาพสูงเพื่อยึดบัสบาร์ทองแดง ป้องกันไฟรั่วลงโครงตู้เหล็กได้อย่างเด็ดขาด
สรุป ยกระดับความปลอดภัยให้ระบบไฟด้วยวัสดุฉนวนจาก SIM
การเลือกใช้วัสดุที่ตรงสเปกและทำความเข้าใจว่า ฉนวนไฟฟ้าคือหัวใจของความปลอดภัย จะช่วยป้องกันอุบัติภัยในงานไฟได้อย่างยั่งยืน หากท่านต้องการตู้ควบคุมไฟฟ้าหรืออุปกรณ์กระจายไฟที่ได้มาตรฐานสากล SIM พร้อมนำประสบการณ์กว่า 50 ปี ในงานพับโลหะและประกอบตู้ไฟ มาช่วยสร้างระบบไฟฟ้าที่ปลอดภัยให้แก่โครงการของท่าน
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย
ข้อแตกต่างระหว่างฉนวน PVC และ XLPE คืออะไร?
ฉนวน PVC ดัดโค้งง่าย ราคาประหยัด ทนความร้อนได้ประมาณ 70 องศาเซลเซียส เหมาะกับไฟแรงดันต่ำ ส่วน XLPE ทนความร้อนได้สูงถึง 90 องศาเซลเซียส รับแรงดันไฟได้สูงกว่า และทนทานต่อการกัดกร่อนดีกว่า
ฉนวนไฟฟ้าคือวัสดุชนิดใดในสายไฟแรงดันสูง?
ใน สายไฟแรงดันสูง วัสดุฉนวนที่นิยมใช้คือ พลาสติก XLPE (Cross-linked Polyethylene) ร่วมกับชั้นชีลด์กึ่งตัวนำ และเปลือกนอกประเภท PE หรือ PVC เพื่อรองรับแรงดันไฟระดับหลาย kilovolt
การตรวจสอบการเสื่อมสภาพของฉนวนทำอย่างไร?
ทำได้โดยการใช้เครื่องวัดความต้านทานฉนวน (Megohmmeter หรือ Megger) จ่ายแรงดันทดสอบเพื่อวัดค่าความต้านทานฉนวน ร่วมกับการตรวจเช็กด้วยกล้องถ่ายภาพความร้อน (Thermo Scan) เพื่อหาจุดที่มีอุณหภูมิสูงผิดปกติ
