ในโครงสร้างสถาปัตยกรรมและอาคารพาณิชย์ขนาดใหญ่ พลังงานไฟฟ้าถือเป็นเส้นเลือดใหญ่ที่ขับเคลื่อนทุกระบบให้ทำงานได้อย่างราบรื่น การบริหารจัดการพลังงานจากห้องควบคุมหลักไปยังพื้นที่ใช้งานส่วนต่าง ๆ จำเป็นต้องมีสถานีกระจายไฟย่อยที่มีความมั่นคง เสถียร และปลอดภัยสูง ซึ่งบริภัณฑ์ไฟฟ้าที่ทำหน้าที่เป็นศูนย์กลางในภารกิจนี้ก็คือแผงควบคุมระบบไฟฟ้ากระจายโซน

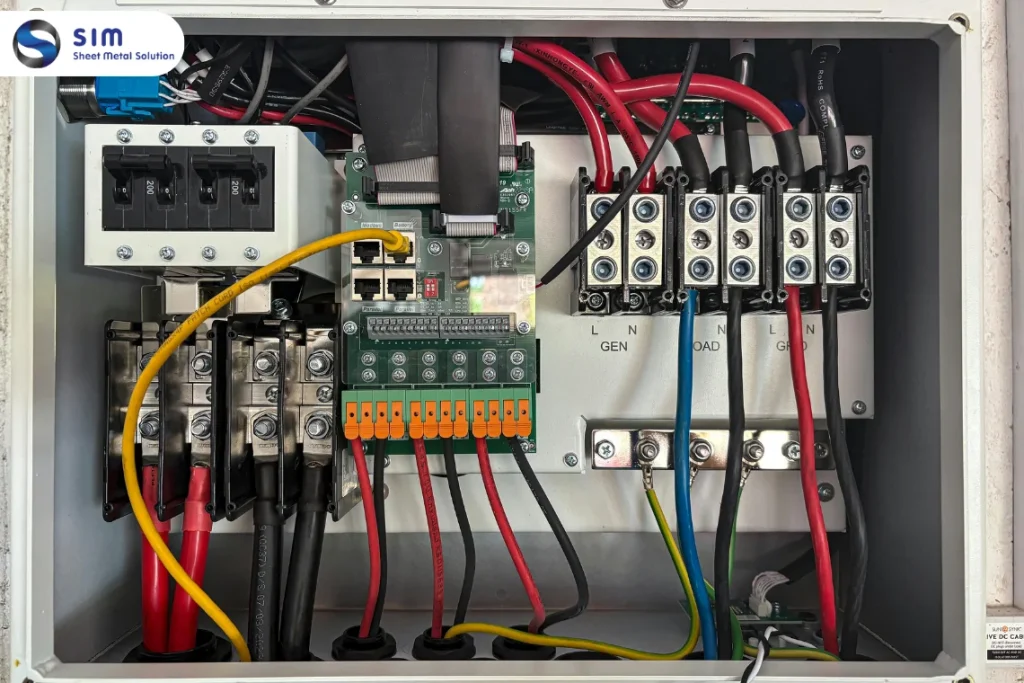

ทำความเข้าใจ Panel Board คืออะไร
หากจะอธิบายตามหลักวิศวกรรมไฟฟ้า Panel Board คือแผงหรือตู้โลหะควบคุมไฟฟ้าขนาดกลางถึงใหญ่ที่ทำหน้าที่รับกระแสไฟฟ้ามาจากตู้เมนหลัก (MDB) แล้วทำหน้าที่แยกแยะ กระจาย และควบคุมกำลังไฟฟ้าส่งต่อไปยังวงจรย่อยภายในอาคาร โดย Panel Board คืออุปกรณ์ที่ได้รับการออกแบบและทดสอบตามมาตรฐานสากล IEC 61439 เพื่อการันตีความปลอดภัยในการทำงานภายใต้แรงดันสูงและการใช้งานในระบบไฟฟ้า 3 เฟส (3-Phase) ของอุตสาหกรรม
นอกจากนี้ Panel Board คือตัวช่วยสำคัญที่ทำให้ผู้บริหารจัดการอาคารหรือช่างไฟสามารถควบคุม ปรับแต่ง และตัดต่อการจ่ายกำลังไฟฟ้าไปยังอุปกรณ์ต่าง ๆ เช่น ระบบแสงสว่าง ปลั๊กไฟ หรือเครื่องปรับอากาศประจำชั้นได้อย่างเป็นระบบ ดังนั้น การทำความเข้าใจว่า Panel Board คืออะไร จึงช่วยให้เรามองเห็นภาพรวมของการวางระบบเซฟตี้ที่มีประสิทธิภาพภายในสิ่งปลูกสร้างยุคใหม่ได้อย่างชัดเจน

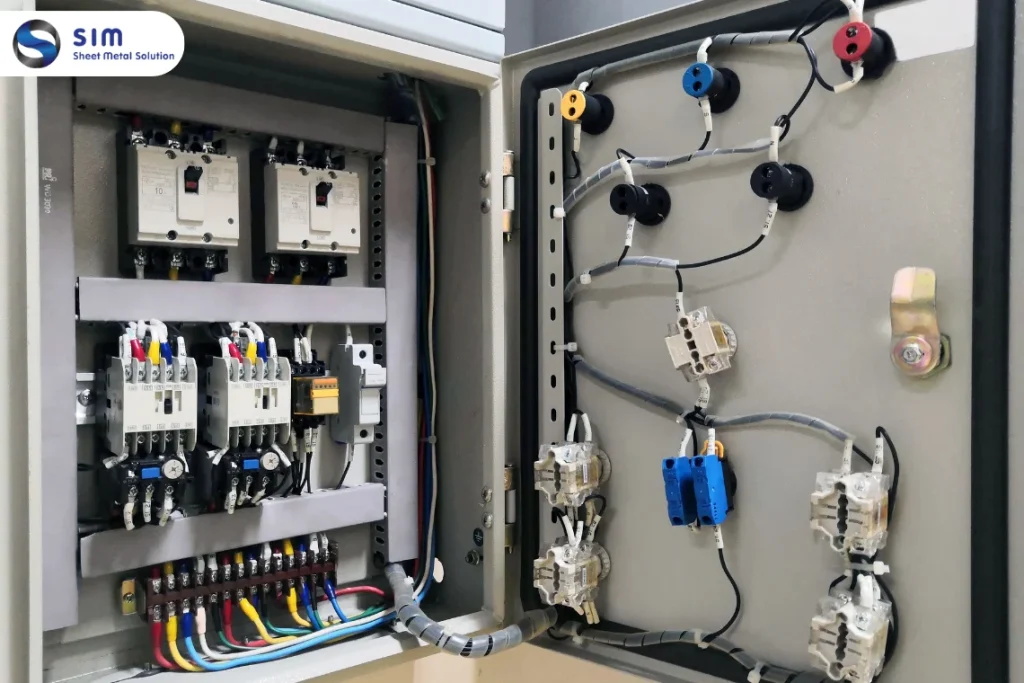

5 ส่วนประกอบหลักภายในตู้ Panel Board ที่ควรรู้
ประสิทธิภาพและความปลอดภัยที่ยอดเยี่ยมของ Panel Board คือผลลัพธ์จากการทำงานร่วมกันของอุปกรณ์แมคคานิกส์และอุปกรณ์อิเล็กทรอนิกส์ที่บรรจุอยู่ภายในตู้สวิทช์บอร์ดย่อยชิ้นนี้ โดยมี 5 ส่วนประกอบสำคัญที่ช่างไฟและวิศวกรต้องพิจารณาอย่างใกล้ชิด ดังต่อไปนี้
1. เมนเบรกเกอร์ สวิตช์หลักควบคุมกระแสไฟทั้งหมด
สวิตช์ตัดตอนอัตโนมัติหรือเมนเบรกเกอร์ (Main Circuit Breaker) ภายใน Panel Board คือปราการด่านแรกที่ทำหน้าที่ควบคุมและรับกระแสไฟฟ้าทั้งหมดที่ไหลเข้ามาในตู้ย่อยนี้ อุปกรณ์ชิ้นนี้จะมีพิกัดกระแสไฟฟ้าค่อนข้างสูง (มักเริ่มตั้งแต่ 100 แอมแปร์ขึ้นไป) เพื่อทำหน้าที่ตัดการจ่ายไฟทั้งหมดของตู้ทันทีเมื่อเกิดเหตุฉุกเฉินหรือระบบเกิดความผิดพลาดขั้นรุนแรง
2. เบรกเกอร์ย่อย MCB แยกตัดวงจรไฟฟ้าตามจุดใช้งาน
ถัดจากเมนหลักเข้ามา ส่วนประกอบที่เรียงรายอยู่ภายใน Panel Board คือเซอร์กิตเบรกเกอร์ขนาดเล็กหรือ MCB (Miniature Circuit Breaker) ย่อย ซึ่งทำหน้าที่แยกควบคุมและปกป้องวงจรไฟฟ้าเฉพาะจุด เช่น วงจรปลั๊กไฟห้องประชุม หรือวงจรแสงสว่างชั้น 2 โดยหากเกิดสภาวะโหลดเกินหรือไฟฟ้าช็อตเฉพาะจุด เบรกเกอร์ย่อยนี้จะทริปเพื่อตัดไฟเฉพาะจุดนั้นโดยไม่ทำให้ไฟดับทั้งอาคาร
3. บัสบาร์ แถบทองแดงบริสุทธิ์นำไฟฟ้าประสิทธิภาพสูง
ตัวนำไฟฟ้ากระแสสูงภายใน Panel Board คือบัสบาร์ (Busbar) ซึ่งเป็นแท่งโลหะที่ทำจากทองแดงที่มีความบริสุทธิ์สูงมาก มีคุณสมบัตินำกระแสไฟฟ้าได้ดีเยี่ยมและมีความต้านทานต่ำ บัสบาร์จะทำหน้าที่เป็นสะพานไฟหลักในการรับพลังงานจากเมนเบรกเกอร์แล้วแจกจ่ายไปยังเบรกเกอร์ย่อย MCB ทุกตัวอย่างสม่ำเสมอและมั่นคง
4. แถบนิวทรัลและกราวด์บาร์ ระบบตัดไฟรั่วเพื่อความปลอดภัย
ระบบโครงสร้างความปลอดภัยภายใน Panel Board คือการจัดวางแถบบาร์โลหะแยกเฉพาะสำหรับสายตัวนำนิวทรัล (Neutral Bar) เพื่อปิดวงจรไฟฟ้า และแถบกราวด์บาร์ (Earth Bar) สำหรับต่อสายดินระบบ ซึ่งบาร์ทั้งสองชิ้นนี้มีบทบาทสำคัญในการระบายกระแสไฟฟ้ารั่วไหลลงสู่ดินอย่างปลอดภัย ป้องกันปัญหาไฟดูดผู้ปฏิบัติงานและลดความเสี่ยงการเกิดเพลิงไหม้จาก ไฟฟ้าลัดวงจร
5. ป้ายสัญลักษณ์แสดงวงจรไฟเพื่อความสะดวกในการซ่อมบำรุง
องค์ประกอบสุดท้ายที่ช่วยเพิ่มประสิทธิภาพการบริหารจัดการภายใน Panel Board คือป้ายสัญญาณ (Directory Labeling) และเครื่องหมายระบุพิกัดวงจรอย่างชัดเจน การติดป้ายสัญลักษณ์กำกับว่าเบรกเกอร์ย่อยแต่ละตัวควบคุมพื้นที่ใด จะช่วยให้วิศวกรและช่างไฟฟ้าสามารถเข้าตรวจสอบ บำรุงรักษา หรือตัดไฟเพื่อซ่อมแซมได้อย่างรวดเร็วและปลอดภัยสูงสุด

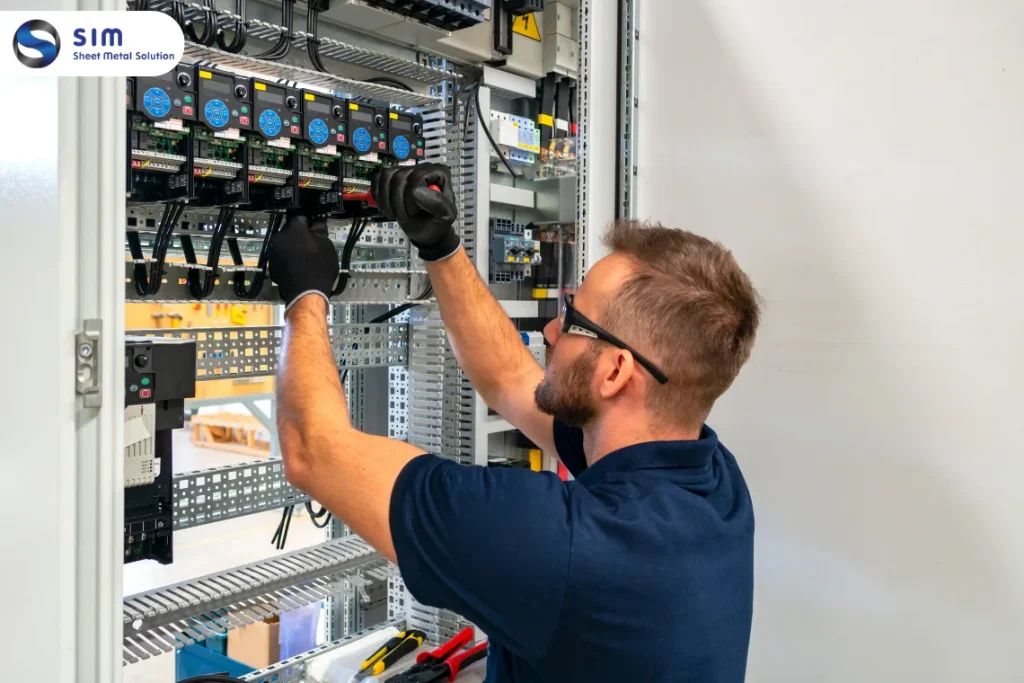

วิธีการเลือกตู้ Panel Board ให้เหมาะสมและคุ้มค่าที่สุด
การตัดสินใจเลือกสเปกและมิติของ Panel Board คือขั้นตอนเชิงเทคนิคที่ต้องอาศัยการคำนวณอย่างแม่นยำ เพื่อให้ตัวตู้สามารถรองรับภาระงานหนักและทำงานได้อย่างยาวนาน โดยปัจจัยสำคัญในการคัดเลือกมีดังนี้
พิกัดกระแสไฟฟ้ารวมและการเผื่อโหลดในอนาคต
เกณฑ์แรกในการพิจารณาเลือก Panel Board คือการคำนวณความต้องการใช้ไฟฟ้าสูงสุดของพื้นที่นั้น ๆ (Total Connected Load) เพื่อกำหนดพิกัดกระแสไฟฟ้า (Ampere Rating) ของตัวตู้และเมนเบรกเกอร์ให้สัมพันธ์กัน โดยมาตรฐานวิศวกรรมที่ดีควรเลือกสเปกตู้ที่เผื่อโครงสร้างแอมแปร์ไว้ประมาณ 20 – 30% เพื่อรองรับการขยายระบบหรือเพิ่มอุปกรณ์ไฟฟ้าในอนาคต
จำนวนช่องสำหรับติดตั้งเซอร์กิตเบรกเกอร์ย่อย
อีกหนึ่งจุดสำคัญของ Panel Board คือจำนวนช่องติดตั้ง (Circuit Slots) ซึ่งสเปกมาตรฐานทั่วไปมักมีให้เลือกตั้งแต่ 24, 36, ไปจนถึง 48 ช่อง ตัวเลขเหล่านี้จะบ่งบอกถึงจำนวนของเซอร์กิตเบรกเกอร์ย่อยสูงสุดที่ตู้ใบนี้จะสามารถรองรับได้ การเลือกตู้ควรเลือกให้มีจำนวนช่องเพียงพอต่อวงจรย่อยในปัจจุบันและเหลือช่องว่าง (Spare Slots) เอาไว้เสมอ
ระดับการป้องกันฝุ่นและความชื้นหรือค่า IP Rating
สภาพแวดล้อมในจุดติดตั้งเป็นตัวกำหนดค่าการปกป้องของ Panel Board คือดัชนี IP Rating หากเป็นการติดตั้งภายในอาคารสำนักงานทั่วไปที่ไม่มีความชื้น สามารถเลือกใช้มาตรฐาน IP30 ได้ แต่หากต้องนำไปติดตั้งในโรงงานอุตสาหกรรมที่มีฝุ่นละอองหนาแน่น หรือพื้นที่โรงกลั่นที่มีความชื้นสูง จำเป็นต้องเลือกใช้ตู้ที่ได้มาตรฐาน IP55 ขึ้นไปเพื่อป้องกันความเสียหาย
วัสดุที่ใช้ผลิตโครงตู้ทั้งแบบเหล็กและสเตนเลส
ปัจจัยสุดท้ายในการเลือกซื้อ Panel Board คือเนื้อวัสดุที่ใช้ทำโครงตู้ หากเป็นหน้างานปกติทั่วไป โครงตู้ที่ทำจากเหล็กแผ่นขาวพับหนาพิเศษและพ่นเคลือบสีฝุ่นก็เพียงพอและช่วยประหยัดต้นทุน แต่หากเป็นพื้นที่ริมทะเล โรงงานเคมี หรืออุตสาหกรรมอาหารที่ต้องล้างทำความสะอาดบ่อยครั้ง การเลือกโครงตู้สเตนเลสเกรดสูงจะช่วยป้องกันการกัดกร่อนและสนิมได้ดีที่สุด
ผลิตตู้ Panel Board คุณภาพมาตรฐานสากลที่ SimThai
สำหรับผู้รับเหมา วิศวกรโครงการ หรือเจ้าของสถานประกอบการที่กำลังมองหาแผงจ่ายไฟย่อยที่มั่นใจได้ในความปลอดภัย SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด พร้อมตอบโจทย์ทุกความต้องการของคุณ เราคือผู้นำที่มีประสบการณ์ยาวนานกว่า 50 ปี ในการผลิตสินค้าควบคุมระบบไฟฟ้าที่ได้มาตรฐานสากล ISO 9001 และ ISO 14001
โรงงานของเราเชี่ยวชาญการผลิตตู้ไฟคุณภาพสูง ตู้คอนโทรล ตู้กันน้ำกันฝุ่น ตลอดจนงาน Made to Order สั่งผลิตพิเศษด้วยเครื่องจักรตัด เจาะ พับโลหะภัณฑ์ที่ทันสมัย มั่นใจได้ในโครงสร้างที่แข็งแกร่ง บัสบาร์ทองแดงเต็มพิกัด และการวายริ่งสายไฟที่เป็นระเบียบเรียบร้อย พร้อมบริการจัดส่งที่รวดเร็วทันใจทั่วประเทศเพื่อขับเคลื่อนโครงการของคุณให้สำเร็จลุล่วง
สรุป ควบคุมระบบไฟฟ้าอย่างปลอดภัยด้วย Panel Board ที่ได้มาตรฐาน
การเลือกใช้แผงกระจายกำลังไฟฟ้าที่มีโครงสร้างแข็งแรงและได้มาตรฐานการทดสอบทางวิศวกรรม ถือเป็นการลงทุนที่คุ้มค่าเพื่อความปลอดภัยในชีวิตและทรัพย์สินระยะยาว เพราะ Panel Board คือศูนย์กลางที่จะคอยสกัดกั้นและป้องกันความผิดปกติของกระแสไฟก่อนที่จะลุกลามจนสร้างความเสียหายให้แก่อาคาร หากคุณต้องการวางระบบบริหารจัดการพลังงานไฟฟ้าให้มั่นคง ยั่งยืน และปลอดภัย สามารถไว้วางใจให้ SimThai ดูแลรักษาระบบและสั่งผลิตตู้ควบคุมไฟฟ้าสเปกพิเศษที่ตอบโจทย์หน้างานของคุณได้อย่างมืออาชีพ
