ในการเดินระบบไฟฟ้าภายในบ้านพักอาศัย อาคารพาณิชย์ หรือโรงงานอุตสาหกรรม เรามักจะเห็นกล่องสี่เหลี่ยมหรือกล่องทรงกลมขนาดเล็กติดตั้งอยู่ตามแนวกำแพงและเพดาน อุปกรณ์ชิ้นนี้เปรียบเสมือนปราการความปลอดภัยที่ช่วยจัดระเบียบสายไฟจำนวนมหาศาล การทำความเข้าใจว่า Junction Box คืออะไร จะช่วยให้เจ้าของอาคารและวิศวกรสามารถวางระบบไฟได้อย่างมั่นคงและปลอดภัยที่สุด

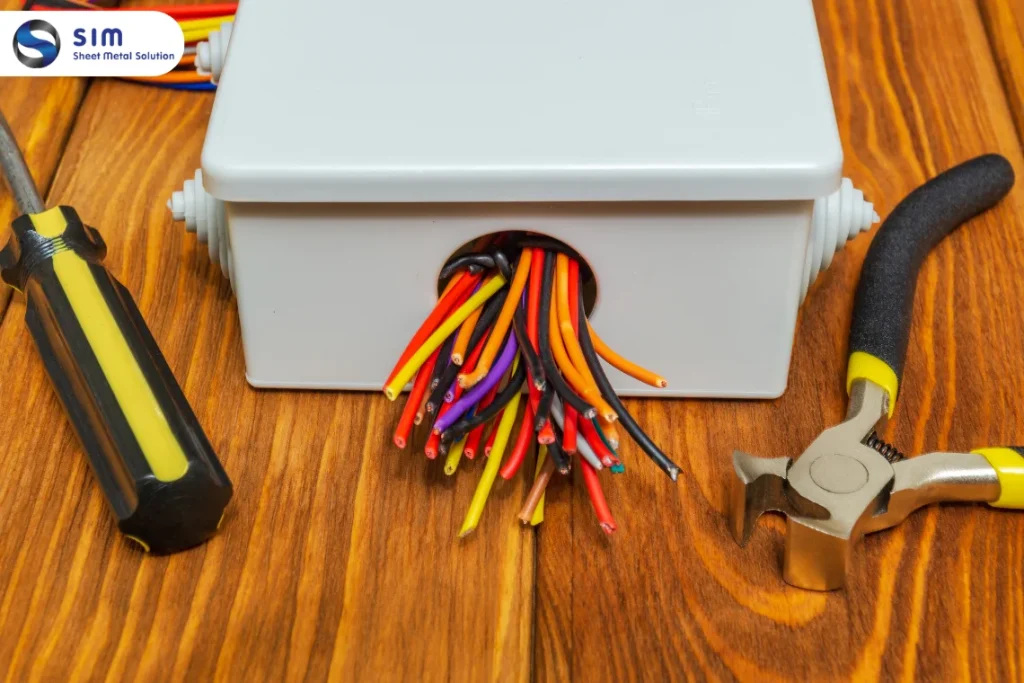

ทำความเข้าใจนิยามความหมายว่า Junction Box คืออะไร
หากอธิบายตามหลักวิศวกรรมไฟฟ้า Junction Box คือบล็อกหรือกล่องพักสายไฟที่ออกแบบมาเพื่อทำหน้าที่เป็นจุดศูนย์กลางในการรวบรวม เชื่อมต่อ และแยกสายไฟฟ้าหลาย ๆ เส้นเข้าด้วยกันอย่างเป็นหมวดหมู่ โดยนิยามเชิงเทคนิคของ Junction Box คือการสร้างพื้นที่ปิดมิดชิดเพื่อห่อหุ้มจุดต่อสาย (Splice) ไม่ให้ตัวนำทองแดงโผล่ออกมาสัมผัสกันเองหรือสัมผัสกับปัจจัยภายนอก ช่วยป้องกันอันตรายจากกระแสไฟฟ้ารั่วได้อย่างมีประสิทธิภาพ
ความสำคัญของกล่องพักสายไฟต่อเสถียรภาพและความปลอดภัย
ในงานวางระบบไฟอาคาร ประโยชน์หลักของ Junction Box คือการยกระดับความปลอดภัยทางกายภาพ การปล่อยให้จุดต่อสายไฟเปลือยอยู่ตามฝ้าเพดานจะเพิ่มความเสี่ยงต่อการเกิด ไฟฟ้าลัดวงจร คราบความชื้น และการถูกสัตว์เลื้อยคลานกัดแทะ การมีกล่องต่อสายไฟจะช่วยกักเก็บประกายไฟให้อยู่ภายในกล่องเมื่อเกิดเหตุฉุกเฉิน นอกจากนี้ ความสำคัญของ Junction Box คือการช่วยให้ทีมช่างไฟสามารถเข้าตรวจเช็กพิกัดจุดชำรุดเพื่อการซ่อมบำรุงในอนาคตได้อย่างสะดวกโดยไม่ต้องรื้อรอยท่อทั้งระบบ

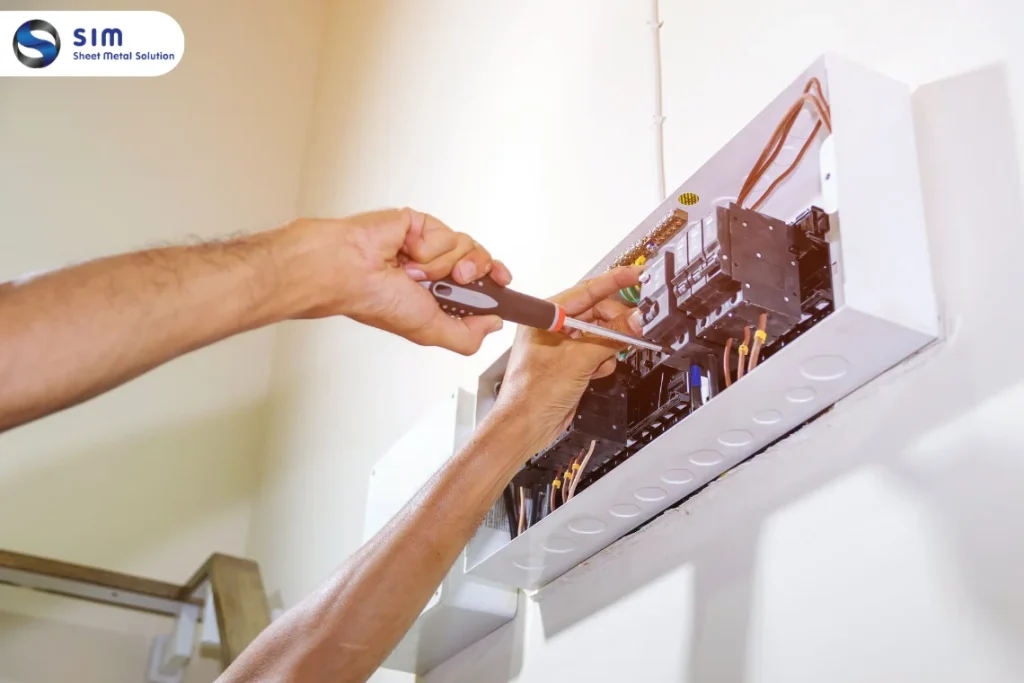

วิธีการเลือกใช้กล่องพักสายไฟให้เหมาะสมกับหน้างาน
การคัดเลือกสเปกและมิติขนาดของ Junction Box คือขั้นตอนสำคัญที่ส่งผลต่อประสิทธิภาพความปลอดภัยระยะยาว วิศวกรและช่างไฟฟ้าควรพิจารณาจาก 3 ปัจจัยหลักดังนี้
1. พิจารณาจากลักษณะทำเลพื้นที่ติดตั้งภายในหรือภายนอกอาคาร
ปัจจัยแรกในการเลือกใช้งาน Junction Box คือตำแหน่งสถานที่ติดตั้ง หากเป็นการเดินสายไฟภายในฝ้าเพดานหรือผนังภายในอาคารทั่วไป การเลือกใช้กล่องขนาดมาตรฐานก็เพียงพอ แต่หากต้องนำไปติดตั้งภายนอกอาคารที่ต้องเผชิญแสงแดดและฝนตกชื้น จำเป็นต้องเลือกกล่องที่มีซีลยางกันน้ำแน่นหนาและมีขนาดปริมาตรภายในกว้างขวางพอที่จะไม่ดึงรั้งสายไฟจนตึงแน่นเกินไป
2. พิจารณาจากชนิดของวัสดุทั้งแบบพลาสติกและแบบโลหะ
เนื้อวัสดุที่ใช้ผลิต Junction Box คือตัวกำหนดความทนทานต่อสภาพแวดล้อม กล่องพักสายพลาสติก (เช่น PVC หรือ ABS เกรด A) มีข้อดีคือมีน้ำหนักเบา ไม่เป็นสนิม และเป็นฉนวนไฟฟ้า เหมาะกับงานภายใน ส่วนกล่องพักสายโลหะ (เช่น หล่ออะลูมิเนียมหรือเหล็กแผ่นพับ) จะให้ความแข็งแรงทนทานต่อแรงกระแทกเชิงกลสูง เหมาะสำหรับงานอุตสาหกรรมหนัก
3. พิจารณาจากคุณสมบัติพิเศษและระดับมาตรฐาน IP Rating
ดัชนีชี้วัดความสามารถของ Junction Box คือค่ามาตรฐาน IP Rating (Ingress Protection) ซึ่งเป็นตัวเลขระบุระดับการป้องกันฝุ่นและน้ำ หากเป็นการใช้งานในพื้นที่กลางแจ้งหรือโรงกลั่นที่มีความชื้นสูง การคัดเลือก Junction Box คือต้องเลือกสเปกที่มีค่า IP65 หรือ IP66 ขึ้นไป เพื่อป้องกันไม่ให้น้ำและฝุ่นละอองเล็ดลอดเข้าไปทำความเสียหายแก่จุดต่อสายไฟภายใน

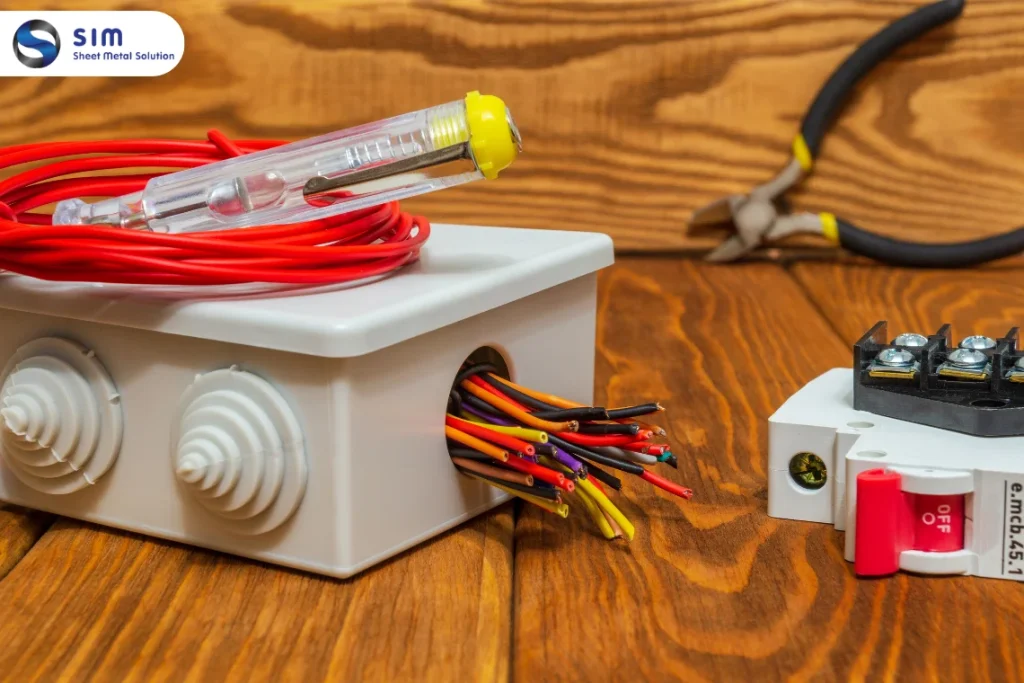

ไขข้อข้องใจทางวิศวกรรมระหว่าง Junction Box และ Pull Box
หลายคนมักเกิดความสับสนระหว่างกล่องต่อสายทั้งสองชนิด ทั้งที่ในความเป็นจริงจุดประสงค์หลักของ Junction Box คือการใช้เป็นจุดศูนย์กลางในการรวบรวม ตัดต่อ และแยกสายไฟออกเป็นหลายวงจร ส่วน Pull Box (กล่องดึงสาย) จะถูกนำมาใช้เป็นจุดพักสายในกรณีที่ต้องเดินท่อร้อยสายไฟเป็นระยะทางยาว หรือมีจุดดัดโค้งหลายเลี้ยว เพื่อช่วยลดแรงดึงและอำนวยความสะดวกให้ช่างสามารถร้อยสายไฟผ่านท่อได้ง่ายขึ้น โดยภายใน Pull Box อาจไม่มีการต่อสายไฟเลยแม้แต่จุดเดียว
ข้อกำหนดมาตรฐานที่จำเป็นต้องใช้บล็อกพักสายไฟทุกครั้ง
ตามข้อกำหนดมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.) การติดตั้งระบบไฟถาวรภายในอาคารทุกชนิด บังคับให้ต้องใช้กล่องต่อสายไฟทุกครั้งที่มีการต่อเชื่อมสายไฟสองเส้นเข้าด้วยกัน เหตุผลที่มาตรฐานบังคับใช้ Junction Box คือการขจัดความเสี่ยงจากการต่อสายไฟลอย ๆ นอกกล่อง ซึ่งมักเป็นชนวนเหตุของการเกิดประกายไฟ คราบความร้อนสะสม และการเกิดเพลิงไหม้ การใช้กล่องพักสายจึงเป็นแนวทางปฏิบัติสากลที่ทุกโครงการต้องยึดถือ
เคล็ดลับและข้อควรระวังในการทาสีทับกล่องต่อสายไฟเพื่อความสวยงาม
การปรับแต่งบ็อกซ์ต่อสายไฟให้ดูกลมกลืนกับสีผนังอาคารสามารถทำได้ แต่ต้องปฏิบัติตามหลักเกณฑ์ความปลอดภัยดังนี้
- ทำความสะอาดพื้นผิวก่อนทา: เช็ดฝุ่น คราบน้ำมัน และสิ่งสกปรกบนตัวกล่องให้แห้งสนิทเพื่อให้สีทาติดแน่น
- ทาสีรองพื้นเกาะพลาสติกหรือโลหะ: ควรลงน้ำยารองพื้น (Primer) ที่เหมาะสมกับวัสดุก่อนทาสีจริงทุกครั้งเพื่อป้องกันสีหลุดล่อน
- ระวังอย่าทาสีหนาบริเวณขอบซีลและเกลียวน็อต: ห้ามทาสีหนาจนอุดปิดร่องบานพับหรือเกลียวยึดฝาตู้ เพราะจะทำให้เปิดฝาบำรุงรักษาได้ยาก
- เลือกชนิดสีที่ไม่ทำปฏิกิริยากับวัสดุกระป๋อง: หลีกเลี่ยงสีทินเนอร์กัดกร่อนสูงที่อาจทำให้พลาสติกกล่องกรอบหรือซีลยางเปื่อยเสียหาย
ผลิตตู้ไฟและจัดจำหน่ายกล่องพักสายไฟมาตรฐานสากลที่ SimThai
หากคุณเป็นวิศวกรหรือผู้รับเหมาที่กำลังมองหากล่องพักสายไฟและอุปกรณ์ควบคุมไฟฟ้าระดับมืออาชีพ SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด พร้อมตอบโจทย์ทุกความต้องการ เราคือโรงงานผู้ผลิตที่มีประสบการณ์ยาวนานกว่า 50 ปี ในงานตัด เจาะ พับโลหะภัณฑ์ และการจัดจำหน่ายตู้ไฟ ตู้กันน้ำ ตู้คอนโทรล ตลอดจนตู้สวิทช์บอร์ดทุกชนิด ชิ้นงานของเราผลิตขึ้นภายใต้การรับรองมาตรฐานสากล ISO 9001 และ ISO 14001 มั่นใจได้ในความแข็งแรงและกระบวนการผลิตรักษ์โลก พร้อมบริการส่งไวทั่วประเทศ
สรุปจัดระเบียบการเดินสายไฟอย่างปลอดภัยและยั่งยืนด้วย Junction Box
การจัดระเบียบสายไฟด้วยการติดตั้งกล่องต่อสายไฟที่ได้มาตรฐาน คือหัวใจของการสร้างความมั่นคงให้แก่ระบบไฟฟ้าในสิ่งปลูกสร้างระยะยาว เพราะนิยามของ Junction Box คือการเซฟตี้ระบบไฟเพื่อป้องกันอุบัติภัยอย่างยั่งยืน หากท่านใดต้องการคำปรึกษาเชิงวิศวกรรมหรือสั่งซื้ออุปกรณ์จัดเก็บสายไฟคุณภาพสูง SimThai มุ่งมั่นส่งมอบผลิตภัณฑ์คุณภาพสากล พร้อมดูแลระบบไฟฟ้าในโครงการของคุณด้วยความเป็นมืออาชีพ
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย (FAQs)
กล่องพักสายไฟ Junction Box แตกต่างจากกล่องดึงสาย Pull Box อย่างไร?
ความแตกต่างคือ Junction Box คือกล่องที่เน้นใช้เป็นจุดรวมและต่อเชื่อมสายไฟเข้าด้วยกัน ส่วน Pull Box จะเป็นกล่องที่ใช้สำหรับพักสายไฟระหว่างการร้อยท่อระยะยาวเพื่อลดแรงดึงสาย โดยอาจไม่มีการต่อสายไฟภายในตู้เลย
หากเชื่อมต่อสายไฟในตู้ควบคุมระบบไฟฟ้า จำเป็นต้องติดตั้ง Junction Box เพิ่มไหม?
หากการต่อสายไฟเกิดขึ้นภายในโครงสร้างตู้ควบคุมไฟฟ้าที่มีบานประตูปิดมิดชิดและมี Terminal Block ได้มาตรฐานอยู่แล้ว ไม่จำเป็นต้องใส่กล่องพักสายเพิ่ม แต่หากเป็นการต่อแยกสายไฟภายนอกตู้ก่อนเข้าสู่ท่อร้อยสาย จำเป็นต้องติดตั้งกล่องพักสายเพื่อความปลอดภัย
การติดตั้ง Junction Box ร่วมกับรางเดินสายไฟ ควรเว้นระยะห่างเท่าไร?
ตามมาตรฐานวิศวกรรม ระยะห่างในการวางบ็อกซ์พักสายร่วมกับรางเดินสายไฟจะขึ้นอยู่กับขนาดเส้นผ่านศูนย์กลางท่อและปริมาณสายไฟ แต่โดยทั่วไปควรเว้นระยะช่องว่างรอบกล่องอย่างน้อย 10 – 15 เซนติเมตร เพื่อให้ช่างสามารถใช้ไขควงเปิดฝาตู้และกวดขันขั้วต่อสายได้อย่างสะดวก
