ตู้เมนไฟฟ้าคืออะไร ทำไมระบบจ่ายไฟอาคารอุตสาหกรรมต้องมี

ในการขับเคลื่อนธุรกิจและโรงงานอุตสาหกรรมยุคใหม่ พลังงานไฟฟ้าถือเป็นสิ่งสำคัญที่ต้องบริหารจัดการอย่างมีประสิทธิภาพ ระบบจ่ายไฟที่เสถียรและปลอดภัยจึงต้องมีตู้เมนไฟฟ้าเป็นแกนหลักในการควบคุม ซึ่งตู้เมนไฟฟ้าจะทำหน้าที่รับพลังงานแรงดันสูงจากหม้อแปลงไฟฟ้ามาบริหารจัดการ เพื่อป้องกันอันตรายก่อนจะแจกจ่ายไฟไปยังจุดต่าง ๆ ของอาคารได้อย่างมั่นคงและยั่งยืน

ทำความเข้าใจนิยามและหน้าที่ของตู้เมนไฟฟ้า

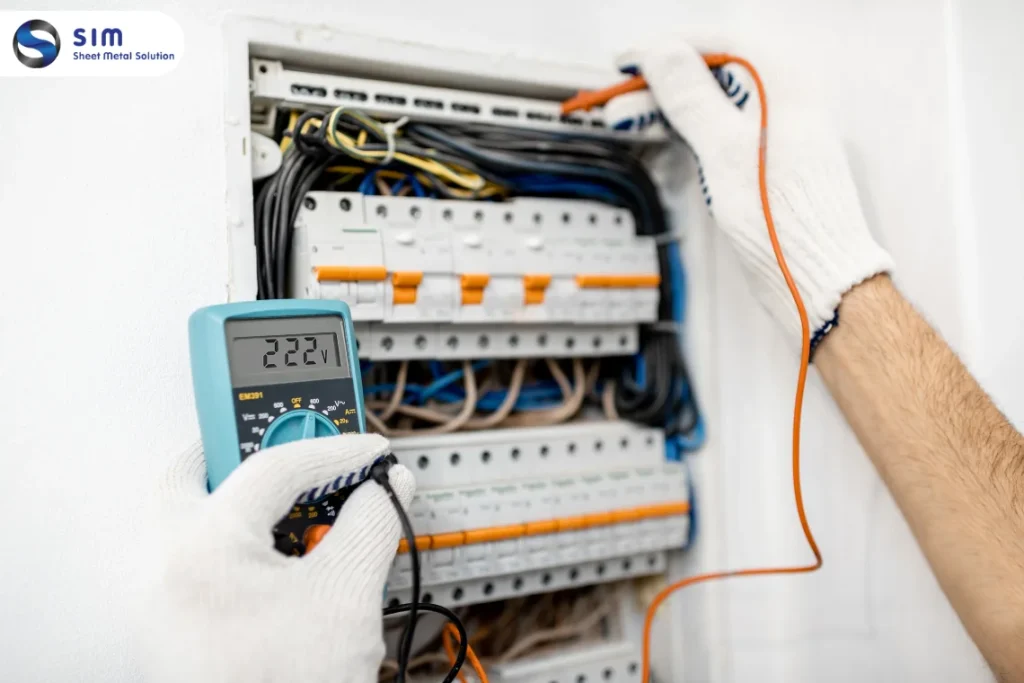

ตู้เมนไฟฟ้า หรือที่ทางวิศวกรรมนิยมเรียกว่า Main Distribution Board (MDB) คือ ตู้ควบคุมหลักของระบบไฟฟ้าภายในอาคารและโรงงาน โดยตู้เมนไฟฟ้ามีหน้าที่รับกระแสไฟจากแหล่งจ่ายหลัก เช่น การไฟฟ้า หรือเครื่องกำเนิดไฟฟ้าสำรอง แล้วนำมาผ่านกระบวนการคัดกรอง ปรับแรงดัน และตัดวงจรเมื่อเกิดเหตุฉุกเฉิน ก่อนกระจายไฟฟ้าไปยังตู้ย่อยอย่างมีประสิทธิภาพสูงสุด

5 ส่วนประกอบหลักภายในตู้เมนหลักเพื่อความปลอดภัย

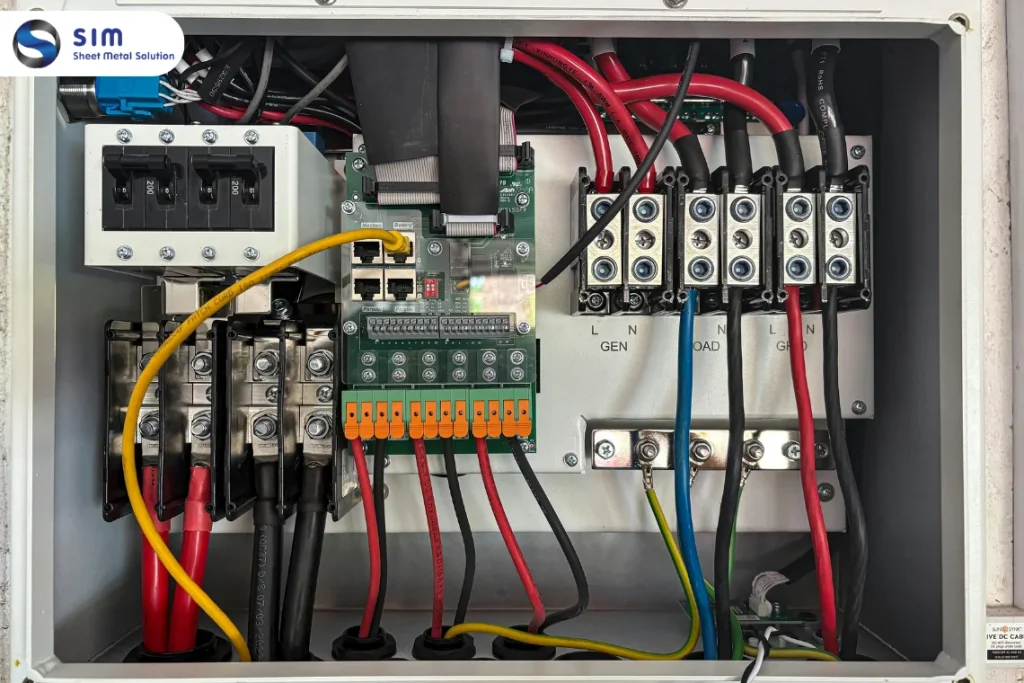

การทำงานที่เปี่ยมด้วยความเสถียรของตู้เมนไฟฟ้านั้น เกิดจากการผสมผสานชิ้นส่วนเชิงวิศวกรรมที่มีมาตรฐาน โดยภายในตู้เมนไฟฟ้าจะประกอบไปด้วย 5 ส่วนประกอบหลักที่ทำงานสอดประสานกันเพื่อความปลอดภัย ดังนี้

1. เซอร์กิตเบรกเกอร์ขาเข้าสำหรับป้องกันระบบหลัก

ชิ้นส่วนแรกที่ติดตั้งในตู้เมนไฟฟ้า คือ เมนเซอร์กิตเบรกเกอร์ขาเข้า ซึ่งทำหน้าที่เป็นด่านแรกในการรับกระแสไฟฟ้าหลักเข้ามาในระบบ โดยทั่วไปในตู้เมนไฟฟ้าขนาดใหญ่จะนิยมเลือกใช้ Air Circuit Breaker (ACB) หรือ Molded Case Circuit Breaker (MCCB) เพื่อตัดวงจรทั้งหมดทันทีหากพบกระแสไฟเกิน

2. บัสบาร์ทองแดง ตัวนำไฟฟ้าประสิทธิภาพสูงภายในตู้

ภายในตู้เมนไฟฟ้าจะใช้บัสบาร์ทองแดงบริสุทธิ์เป็นตัวนำไฟฟ้าหลักแทนการใช้สายไฟทั่วไป เนื่องจากบัสบาร์ในตู้เมนไฟฟ้าสามารถรองรับพิกัดกระแสไฟฟ้าปริมาณมหาศาลได้อย่างมั่นคง มีความต้านทานต่ำ และระบายความร้อนได้ดีเยี่ยม ช่วยให้การส่งผ่านพลังงานในตู้เมนไฟฟ้าเป็นไปอย่างต่อเนื่อง

3. เซอร์กิตเบรกเกอร์ ขาออกสำหรับกระจายไฟวงจรย่อย

หลังจากไฟฟ้าผ่านเมนหลักเข้ามาแล้ว ตู้เมนไฟฟ้าจะมีเซอร์กิตเบรกเกอร์ขาออก (Feeder Breaker) ติดตั้งเรียงกันเพื่อกระจายสายไฟไปยังระบบย่อยต่าง ๆ ซึ่งเซอร์กิตเบรกเกอร์ในตู้เมนไฟฟ้าส่วนนี้จะช่วยแยกการควบคุมระบบไฟในแต่ละแผนก ทำให้สะดวกต่อการซ่อมบำรุงโดยไม่กระทบภาพรวม

4. เครื่องวัดและอุปกรณ์ตรวจสอบมาตรวัดไฟฟ้าดิจิทัล

ระบบอัจฉริยะหน้าตู้เมนไฟฟ้าจะติดตั้งเครื่องวัดพลังงานและอุปกรณ์ตรวจสอบแบบดิจิทัล เพื่อคอยรายงานระดับแรงดันไฟฟ้า กระแสไฟฟ้า และความถี่ในระบบ ช่วยให้วิศวกรสามารถเข้ามาตรวจสอบการทำงานของตู้เมนไฟฟ้าได้อย่างแม่นยำ และช่วยวางแผนประหยัดพลังงานในองค์กรได้ดีขึ้น

5. รีเลย์ป้องกันความเสียหายเมื่อระบบเกิดไฟฟ้าลัดวงจร

องค์ประกอบสุดท้ายที่ขาดไม่ได้ในตู้เมนไฟฟ้า คือ รีเลย์ป้องกัน (Protection Relay) อุปกรณ์ชนิดนี้ในตู้เมนไฟฟ้าจะทำหน้าที่ตรวจจับความผิดปกติทางไฟฟ้าที่มีความละเอียดอ่อนสูง เช่น ไฟฟ้ารั่วลงดิน หรือแรงดันตก-แรงดันเกิน และจะสั่งการให้เบรกเกอร์ตัดกระแสไฟเพื่อเซฟอุปกรณ์ส่วนอื่น

หลักการออกแบบและคำนวณโหลดของตู้เมนหลักให้ปลอดภัย

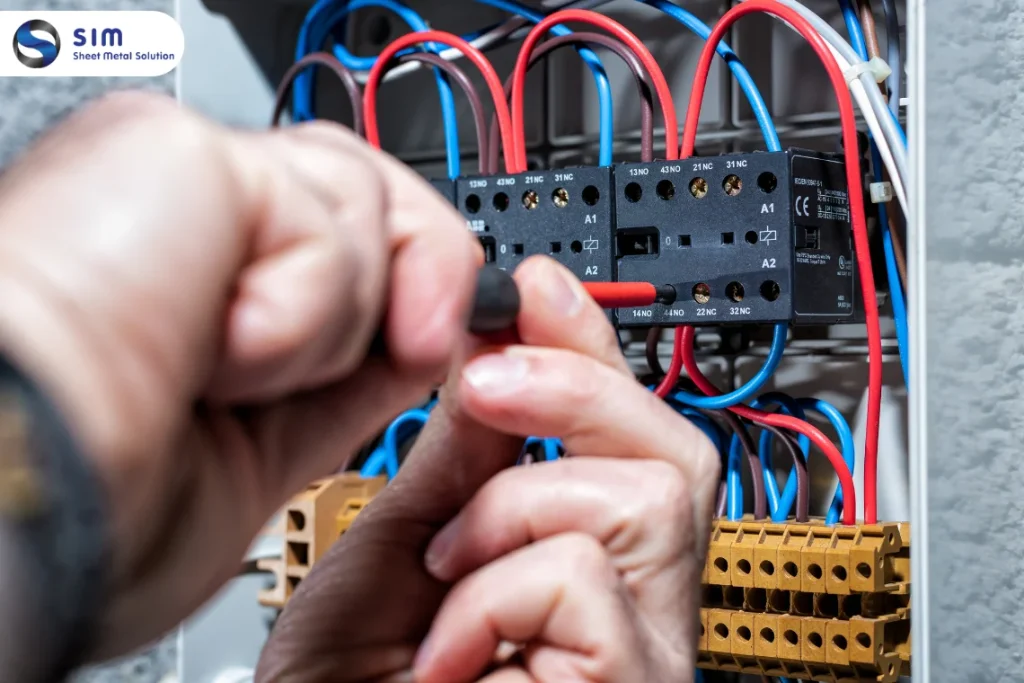

การสร้างและติดตั้งตู้เมนไฟฟ้าให้ใช้งานได้อย่างคุ้มค่านั้น จำเป็นต้องอาศัยหลักวิศวกรรมและการคำนวณที่แม่นยำ เพื่อให้ตู้เมนไฟฟ้าสามารถรองรับภาระทางไฟฟ้าทั้งหมดได้อย่างปลอดภัยและไม่มีข้อผิดพลาด โดยมีหลักการสำคัญดังต่อไปนี้

1. การคำนวณโหลดรวมและการเผื่อพื้นที่ขยายระบบในอนาคต

การคำนวณโหลดไฟฟ้ารวม (Load Calculation) เป็นสิ่งแรกในการกำหนดขนาดของตู้เมนไฟฟ้า โดยวิศวกรจะต้องรวบรวมปริมาณการใช้ไฟทั้งหมดของอาคาร และที่สำคัญคือในการออกแบบตู้เมนไฟฟ้าจะต้องมีการเผื่อโครงสร้างพื้นที่และขนาดของบัสบาร์ไว้ประมาณ 20-30% สำหรับการต่อเติมเครื่องจักรในอนาคต

2. การปฏิบัติตามมาตรฐานสากลและระบบจ่ายไฟฟ้าที่มั่นคง

ตู้เมนไฟฟ้าที่ดีจะต้องถูกประกอบและติดตั้งให้เป็นไปตามมาตรฐานสากล เช่น มาตรฐาน IEC หรือข้อกำหนดของการไฟฟ้าและ วสท. การยึดมั่นในมาตรฐานเหล่านี้จะช่วยการันตีว่าตู้เมนไฟฟ้าจะทนทานต่อแรงดันฉับพลันและสภาพแวดล้อมที่แปรปรวนในนิคมอุตสาหกรรมได้อย่างน่าเชื่อถือ

3. การออกแบบสวิทช์สลับแหล่งจ่ายไฟอัตโนมัติเพื่อความเสถียร

สำหรับอาคารที่ต้องการความต่อเนื่องของพลังงานสูง ภายในตู้เมนไฟฟ้าจะต้องมีการติดตั้งระบบสลับแหล่งจ่ายไฟอัตโนมัติ หรือ Automatic Transfer Switch (ATS) เพื่อให้ตู้เมนไฟฟ้าสามารถตัดสลับไปใช้พลังงานสำรองจากเครื่องกำเนิดไฟฟ้าได้ทันทีในกรณีที่เกิดเหตุการณ์กระแสไฟฟ้าดับ

ผลิตตู้เมนไฟฟ้า และตู้ MDB มาตรฐานสากลที่ SimThai

หากคุณกำลังมองหาผู้เชี่ยวชาญในการออกแบบและประกอบตู้เมนไฟฟ้าที่ได้มาตรฐานวิศวกรรมอย่างถูกต้องสูงสุด SimThai คือคำตอบของคุณ เราจำหน่ายตู้คอนโทรลไฟฟ้า และตู้สวิทช์บอร์ดคุณภาพสูง ได้มาตรฐาน ISO 9001 และ ISO 14001 นอกจากนี้เรายังมีผลิตภัณฑ์ตู้ไฟสำเร็จรูป และตู้กันฝุ่น ที่พร้อมส่งไวทั่วประเทศเพื่อตอบสนองความต้องการของโครงการคุณ

สรุป บริหารพลังงานไฟฟ้าอย่างมั่นคงและยั่งยืนด้วยตู้เมนหลัก

การเลือกใช้ตู้เมนไฟฟ้าที่ผ่านการคำนวณโหลดและการออกแบบวงจรอย่างถูกต้อง ถือเป็นหัวใจสำคัญในการปกป้องทรัพย์สินและชีวิตของบุคลากรภายในอาคาร หากผู้ประกอบการท่านใดสนใจสั่งผลิตตู้เมนไฟฟ้า หรือต้องการงานโลหะสั่งผลิตพิเศษ (Made to Order) ที่เน้นความทนทานและประสิทธิภาพสูง บริษัท สยามอุตสาหกรรมและการผลิต จำกัด หรือ SimThai พร้อมยืนหยัดเป็นพันธมิตรเคียงข้างคุณ ด้วยประสบการณ์กว่า 50 ปี ด้านงานตัด เจาะ พับ ตู้เหล็กไฟฟ้า และอุปกรณ์ควบคุมระบบไฟฟ้าทุกชนิด โดยทีมงานมืออาชีพที่พร้อมมอบบริการที่ดีที่สุดให้แก่ลูกค้าทั้งในและต่างประเทศอย่างยั่งยืน

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อยเกี่ยวกับตู้เมนไฟฟ้า

ตู้เมนไฟฟ้า และตู้สวิทช์บอร์ดมีความแตกต่างกันอย่างไร?

คำว่า ตู้เมนไฟฟ้า และตู้สวิทช์บอร์ด (Switchboard) ในทางปฏิบัติมักหมายถึงตู้อุปกรณ์เดียวกัน โดยตู้เมนไฟฟ้า หรือ MDB เป็นชื่อเรียกที่ระบุถึงหน้าที่หลักในการเป็นบอร์ดกระจายไฟฟ้าเมนตัวแรกที่รับไฟจากหม้อแปลงเข้าสู่อาคารนั่นเอง

เซอร์กิตเบรกเกอร์ขาเข้าแบบ ACB และ MCCB ควรเลือกใช้ตอนไหน?

การเลือกใช้พิจารณาจากพิกัดกระแสไฟฟ้า โดยในตู้เมนไฟฟ้าขนาดใหญ่ที่รองรับกระแสไฟสูงเกินกว่า 800-1600 แอมแปร์ขึ้นไปจะนิยมใช้ Air Circuit Breaker (ACB) ส่วนตู้เมนไฟฟ้าขนาดกลางที่ใช้กระแสน้อยกว่านั้นจะใช้ Molded Case Circuit Breaker (MCCB)

มาตรฐานสากลที่นิยมใช้ในการตรวจสอบตู้เมนหลักคือมาตรฐานใด?

มาตรฐานสากลที่ได้รับการยอมรับและนำมาใช้อ้างอิงในการออกแบบ ผลิต และตรวจสอบความปลอดภัยของตู้เมนไฟฟ้ามากที่สุดในระดับสากลรวมถึงในประเทศไทย คือ มาตรฐาน IEC 61439 มุ่งเน้นเรื่องความปลอดภัยและการทนทานต่อสภาวะโหลดขัดข้อง
