การวางโครงสร้างพื้นฐานด้านพลังงานสำหรับสิ่งปลูกสร้างขนาดใหญ่ โรงงานอุตสาหกรรม หรืออาคารพาณิชย์ การเลือกใช้ระบบจ่ายไฟฟ้าที่มีเสถียรภาพสูงถือเป็นกุญแจสำคัญ การเลือกใช้งานไฟ 3 เฟส ช่วยให้การส่งมอบกำลังไฟฟ้าปริมาณมหาศาลเป็นไปอย่างราบรื่น ลดความผันผวนของระบบ และเพิ่มความปลอดภัยในการขับเคลื่อนเครื่องจักรหนักได้อย่างมีประสิทธิภาพ บทความนี้จะพาทุกท่านไปทำความเข้าใจเชิงลึก
ทำความเข้าใจนิยามความหมายระบบไฟ 3 เฟส คืออะไร
ตามหลักวิศวกรรมไฟฟ้า ไฟ 3 เฟส คือ ระบบการจ่ายไฟฟ้ากระแสสลับ (AC) ที่เกิดจากการรวมกันของแหล่งกำเนิดแรงดันไฟฟ้า 3 ชุดที่มีขนาดเท่ากัน แต่มีมุมเฟสต่างกัน 120 องศาไฟฟ้า ทำให้การส่งถ่ายพลังงานมีความต่อเนื่องสม่ำเสมอ สามารถจ่ายกำลังไฟฟ้าได้มากกว่าระบบเฟสเดียวถึง 3 เท่า จึงนิยมนำมาใช้เป็นระบบจ่ายไฟหลักในสิ่งปลูกสร้างที่ใช้พลังงานสูง
หลักการทำงานทางวิศวกรรมของระบบไฟ 3 เฟส 4 สาย

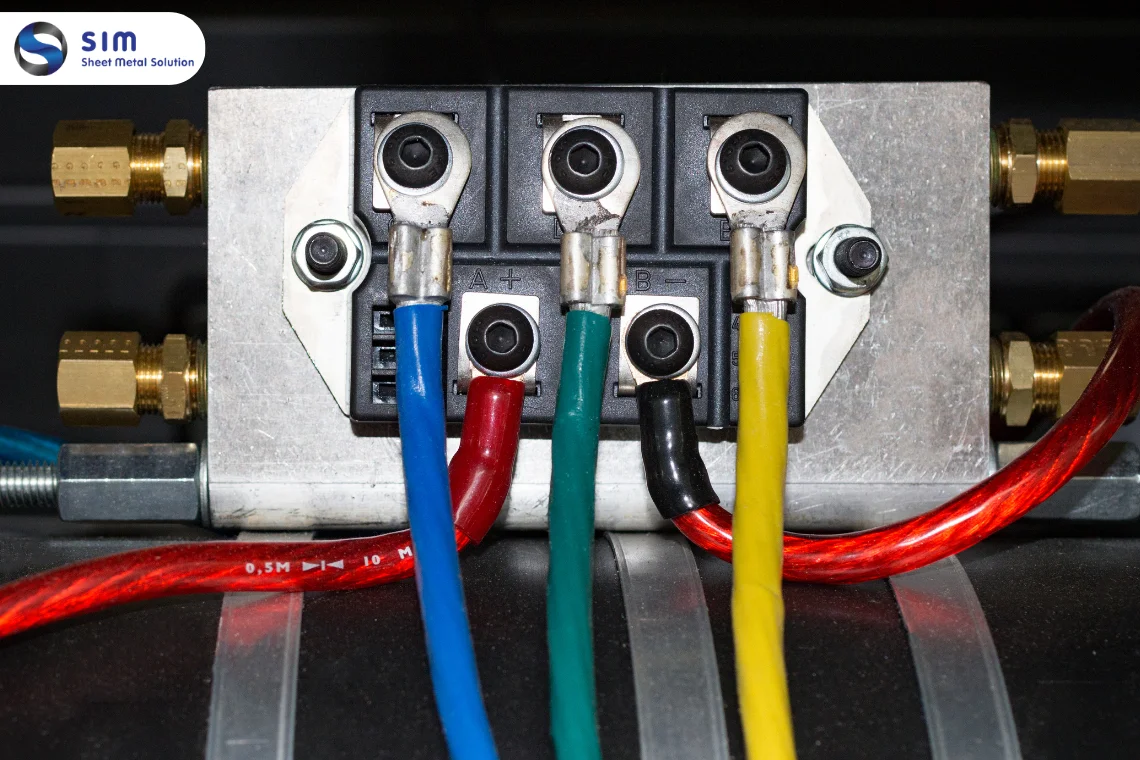

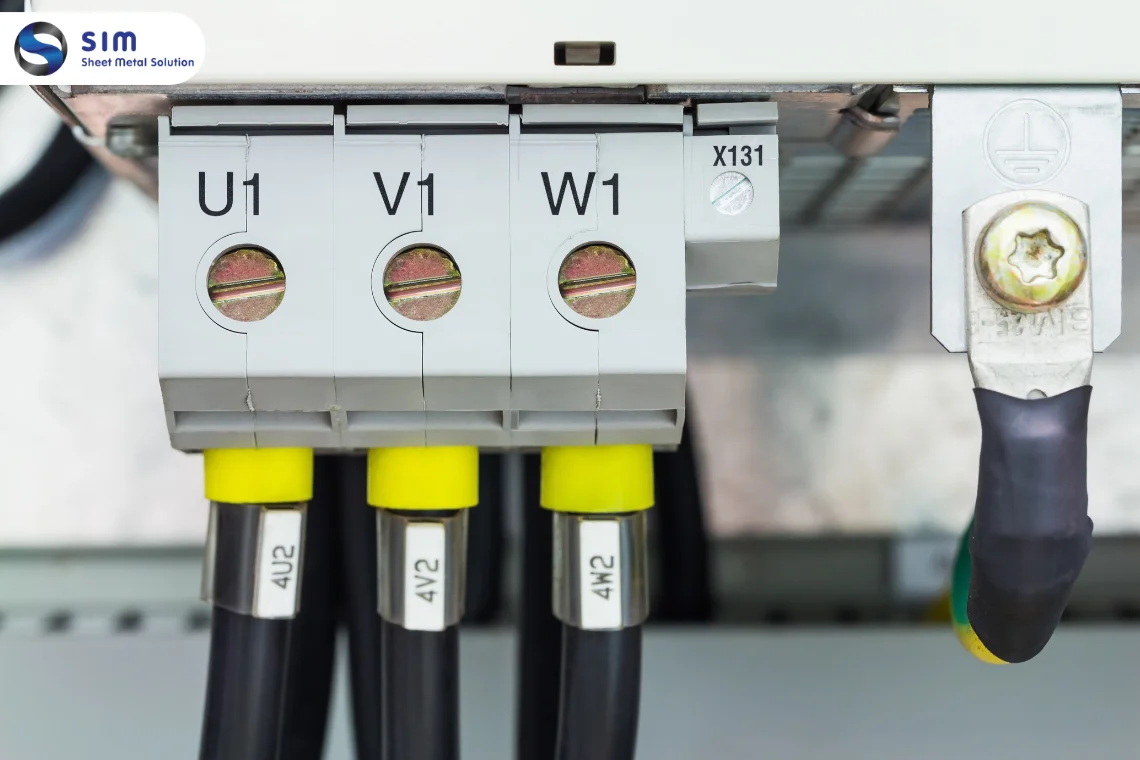

โครงสร้างสากลของระบบไฟ 3 เฟส 4 สาย ประกอบด้วยสายตัวนำที่มีกระแสไฟฟ้าไหลผ่านจำนวน 3 เส้น (L1, L2, L3) และสายนิวทรัล (N) อีก 1 เส้น หลักการทำงานคือแรงดันไฟฟ้าระหว่างสายเฟสคู่ใดคู่หนึ่งจะมีพิกัดอยู่ที่ 380 – 400 โวลต์ สำหรับจ่ายไฟให้เครื่องจักรกลหนัก ส่วนแรงดันไฟฟ้าระหว่างสายเฟสใดเฟสหนึ่งกับสายนิวทรัลจะมีพิกัดอยู่ที่ 220 – 230 โวลต์ เพื่อแยกจ่ายไฟให้อุปกรณ์ไฟฟ้าทั่วไป
เปรียบเทียบความต่างระหว่างระบบไฟ 1 เฟส และไฟ 3 เฟส
การเปรียบเทียบข้อแตกต่างเชิงวิศวกรรมระหว่างระบบไฟฟ้าทั้งสองรูปแบบ สามารถพิจารณาจากพารามิเตอร์หลักได้ดังนี้
จำนวนสายตัวนำและแรงดันไฟฟ้าพิกัด
ระบบไฟ 1 เฟสจะใช้สายตัวนำเพียง 2 เส้น (Line และ Neutral) ให้แรงดันไฟฟ้าพิกัด 220V ขณะที่ระบบไฟ 3 เฟส จะใช้สายตัวนำ 4 เส้น (L1, L2, L3 และ Neutral) สามารถจ่ายแรงดันไฟฟ้าได้ 2 ระดับในระบบเดียว คือ 220V สำหรับโหลดทั่วไป และ 380V สำหรับโหลดอุตสาหกรรม
ปริมาณการจ่ายกำลังไฟฟ้าและความเสถียร
การจ่ายกระแสไฟของระบบไฟ 3 เฟส มีคลื่นแรงดันเหลื่อมกันอย่างสมดุล ส่งผลให้การส่งจ่ายกำลังไฟฟ้ามีความเรียบสม่ำเสมอ ไม่เกิดจุดแรงดันตกเป็นศูนย์เหมือนไฟ 1 เฟส ช่วยลดปัญหาไฟตก ไฟกระชาก และรองรับโหลดไฟฟ้าพิกัดสูงได้อย่างทรงพลัง
ต้นทุนการติดตั้งและความคุ้มค่าระยะยาว
แม้งบประมาณการติดตั้งระบบไฟ 3 เฟส ในช่วงเริ่มต้นจะสูงกว่า เนื่องจากค่าบริภัณฑ์ หม้อแปลง และอุปกรณ์ป้องกันที่มีความซับซ้อน แต่ในระยะยาวจะช่วยประหยัดค่าพลังงานจากการสูญเสียในสายส่ง และลดขนาดหน้าตัดสายไฟที่ต้องใช้ลง ทำให้คุ้มค่าสำหรับสถานประกอบการที่ใช้ไฟปริมาณมาก
ระบบไฟ 3 เฟส เหมาะสำหรับการใช้งานในสถานที่ประเภทใดบ้าง
ลักษณะของสถานที่ที่จำเป็นต้องได้รับการออกแบบโครงสร้างด้วยระบบจ่ายไฟชนิดนี้ ได้แก่
ที่อยู่อาศัยขนาดใหญ่และโฮมออฟฟิศ
บ้านพักอาศัยที่มีพื้นที่ใช้สอยกว้างขวาง หรือมีการติดตั้งเครื่องปรับอากาศหลายเครื่อง เครื่องทำน้ำอุ่นกำลังสูง เตาอบไฟฟ้า และเครื่องชาร์จรถยนต์ไฟฟ้า (EV Charger) การเลือกใช้ไฟ 3 เฟส จะช่วยแบ่งกระจายภาระโหลด ไม่ให้สายไฟหลักร้อนจัดจนเสี่ยงต่อการไหม้
อาคารสำนักงานและสถานประกอบการพาณิชย์
อาคารสูง ห้างสรรพสินค้า และโรงแรม มีการเปิดใช้งานลิฟต์ บันไดเลื่อน เครื่องทำความเย็นขนาดใหญ่ (Chiller) และระบบแสงสว่างตลอด 24 ชั่วโมง การเดินระบบไฟ 3 เฟส จะช่วยรักษาเสถียรภาพแรงดันไฟ ไม่ให้ระบบคอมพิวเตอร์และเซิร์ฟเวอร์เกิดปัญหาขัดข้อง
โรงงานอุตสาหกรรมและคลังสินค้าควบคุมอุณหภูมิ
เครื่องจักรกลในไลน์การผลิต เช่น มอเตอร์ขนาดใหญ่ ปั๊มน้ำแรงดันสูง เครนยกของ และระบบทำความเย็นในคลังสินค้า ถูกออกแบบมาให้ทำงานร่วมกับไฟ 3 เฟส โดยเฉพาะ เพื่อให้เครื่องจักรทำงานได้ราบรื่น แรงบิดสูง และป้องกันมอเตอร์ไหม้จากสภาวะแรงดันตก
5 ประโยชน์สูงสุดของการเลือกใช้งานระบบไฟ 3 เฟส
การวางระบบพลังงานชนิดนี้มอบข้อได้เปรียบทางเทคนิค 5 ด้านหลัก ได้แก่
1. การประหยัดพลังงานและการคิดค่าไฟอย่างคุ้มค่า
การส่งผ่านพลังงานไฟฟ้าผ่านระบบไฟ 3 เฟส ช่วยลดการสูญเสียพลังงานไฟฟ้าในรูปของความร้อนบนสายตัวนำ ส่งผลให้ประสิทธิภาพการจ่ายไฟสูงขึ้น และช่วยให้ธุรกิจจัดการต้นทุนค่าไฟในระยะยาวได้อย่างมีประสิทธิภาพ
2. การเพิ่มเสถียรภาพและลดปัญหาไฟตก ไฟกระชาก
ด้วยรูปแบบการจ่ายคลื่นกระแสไฟฟ้าที่สลับต่อเนื่องกันตลอดเวลา ทำให้ระบบไฟ 3 เฟส มีความเสถียรสูง สามารถดูดซับสภาวะโหลดกระชากจากการเปิดทำงานของเครื่องจักรขนาดใหญ่ได้ดี ป้องกันปัญหาไฟดับเฉพาะจุด
3. การส่งเสริมให้เครื่องจักรทำงานได้เต็มประสิทธิภาพ
มอเตอร์และเครื่องจักรที่ใช้ไฟ 3 เฟส จะได้กำลังทอร์ก (Torque) หรือแรงบิดในการหมุนที่สม่ำเสมอ การสั่นสะเทือนของตัวเครื่องต่ำกว่ามอเตอร์ไฟ 1 เฟส ทำให้กระบวนการผลิตดำเนินไปได้อย่างต่อเนื่องและได้ชิ้นงานตามมาตรฐาน
4. การยืดอายุการใช้งานของบริภัณฑ์และอุปกรณ์ไฟฟ้า
การได้รับกระแสไฟฟ้าที่มีแรงดันคงที่และสม่ำเสมอ ช่วยลดความร้อนสะสมภายในขดลวดของอุปกรณ์ไฟฟ้า ส่งผลให้อุปกรณ์ไม่ทำงานหนักเกินพิกัด ลดอัตราการสึกหรอ และยืดอายุการใช้งานให้ยาวนานยิ่งขึ้น
5. กำลังไฟฟ้ามหาศาลรองรับการขยายตัวในอนาคต
การติดตั้งระบบไฟ 3 เฟส เตรียมพร้อมไว้ตั้งแต่แรก ช่วยเพิ่มขีดความสามารถในการรองรับอุปกรณ์ไฟฟ้าพิกัดสูงที่จะนำมาติดตั้งเพิ่มในอนาคต โดยไม่ต้องเสียเวลารื้อถอนหรือเดินสายเมนใหม่ทั้งระบบ
ข้อควรระวังและมาตรฐานความปลอดภัยในการใช้ไฟ 3 เฟส
เนื่องจากเป็นระบบที่มีพิกัดกำลังสูง วิศวกรจึงต้องคำนึงถึงข้อควรระวังสำคัญต่อไปนี้
อันตรายจากพิกัดแรงดันไฟฟ้าสูง 380 – 400 โวลต์
แรงดันไฟฟ้าระหว่างเฟสที่สูงถึง 380 โวลต์ ในระบบไฟ 3 เฟส มีอันตรายร้ายแรงหากเกิดการสัมผัสโดยตรง การติดตั้ง การวายริ่งสาย และการบำรุงรักษาจะต้องดำเนินการโดยวิศวกรไฟฟ้าหรือช่างเทคนิคผู้เชี่ยวชาญที่มีใบอนุญาตเท่านั้น
การบริหารจัดการ การกระจายโหลดไฟฟ้า ให้สมดุล
ปัญหาสำคัญของการใช้ไฟ 3 เฟส คือภาวะ Unbalance Load หรือกระแสไฟในแต่ละเฟสไม่เท่ากัน ซึ่งจะทำให้กระแสไฟไหลผ่านสายนิวทรัลสูงจนเกิดความร้อนสะสม วิศวกรต้องวางผังเฉลี่ยการใช้ไฟในเฟส L1, L2, L3 ให้มีความใกล้เคียงกันที่สุด
การเลือกใช้เบรกเกอร์และอุปกรณ์ป้องกันไฟลัดวงจร
สเปกของเบรกเกอร์เมนและเบรกเกอร์ย่อย ต้องมีพิกัดการตัดกระแสลัดวงจร (IC) ที่สูงพอจะหยุดความเสียหายเมื่อเกิดเหตุ ไฟฟ้าลัดวงจร รวมถึงการติดตั้งอุปกรณ์ป้องกันแรงดันเกินชั่วขณะ (Surge Protection Device) เพื่อป้องกันความเสียหายจากฟ้าผ่า
การวางแผนบำรุงรักษาเชิงป้องกันประจำปี
กฎหมายและมาตรฐานวิศวกรรมระบุให้สิ่งปลูกสร้างขนาดใหญ่ต้องมีการตรวจเช็กระบบไฟฟ้าอย่างน้อยปีละ 1 ครั้ง โดยต้องใช้กล้องถ่ายภาพความร้อน (Thermo Scan) ตรวจสอบจุดต่อสายไฟ ขั้วเบรกเกอร์ และพิกัดกระแสไฟเพื่อป้องกันอุบัติภัยล่วงหน้า
วางระบบไฟ 3 เฟส ให้มั่นคงด้วยตู้สวิตช์บอร์ดมาตรฐานจาก SIM
การบริหารจัดการพลังงานในระบบจ่ายไฟกระแสสูง จำเป็นต้องพึ่งพาโครงสร้างตู้ควบคุมที่แข็งแรงและปลอดภัย SIM หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ควบคุมระบบไฟฟ้ามาตรฐาน ISO 9001 และ ISO 14001 เราเชี่ยวชาญการออกแบบประกอบตู้ไฟ และตู้สวิทช์บอร์ด MDB สำหรับระบบไฟ 3 เฟส โดยวิศวกรมืออาชีพทำการคำนวณบัสบาร์ทองแดงและวายริ่งระบบอย่างประณีต ปลอดภัย ทนทาน และพร้อมส่งมอบผลิตภัณฑ์ควบคุมไฟฟ้าสเปก Made to Order ที่ได้มาตรฐานสากลแก่ทุกโครงการ
สรุปการเลือกระบบไฟฟ้าที่เหมาะสมเพื่อความปลอดภัยและความยั่งยืน
การตัดสินใจเลือกใช้งานระบบไฟ 3 เฟส คือการวางรากฐานพลังงานที่มั่นคงและปลอดภัยให้แก่อาคารในระยะยาว หากต้องการคำปรึกษาเกี่ยวกับการออกแบบสั่งผลิตตู้ควบคุมไฟฟ้าสเปกพิเศษ SIM พร้อมให้บริการด้วยประสบการณ์ยาวนานกว่า 50 ปี ในงานตัด เจาะ พับโลหะ และประกอบตู้ไฟฟ้าคุณภาพสูง เพื่อส่งมอบระบบไฟฟ้าที่ปลอดภัยและยั่งยืนให้แก่คุณ
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย
ระบบไฟ 3 เฟส 4 สาย ประกอบไปด้วยสายอะไรบ้าง?
ประกอบด้วยสายที่มีกระแสไฟฟ้าไหลผ่านจำนวน 3 เส้น คือ สายเฟส L1, L2, L3 และสายนิวทรัล (Neutral) จำนวน 1 เส้น สำหรับเป็นทางกลับของกระแสไฟฟ้า โดยมักจะมีการเดินสายดิน (Ground) แยกเพิ่มเติมเพื่อความปลอดภัย
การแปลงระบบไฟ 3 เฟส มาใช้งานกับเครื่องใช้ไฟฟ้า 1 เฟส มีหลักการอย่างไร?
ทำได้โดยการจับคู่สายเฟสใดเฟสหนึ่ง (L1 หรือ L2 หรือ L3) ร่วมกับสายนิวทรัล (N) ซึ่งจะให้แรงดันไฟฟ้า 220V พอดีสำหรับเครื่องใช้ไฟฟ้า 1 เฟส โดยต้องคำนวณแบ่งบาลานซ์โหลดลงแต่ละเฟสให้เท่า ๆ กัน
ตู้เมนหลักแบบตู้ MDB 3 เฟส จำเป็นต้องมีอุปกรณ์วัดค่าพารามิเตอร์อะไรบ้าง?
ตู้เมนหลัก MDB ต้องติดตั้งเครื่องวัดกระแสไฟฟ้า (Digital Panel Meter) ที่สามารถวัดค่าแรงดันไฟฟ้า (Voltage), ปริมาณกระแสไฟฟ้า (Current), กำลังไฟฟ้า (Power Watt), ค่าความถี่ (Frequency) และค่าตัวองค์ประกอบกำลัง (Power Factor) แยกเฟสได้อย่างแม่นยำ
