Busbar คืออะไร? ทำความเข้าใจตัวนำไฟฟ้าหลักในแผงสวิตช์บอร์ด

ในระบบจ่ายกำลังไฟฟ้ากระแสสูงสำหรับโรงงานอุตสาหกรรมและอาคารขนาดใหญ่ การจัดระบบสายไฟให้มีความปลอดภัย สะอาดตา และมีเสถียรภาพ ถือเป็นปัจจัยวิศวกรรมที่สำคัญ การเลือกใช้อุปกรณ์นำไฟฟ้าหนาพิเศษอย่างบัสบาร์ จึงเป็นแนวทางมาตรฐานสากลที่ช่วยเพิ่มประสิทธิภาพการจ่ายพลังงาน การทำความเข้าใจว่า Busbar คืออะไร จะช่วยยกระดับความมั่นใจในระบบไฟได้อย่างยั่งยืน

ทำความเข้าใจนิยามความหมายว่า Busbar คืออะไร

ตามหลักวิศวกรรมไฟฟ้า Busbar คือแถบตัวนำไฟฟ้า หรือแท่งโลหะความบริสุทธิ์สูง (ส่วนใหญ่นิยมใช้ทองแดงหรืออะลูมิเนียม) ที่ถูกแปรรูปเป็นรูปทรงสี่เหลี่ยมผืนผ้า ทำหน้าที่เป็นทางด่วนศูนย์กลางในการรับกระแสไฟฟ้าพิกัดสูงจากแหล่งจ่ายหลัก แล้วทำหน้าที่แจกจ่ายพลังงานไฟฟ้านั้นต่อไปยังเบรกเกอร์ย่อยและวงจรต่าง ๆ ภายในแผงควบคุม การเรียนรู้ว่า Busbar คืออะไร จะช่วยให้เห็นภาพการทำงานของตู้ MDB ชัดเจนยิ่งขึ้น

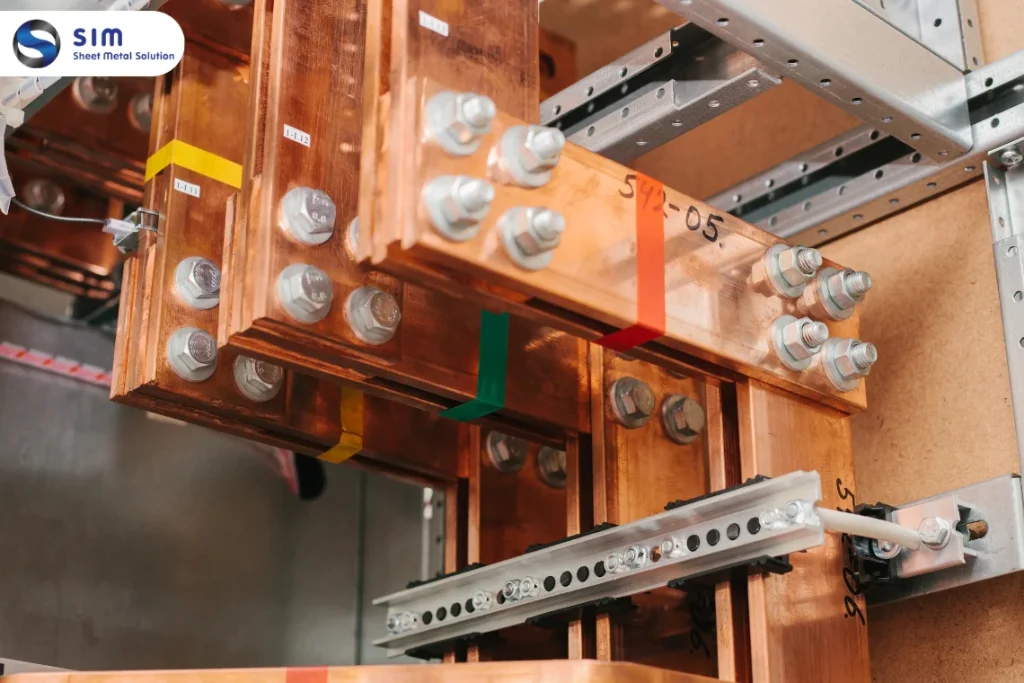

เจาะลึก 2 ประเภทของบัสบาร์ทองแดงยอดนิยมในแผงวงจร

การเลือกใช้งานแท่งตัวนำไฟฟ้าภายในตู้จ่ายไฟหลัก สามารถแบ่งออกได้เป็น 2 รูปแบบหลักตามลักษณะโครงสร้างและการเคลือบผิวภายนอก ดังนี้

1. บัสบาร์แบบเปลือยหรือ Copper Bar สำหรับพื้นที่ปิดมิดชิด

การทำความเข้าใจสเปกของ Copper Bar ในระบบ Busbar คือการเลือกใช้แท่งทองแดงเปลือยบริสุทธิ์สูงที่ไร้การหุ้มฉนวน ทำให้สามารถระบายความร้อนทางอากาศรอบข้างได้รวดเร็วและนำกระแสไฟได้เต็มประสิทธิภาพ อย่างไรก็ตาม บัสบาร์ชนิดนี้จำเป็นต้องติดตั้งไว้ภายในตู้ไฟปิดมิดชิดเพื่อป้องกันการสัมผัสโดยตรงจากผู้ปฏิบัติงาน

2. บัสบาร์แบบพ่นสีหรือ Powder Coated Busbar เพื่อการระบุเฟสไฟ

นวัตกรรมที่ยกระดับความซาบซึ้งในระบบ Busbar คือการนำบัสบาร์ทองแดงไปพ่นเคลือบด้วยสีฉนวนอีพ็อกซี่ (Powder Coating) ซึ่งช่วยป้องกันการเกิดสนิมทองแดง และช่วยในการทำสัญลักษณ์แยกแยะเฟสไฟ (R, S, T หรือ L1, L2, L3) อย่างชัดเจน เพิ่มความสะดวกและปลอดภัยต่อทีมช่างในกระบวนการตรวจเช็กและซ่อมบำรุง

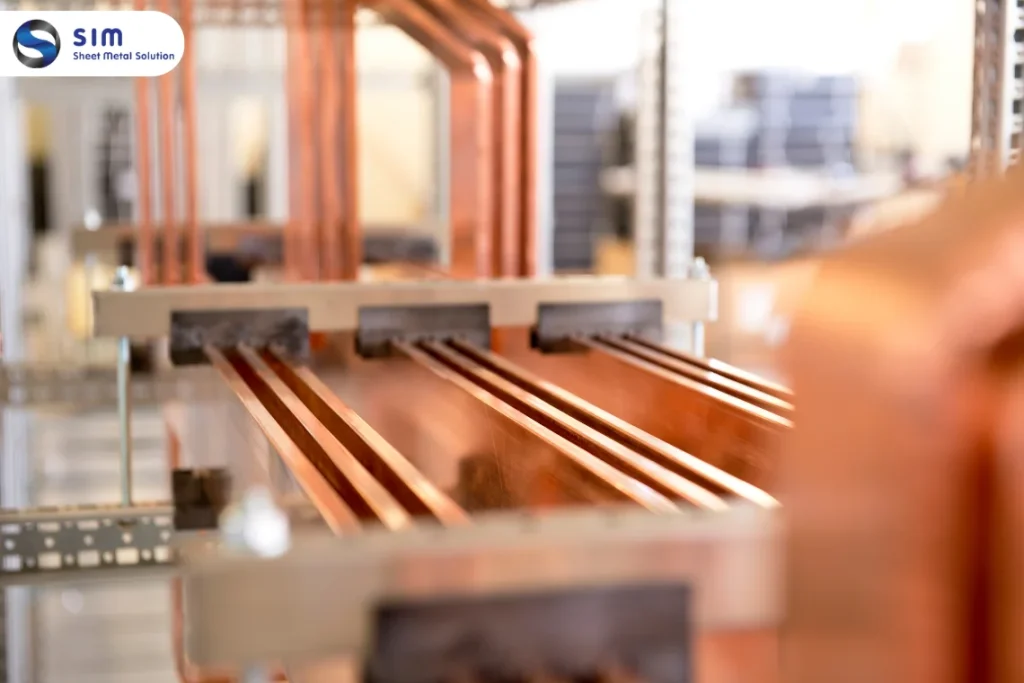

การประยุกต์ใช้งานระบบบัสบาร์ในโครงสร้างวิศวกรรมที่หลากหลาย

ด้วยความทนทานต่อแรงบดทับทางกลและกระแสไฟฟ้าระดับสูง ระบบบัสบาร์จึงถูกนำมาประยุกต์ใช้ในวงการอุตสาหกรรมต่าง ๆ อย่างแพร่หลาย ดังนี้

1. การบริหารระบบไฟกระแสสูงภายในโรงงานอุตสาหกรรม

โรงงานที่ใช้เครื่องจักรหนักและมอเตอร์พิกัดใหญ่ ต้องการกระแสไฟต่อเนื่อง การเลือกใช้ระบบ Busbar คือหัวใจสำคัญในการรองรับสภาวะโหลดกระแสไฟฟ้าสูง ช่วยลดการสูญเสียพลังงานในรูปความร้อนสะสม และป้องกันปัญหาแรงดันไฟตกในไลน์การผลิตได้อย่างตรงจุด

2. การกระจายพลังงานไฟฟ้าในอาคารสูงและอาคารพาณิชย์

สิ่งปลูกสร้างที่มีหลายชั้นต้องการการจัดส่งไฟจากห้องเมนด้านล่างขึ้นสู่ชั้นบน ข้อดีของ Busbar คือสามารถประกอบเข้าชุดเป็นระบบ Busduct เพื่อลากผ่านช่องไฟแนวดิ่งได้อย่างประหยัดพื้นที่ ช่วยให้การแจกจ่ายพลังงานไปยังตู้ย่อยแต่ละชั้นเป็นไปอย่างแม่นยำและเป็นระเบียบ

3. การรักษาความเสถียรของระบบไฟในศูนย์ข้อมูลระดับสูง

ศูนย์ข้อมูล (Data Center) มีความไวต่อความผันผวนของแรงดันไฟอย่างมาก บทบาทของ Busbar คือการเป็นสื่อกลางส่งผ่านกระแสไฟจากชุดสำรองไฟ (UPS) สู่เซิร์ฟเวอร์โดยตรง ด้วยความต้านทานไฟฟ้าต่ำ จึงช่วยลดอัตราการเกิดจุดความร้อนสะสม (Hot Spot) และรักษาระดับแรงดันไฟให้คงที่สม่ำเสมอ

4. การเชื่อมต่ออุปกรณ์แรงดันสูงภายในสถานีไฟฟ้าย่อย

สถานีไฟฟ้าย่อยยึดถือมาตรฐานความปลอดภัยสูงในการเชื่อมต่อหม้อแปลงเข้ากับเบรกเกอร์ การนำแท่ง Busbar คือตัวเลือกที่ช่วยให้โครงสร้างยึดจับมีความมั่นคง ทนทานต่อแรงสั่นสะเทือนเชิงกลเมื่อเกิดสภาวะกระแสไฟลัดวงจร และช่วยให้วิศวกรสามารถไล่ตรวจสอบจุดต่อสายได้อย่างชัดเจน

5. การรวบรวมกำลังไฟฟ้าในระบบพลังงานทดแทนยุคใหม่

โครงการโซลาร์ฟาร์มและกังหันลมต้องรวบรวมไฟจากอินเวอร์เตอร์หลายชุดเข้าหากัน หน้าที่ของ Busbar คือการรวบรวมกระแสไฟกระแสตรงและกระแสสลับปริมาณมากเข้าสู่ระบบหลักได้อย่างราบรื่น ลดความยุ่งเหยิงของการเดินสายไฟเส้นหนาจำนวนมาก และเพิ่มความปลอดภัยให้ระบบพลังงานสะอาด

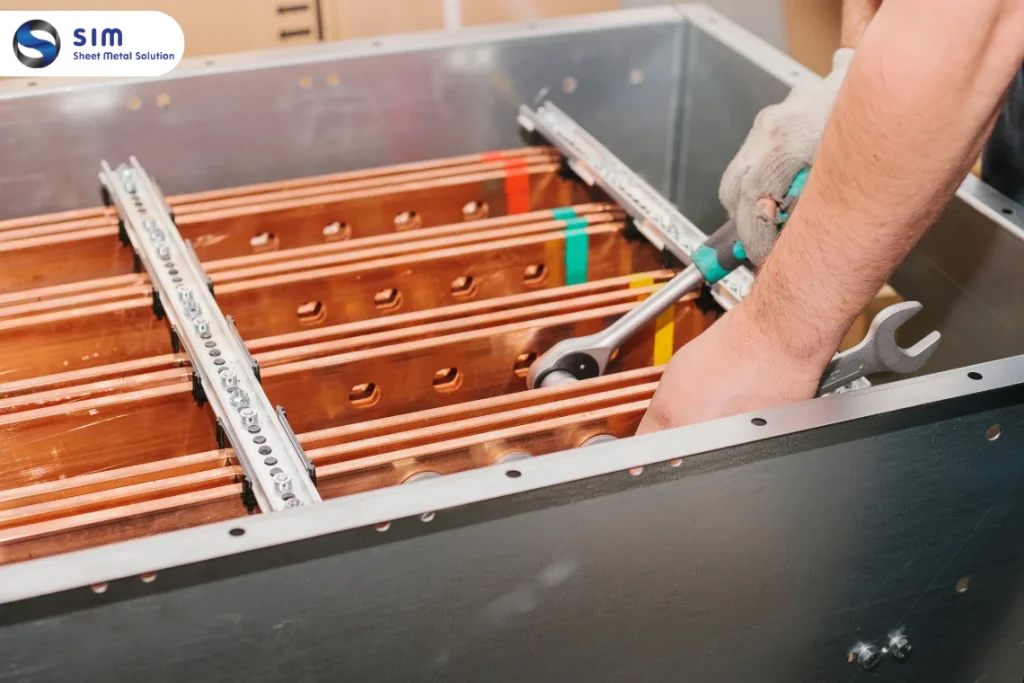

4 ข้อดีของการเลือกใช้ Busbar แทนการเดินสายไฟแบบดั้งเดิม

เมื่อเปรียบเทียบกับการลากสายไฟขนาดใหญ่หลายเส้นเชื่อมต่อกัน การเลือกติดตั้งบัสบาร์ทองแดงให้ข้อได้เปรียบทางวิศวกรรม 4 ข้อหลัก ดังนี้

1. ยกระดับความปลอดภัยสูงลดความเสี่ยงจุดเชื่อมต่อหลวม

จุดเด่นที่สำคัญของ Busbar คือการใช้ขันยึดน็อตและบัสบาร์ที่มีโครงสร้างแข็งแรง แทนการเข้าหัวสายหลายจุด ช่วยลดความเสี่ยงจากการเกิดจุดเชื่อมต่อหลวม ซึ่งเป็นสาเหตุหลักของการเกิดสปาร์ก ความร้อนสะสม และเหตุ ไฟฟ้าลัดวงจร ภายในตู้คอนโทรล

2. ประสิทธิภาพการนำไฟฟ้าที่ยอดเยี่ยมและความต้านทานต่ำ

ด้วยพื้นที่หน้าตัดที่เป็นแผ่นเต็มและผลิตจากทองแดงเกรดไฟฟ้าความบริสุทธิ์สูง คุณสมบัติของ Busbar คือการมีค่าความต้านทานไฟฟ้าต่ำมาก ทำให้การส่งผ่านกระแสไฟทำได้อย่างเต็มกำลัง นำไฟฟ้าได้ดีกว่า และลดการสูญเสียพลังงานในระบบจ่ายไฟได้อย่างเห็นผล

3. ช่วยประหยัดพื้นที่ในการติดตั้งภายในตู้ไฟขนาดจำกัด

โครงสร้างที่เป็นแท่งโลหะทรงแบนทำให้การจัดวาง Busbar คือโซลูชันที่ประหยัดพื้นที่ได้ดีเยี่ยม เมื่อเทียบกับการเดินสายไฟเส้นหนาที่ดัดโค้งยาก ช่วยให้ขนาดของตู้ไฟกะทัดรัดขึ้น มีช่องว่างสำหรับระบายอากาศ และดูเป็นระเบียบเรียบร้อย

4. เพิ่มความยืดหยุ่นและง่ายต่อการปรับเปลี่ยนระบบในอนาคต

โครงสร้างของบัสบาร์ถูกดีไซน์ให้สามารถเจาะรูขยายจุดเชื่อมต่อ (Tap-off) เพิ่มเติมได้ง่าย เมื่อองค์กรต้องการขยายวงจรย่อยหรือเพิ่มเครื่องจักรใหม่ การทำงานร่วมกับ Busbar คือทางเลือกที่ไม่ต้องรื้อระบบสายไฟหลักทั้งหมด ช่วยลด Downtime และประหยัดงบประมาณในระยะยาว

ผลิตตู้เมนหลัก MDB และประกอบระบบบัสบาร์มาตรฐานสากลที่ SimThai

SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการตัด เจาะ พับโลหะ และการประกอบตู้ควบคุมระบบไฟฟ้าที่ได้รับมาตรฐาน ISO 9001 และ ISO 14001 เราเชี่ยวชาญการผลิตตู้เมนหลัก MDB และตู้สวิทช์บอร์ดทุกรูปแบบ ช่างเทคนิคมืออาชีพของเราทำการคำนวณขนาดพิกัดและวายริ่งระบบ Busbar คืองานประณีตที่ได้สเปกถูกต้อง ปลอดภัย และทนทาน พร้อมส่งมอบผลิตภัณฑ์รักษ์โลกมาตรฐานสากลให้แก่ทุกโครงการอุตสาหกรรม

สรุปการเลือกใช้บัสบาร์ที่ได้มาตรฐานเพื่อระบบจ่ายไฟฟ้าที่มั่นคง

การเลือกใช้แท่งตัวนำไฟฟ้าที่ได้มาตรฐานสากล คือการลงทุนเพื่อความมั่นคงและปลอดภัยในระยะยาวของอาคาร เนื่องจากคุณสมบัติเด่นของ Busbar คือการเซฟตี้ระบบไฟและเพิ่มประสิทธิภาพการกระจายพลังงาน หากต้องการคำปรึกษาเกี่ยวกับการออกแบบตู้ MDB และระบบบัสบาร์ SimThai พร้อมให้บริการด้วยทีมงานผู้เชี่ยวชาญที่มีประสบการณ์ยาวนานกว่า 50 ปี เพื่อส่งมอบผลิตภัณฑ์ที่มีคุณภาพและปลอดภัยที่สุด

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อย (FAQs)

โลหะที่นำมาผลิตกลายเป็น Busbar นิยมใช้วัสดุประเภทใดบ้าง?

วัสดุหลักที่นิยมใช้คือ ทองแดง (Copper) เนื่องจากนำไฟฟ้าได้ดีเยี่ยมและทนต่อการกัดกร่อนสูง และ อะลูมิเนียม (Aluminum) ซึ่งมีน้ำหนักเบาและราคาประหยัดกว่า โดยการเลือกใช้งานขึ้นอยู่กับพิกัดกระแสและงบประมาณโครงการ

การติดตั้ง Busbar ภายในตู้ควบคุมไฟฟ้า ต้องระวังเรื่องใดเป็นพิเศษ?

ต้องระมัดระวังเรื่องระยะห่างทางกายภาพ (Clearance and Creepage Distance) ระหว่างเฟสไฟเพื่อป้องกันการอาร์กข้ามเฟส รวมถึงการขันกวดสกรูจุดเชื่อมต่อด้วยประแจปอนด์ตามพิกัดแรงบิดที่กำหนด เพื่อป้องกันจุดต่อหลวมอันก่อให้เกิดความร้อนสูง

สัญลักษณ์สีพ่นบนตัวบัสบาร์ในตู้สวิทช์บอร์ด ใช้ระบุสิ่งใดในระบบไฟ?

สัญลักษณ์สีบนบัสบาร์ใช้สำหรับระบุเฟสของระบบไฟฟ้าตามมาตรฐาน เพื่อป้องกันการต่อสายผิดพลาด โดยระบบ 3 เฟสในประเทศไทยนิยมใช้ สีเทา (Phase A/L1), สีดำ (Phase B/L2), และสีส้ม (Phase C/L3) ส่วนสายนิวทรอลจะใช้สีฟ้า และสายดินจะใช้สีเขียวสลับเหลือง
