ในโครงสร้างพื้นฐานด้านพลังงานของสิ่งปลูกสร้างขนาดใหญ่ หม้อแปลงไฟฟ้าเปรียบเสมือนหัวใจสำคัญที่ทำหน้าที่ปรับเปลี่ยนและควบคุมระดับแรงดันไฟให้เหมาะสมกับการใช้งานจริง หากปราศจากการปรับแรงดันที่แม่นยำ อุปกรณ์ไฟฟ้าและเครื่องจักรในโรงงานย่อมเสี่ยงต่อความเสียหาย บทความนี้จะพาทุกท่านไปเจาะลึกโครงสร้าง ระบบการทำงาน และเทคนิคการเลือกใช้งานให้เกิดความปลอดภัยสูงสุด
ทำความเข้าใจนิยามความหมายหม้อแปลงไฟฟ้า
หากอธิบายตามหลักเครื่องกลไฟฟ้า หม้อแปลงไฟฟ้า คือ อุปกรณ์ไฟฟ้าแบบอยู่กับที่ (Static Device) ที่ทำหน้าที่แปลงระดับแรงดันไฟฟ้ากระแสสลับ (AC) จากระดับหนึ่งไปสู่อีกระดับหนึ่ง โดยพลังงานไฟฟ้ายังคงถูกส่งผ่านด้วยความถี่คงเดิม เพื่อให้การส่งจ่ายกำลังไฟจากแหล่งกำเนิดไปยังอุปกรณ์ปลายทางเป็นไปอย่างสมบูรณ์และลดการสูญเสียพลังงานในระบบ
หลักการทำงานทางวิศวกรรมการเหนี่ยวนำแม่เหล็กไฟฟ้า
กลไกการทำงานของหม้อแปลงไฟฟ้าอาศัยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction) เมื่อจ่ายกระแสไฟฟ้าสลับเข้าสู่ขดลวดปฐมภูมิ จะสร้างฟลักซ์แม่เหล็กขึ้นในแกนเหล็ก จากนั้นเส้นแรงแม่เหล็กจะวิ่งผ่านแกนเหล็กไปตัดผ่านขดลวดทุติยภูมิ ทำให้เกิดแรงดันไฟฟ้าเหนี่ยวนำตามอัตราส่วนจำนวนรอบของขดลวด เพื่อจ่ายไฟต่อไปยังโหลดใช้งาน
เจาะลึก 5 ส่วนประกอบหลักของหม้อแปลงไฟฟ้า
โครงสร้างภายในของหม้อแปลงไฟฟ้าคุณภาพสูง ประกอบด้วยส่วนประกอบหลักทางวิศวกรรม 5 ส่วน ดังนี้
1. แกนเหล็กตัวนำสนามแม่เหล็กลดการสูญเสียพลังงาน
แกนเหล็กทำหน้าที่เป็นทางผ่านของเส้นแรงแม่เหล็ก ผลิตจากแผ่นเหล็กซิลิคอนคุณภาพสูงตัดเป็นแผ่นบาง ๆ เคลือบฉนวนนำมาซ้อนทับกัน (Laminated Sheet) เพื่อลดการสูญเสียพลังงานในแกนเหล็กจากกระแสวน (Eddy Current) และฮีสเทอรีซิส ทำให้หม้อแปลงไฟฟ้ามีประสิทธิภาพการส่งผ่านกำลังสูง
2. ชุดขดลวดปฐมภูมิและทุติยภูมิสำหรับการเหนี่ยวนำ
ชุดขดลวดตัวนำทองแดงหรืออะลูมิเนียมหุ้มฉนวน แบ่งออกเป็นขดลวดปฐมภูมิที่รับไฟเข้า และขดลวดทุติยภูมิที่ส่งไฟออก อัตราส่วนจำนวนรอบการพันขดลวดจะเป็นตัวกำหนดระดับแรงดันไฟฟ้าว่าจะเพิ่มขึ้นหรือลดลง เพื่อให้เหมาะสมกับสเปกของเครื่องใช้ไฟฟ้าหน้างาน
3. สื่อฉนวนไฟฟ้าและระบบระบายความร้อนประจำโครงสร้าง
เนื่องจากกระแสไฟฟ้าความจุสูงทำให้เกิดความร้อนสะสม ระบบฉนวนจึงทำหน้าที่ป้องกันไม่ให้ขดลวดลัดวงจรถึงกัน หรือลัดวงจรลงแกนเหล็ก โดยใช้น้ำมันหม้อแปลงหรือสารเรซินคุณภาพสูงร่วมกับช่องระบายอากาศ เพื่อช่วยถ่ายเทความร้อนออกจากตัวหม้อแปลงไฟฟ้าตลอดเวลา
4. ตัวถังบรรจุอุปกรณ์และถังรักษาระดับน้ำมันฉนวน
ถังหม้อแปลงผลิตจากแผ่นเหล็กหนาที่ผ่านการอบพ่นสีกันสนิม ทำหน้าที่ห่อหุ้มแกนเหล็กและชุดขดลวดไว้อย่างมิดชิด สำหรับหม้อแปลงประเภทน้ำมัน จะมีถังสำรองน้ำมัน (Conservator Tank) ติดตั้งด้านบน เพื่อรองรับการขยายตัวและหดตัวของน้ำมันหม้อแปลงเมื่อระดับอุณหภูมิเปลี่ยนไป
5. อุปกรณ์ป้องกันความดันและบุชชิ่งจุดต่อสายไฟฟ้า
บุชชิ่ง (Bushing) ทำหน้าที่เป็นจุดต่อสายไฟผ่านโครงถังเหล็กไปยังขดลวดภายใน โดยมีฉนวนพอร์ซเลนหรือโพลีเมอร์หุ้มอย่างหนาแน่น เพื่อป้องกันกระแสไฟอาร์กข้ามลงดิน นอกจากนี้ยังมีอุปกรณ์ระบายความดันฉุกเฉิน ช่วยป้องกันถังหม้อแปลงบวมหรือแตกร้าวเมื่อเกิดความดันเกิน
ประเภทของหม้อแปลงไฟฟ้าที่นิยมใช้ในงานอุตสาหกรรม
การจำแนกประเภทของหม้อแปลงไฟฟ้าให้ตรงตามสภาพแวดล้อมหน้างาน แบ่งออกเป็น 3 รูปแบบหลัก ได้แก่
1. หม้อแปลงน้ำมัน สำหรับงานภายนอกและโหลดกำลังสูง

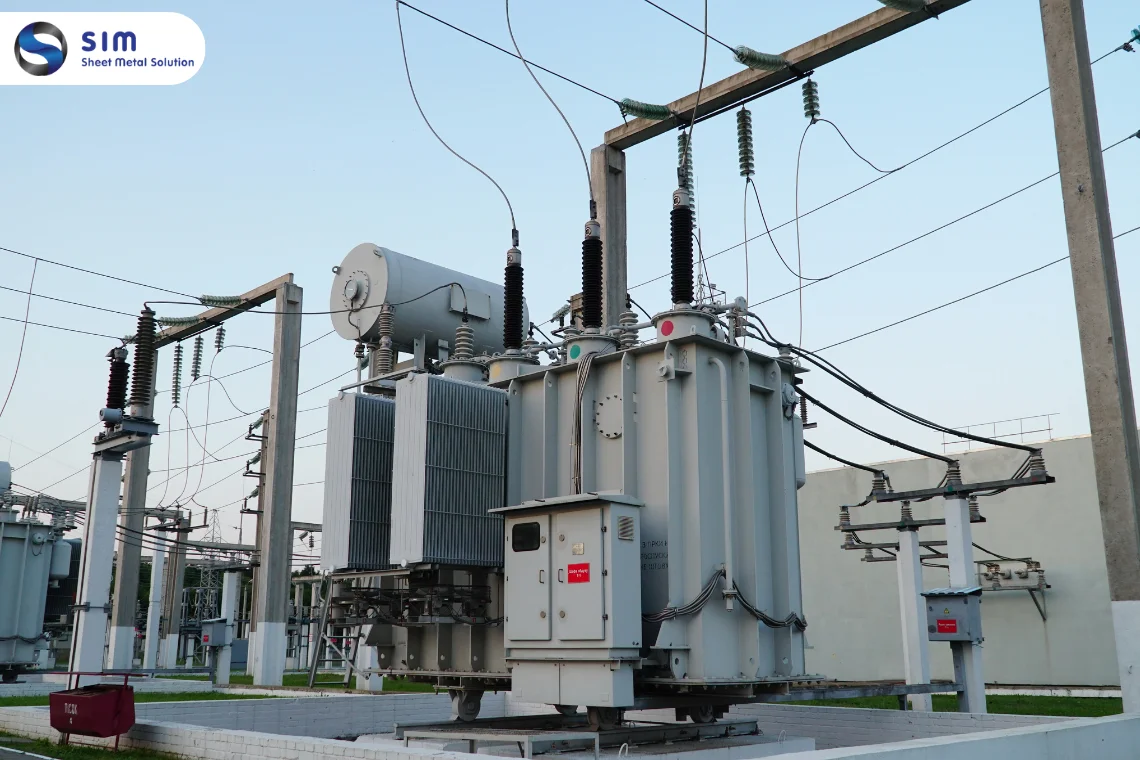

หม้อแปลงประเภทนี้นิยมใช้น้ำมันเป็นสื่อฉนวนและระบายความร้อน มีความทนทานต่อสภาพอากาศสูง ระบายความร้อนได้รวดเร็ว เหมาะกับการติดตั้งกลางแจ้งบนเสาไฟฟ้า หรือสนามย่อยนอกอาคารโรงงาน เพื่อรองรับการจ่ายกำลังไฟฟ้าระดับ megawatt ได้อย่างต่อเนื่อง
2. หม้อแปลงแบบแห้ง ความปลอดภัยสูงสำหรับภายในอาคาร
หม้อแปลงแบบแห้ง (Dry-Type) ใช้สารอีพ็อกซี่เรซินหล่อหุ้มขดลวดแทนน้ำมัน มีจุดเด่นคือไม่ติดไฟ ไม่เสี่ยงต่อการรั่วไหลของของเหลว และไร้ควันพิษ จึงได้รับความนิยมอย่างมากในการติดตั้งภายในห้องไฟฟ้าของอาคารสูง โรงพยาบาล ห้างสรรพสินค้า และศูนย์ข้อมูล
3. หม้อแปลงไฟฟ้า 3 เฟส สำหรับงานโรงงานและอาคารสูง
การจ่ายกำลังไฟปริมาณมหาศาลจำต้องพึ่งพาหม้อแปลงไฟฟ้า 3 เฟส ซึ่งมีสาย Line 3 เส้นและ Neutral 1 เส้น สามารถจ่ายแรงดันไฟฟ้าได้ทั้ง 220V และ 380V ในระบบเดียว ช่วยกระจายภาระโหลดได้อย่างสมดุล และให้กำลังไฟคงที่สมบูรณ์สำหรับมอเตอร์และเครื่องจักรกลหนัก
4 ปัจจัยสำคัญในการเลือกหม้อแปลงไฟฟ้า
- คำนวณพิกัดกำลังไฟฟ้า (kVA Rating): รวบรวมกำลังไฟฟ้ารวมของอุปกรณ์ทั้งหมด แล้วเผื่อ Safety Factor เพิ่มอีก 20-30% เพื่อป้องกันไม่ให้หม้อแปลงไฟฟ้าทำงานหนักเกินพิกัดตลอดเวลา
- ระบุระดับแรงดันไฟฟ้า (Primary & Secondary Voltage): ตรวจสอบแรงดันไฟขาเข้าจากระบบจ่ายไฟของการไฟฟ้าฯ และแรงดันไฟขาออกที่อุปกรณ์ปลายทางต้องการใช้งานให้แม่นยำ
- พิจารณาพื้นที่และสภาพแวดล้อมการติดตั้ง: ติดตั้งภายนอกอาคารควรเลือกหม้อแปลงแบบน้ำมัน หากเป็นพื้นที่ปิดภายในอาคารที่เน้นความปลอดภัยจากอัคคีภัย ควรเลือกระบบหม้อแปลงแบบแห้ง
- มาตรฐานการผลิตและใบรับรองคุณภาพ: เลือกผลิตภัณฑ์ที่ผ่านการทดสอบตามมาตรฐานสากล เช่น IEC หรือ มอก. เพื่อสร้างความมั่นใจในความปลอดภัยระยะยาว
ยกระดับความปลอดภัยระบบจ่ายไฟด้วยตู้ควบคุมไฟฟ้าจาก SIM
เมื่อหม้อแปลงไฟฟ้าปรับแรงดันไฟลงมาแล้ว ด่านสำคัญถัดไปคือการกระจายไฟเข้าสู่ตู้ควบคุมไฟฟ้าอย่างปลอดภัย SIM หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ไฟ และตู้สวิทช์บอร์ด มาตรฐาน ISO 9001 และ ISO 14001 เราเชี่ยวชาญการออกแบบประกอบตู้ MDB รองรับระบบไฟจากหม้อแปลง โดยทีมวิศวกรมืออาชีพ เพื่อส่งมอบบริภัณฑ์ควบคุมไฟที่ทนทาน ปลอดภัย และตรงต่อเวลาแก่ทุกโครงการ
สรุป วางระบบส่งจ่ายพลังงานไฟฟ้าที่มั่นคงและยั่งยืน
การเลือกใช้งานหม้อแปลงไฟฟ้าที่ได้มาตรฐานและมีพิกัดกำลังเหมาะสม คือรากฐานสำคัญของความมั่นคงในระบบไฟฟ้า หากท่านต้องการคำแนะนำเกี่ยวกับตู้กระจายไฟหลักหรือตู้คอนโทรลที่ต่อร่วมกับหม้อแปลง SIM พร้อมนำประสบการณ์กว่า 50 ปี ในงานตัด เจาะ พับโลหะ และสั่งผลิตตู้ไฟคุณภาพ มาช่วยสร้างระบบพลังงานที่ปลอดภัยและยั่งยืนให้แก่ธุรกิจของท่าน
