เจาะลึก Stabilizer คืออะไร ช่วยปรับแรงดันไฟได้อย่างไร

สภาวะความผันผวนทางไฟฟ้าภายในอาคารและโรงงานอุตสาหกรรม ไม่ว่าจะเป็นปัญหาไฟตก ไฟเกิน หรือไฟกระชาก ถือเป็นปัจจัยแฝงที่ทำลายฮาร์ดแวร์อิเล็กทรอนิกส์ราคาสูงโดยไม่รู้ตัว การทำความเข้าใจว่า Stabilizer คืออะไร และทำหน้าที่ปรับสมดุลแรงดันไฟอย่างไร จะช่วยให้วิศวกรสามารถเลือกใช้เครื่องปรับแรงดันไฟฟ้าได้อย่างตรงสเปก ป้องกันความเสียหายของระบบ และยืดอายุการใช้งานอุปกรณ์ได้อย่างยั่งยืน

ทำความเข้าใจนิยามทางวิศวกรรมว่า Stabilizer คืออะไร

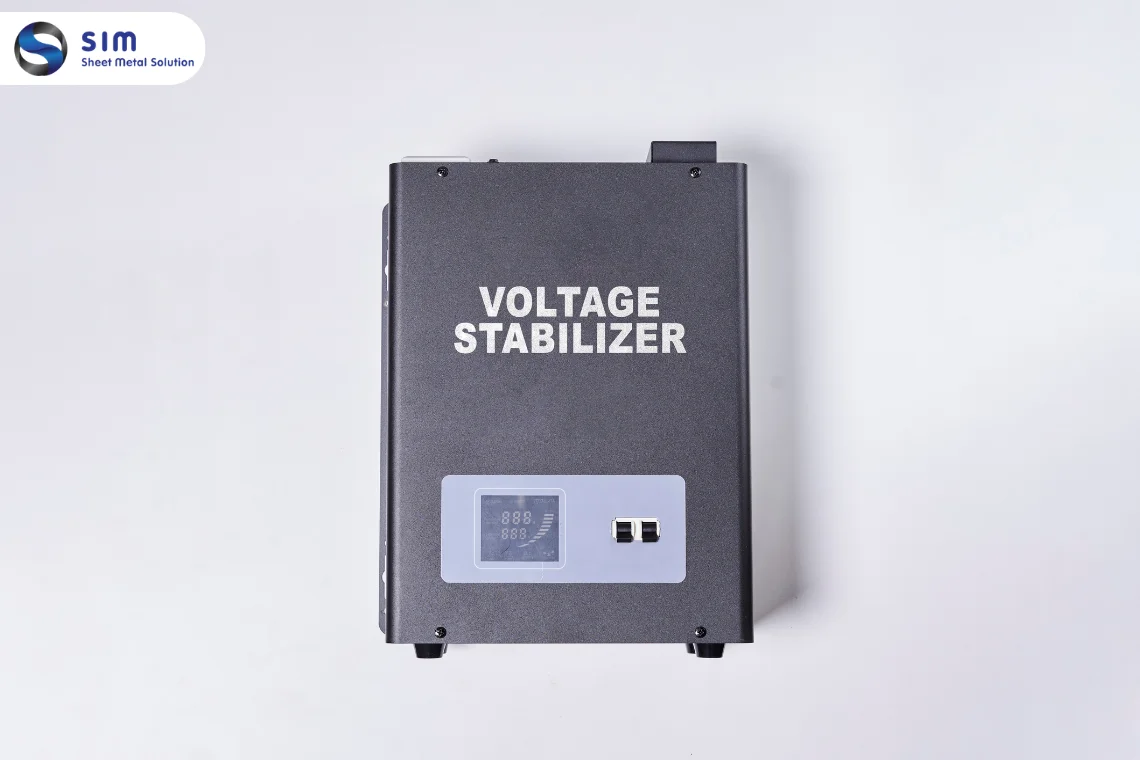

หากอธิบายตามหลักวิศวกรรมไฟฟ้า Stabilizer คือเครื่องรักษาระดับแรงดันไฟฟ้า หรือที่นิยมเรียกว่า Automatic Voltage Regulator (AVR) ทำหน้าที่คอยตรวจจับแรงดันไฟฟ้าขาเข้าจากสายเมน หากเกิดสภาวะไฟตกหรือไฟเกิน ตัวเครื่องจะทำการปรับยกระดับหรือลดแรงดันไฟให้อยู่ในเกณฑ์มาตรฐานคงที่ 220V หรือ 380V อย่างอัตโนมัติ เพื่อป้องกันไม่ให้คลื่นกระแสไฟที่ไม่เสถียรไหลเข้าสู่บริภัณฑ์ไฟฟ้าปลายทาง

หลักการทำงานเชิงวิศวกรรมของเครื่องปรับแรงดันไฟฟ้า

กระบวนการทำงานของเครื่องปรับแรงดันไฟฟ้า เริ่มต้นจากการรับกระแสไฟจากแหล่งจ่ายหลักเข้าสู่แผงวงจรควบคุมอิเล็กทรอนิกส์ (Control Circuit) เพื่อเปรียบเทียบค่าแรงดันไฟขาเข้ากับค่าอ้างอิง หากพบความคลาดเคลื่อน วงจรจะส่งสัญญาณสั่งการไปยังชุดขดลวดแทปหม้อแปลงไฟฟ้า เพื่อทำการปรับแรงดันให้กลับมาคงที่สม่ำเสมอ พร้อมทำการกรองสัญญาณรบกวนทางไฟฟ้าก่อนจ่ายไฟออกไปใช้งาน

เจาะลึก 3 ส่วนประกอบหลักขดลวดของ Stabilizer คืออะไร

โครงสร้างภายในของเครื่องรักษาระดับแรงดันไฟฟ้า อาศัยการทำงานประสานกันของขดลวดแม่เหล็ก 3 ส่วนหลัก ดังนี้

1. ขดลวด M รับกระแสไฟหลักและสร้างฟลักซ์แม่เหล็ก

ขดลวด M (M-Winding Section) ทำหน้าที่เป็นขดลวดหลักในการรับกระแสไฟฟ้าจากเฟส R, S, T เข้าสู่ตัวเครื่อง จากนั้นจะทำการแปลงพลังงานไฟฟ้าให้กลายเป็นเส้นแรงแม่เหล็กหรือฟลักซ์แม่เหล็ก (Magnetic Flux) วิ่งวนอยู่ภายในแกนเหล็ก เพื่อเตรียมพร้อมสำหรับการเหนี่ยวนำแรงดันไฟฟ้าในขั้นตอนถัดไป

2. ขดลวด J ควบคุมการปรับแรงดันไฟให้สมดุลสม่ำเสมอ

ขดลวด J (J-Winding Section) ทำหน้าที่ในการปรับแต่งและรักษาสมดุลของแรงดันไฟฟ้า โดยจะทำงานร่วมกับขดลวด M เพื่อสร้างแรงแม่เหล็ก (Magnetic Force) เหนี่ยวนำแรงดันไฟในแต่ละเฟสให้ยกขึ้นหรือลดลงอย่างแม่นยำ ส่งผลให้แรงดันไฟขาออกมีความสม่ำเสมอตามพิกัดที่กำหนดไว้

3. ขดลวด K กรองสัญญาณรบกวนและดูดซับฮาร์มอนิกในระบบ

ขดลวด K (K-Winding Section) ทำหน้าที่เป็นฟิลเตอร์กรองสัญญาณรบกวนทางไฟฟ้า โดยจะดูดซับแรงดันเกินชั่วขณะ คลื่นความถี่แปลกปลอม และกระแสฮาร์มอนิก (Harmonics) ที่เกิดจากการเปิด-ปิดมอเตอร์ หรือเครื่องเชื่อมไฟฟ้า ป้องกันไม่ให้สัญญาณรบกวนส่งผ่านไปทำลายแผงวงจรอิเล็กทรอนิกส์ของอุปกรณ์ปลายทาง

3 ประเภท เครื่องรักษาระดับแรงดันไฟฟ้า ยอดนิยมในระบบไฟ

การจำแนกประเภทของเครื่องรักษาระดับแรงดันไฟฟ้าให้ตรงตามโจทย์หน้างาน แบ่งออกเป็น 3 รูปแบบหลัก ได้แก่

1. Relay Type สำหรับเครื่องใช้ไฟบ้านและงานประหยัดงบ

ระบบ Relay Type จะใช้วงจรอิเล็กทรอนิกส์ควบคุมการสลับขดลวดหม้อแปลงผ่านรีเลย์ มีจุดเด่นที่น้ำหนักเบา ขนาดกะทัดรัด และราคาประหยัด เหมาะสำหรับใช้ป้องกันไฟตก ไฟกระชาก ให้แก่เครื่องใช้ไฟฟ้าขนาดเล็กหรือปั๊มน้ำ แต่มีข้อจำกัดเรื่องเสียงคลิกขณะรีเลย์ทำงาน และระดับความแม่นยำอยู่ในช่วงประมาณ ±3-5%

2. Servo Motor Type ปรับแรงดันต่อเนื่องแม่นยำสูง

ระบบ Servo Motor ใช้มอเตอร์เซอร์โวหมุนปรับตำแหน่งแปรงถ่านบนหม้อแปลง เพื่อควบคุมแรงดันไฟได้อย่างราบรื่นและต่อเนื่อง ให้ความแม่นยำสูงถึง ±1-3% เหมาะสำหรับอุปกรณ์ที่ต้องการแรงดันไฟฟ้านิ่งสม่ำเสมอ เช่น แอร์ คอมพิวเตอร์ ตู้แช่ เครื่องมือวิทยาศาสตร์ และเครื่องจักรในไลน์การผลิตอุตสาหกรรม

3. Static Type ตอบสนองเร็วไร้เสียงรบกวนสำหรับระบบ IT

ระบบ Static Stabilizer ทำงานด้วยอุปกรณ์อิเล็กทรอนิกส์กำลัง (Solid State) ในการสวิตช์แรงดันไฟโดยไร้ชิ้นส่วนเคลื่อนที่ มีความเร็วในการตอบสนองสูงมากภายในเวลาไม่เกิน 10 มิลลิวินาที ไร้เสียงรบกวน เหมาะอย่างยิ่งสำหรับห้องเซิร์ฟเวอร์ ศูนย์ข้อมูล (Data Center) และเครื่องมือทางการแพทย์ที่ห้ามเกิดแรงดันไฟตกแม้เพียงเสี้ยววินาที

ป้องกันไฟตก ไฟกระชาก ด้วยตู้ไฟมาตรฐานจาก SIM

การติดตั้งอุปกรณ์รักษาระดับแรงดันไฟให้ปลอดภัย ลำดับขั้นตอนที่มองข้ามไม่ได้คือการเดินสายไฟและต่อพ่วงเข้ากับ ตู้ไฟ ที่แข็งแรง SIM หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ไฟ และตู้สวิทช์บอร์ด มาตรฐาน ISO 9001 และ ISO 14001 เราพร้อมจัดหาตู้ควบคุมไฟฟ้าทั้งแบบมาตรฐานและแบบสั่งผลิตพิเศษ (Made to Order) ที่มีช่องจัดเก็บ เครื่องปรับแรงดันไฟฟ้า อย่างเป็นระเบียบ ทนทาน และปลอดภัย

สรุป วางระบบจ่ายไฟนิ่งมั่นคงด้วยโซลูชันตู้ไฟจาก SIM

การทำความเข้าใจว่า Stabilizer คืออะไร จะช่วยให้อาคารและสถานประกอบการสามารถเลือกป้องกันไฟตก ไฟกระชากได้อย่างถูกวิธี หากท่านต้องการตู้ควบคุมไฟฟ้า ตู้สวิตช์บอร์ด MDB หรือรางเดินสายไฟสเปกมาตรฐานสากล SIM พร้อมนำประสบการณ์กว่า 50 ปี ในงานพับโลหะและประกอบตู้ไฟ มาช่วยสร้างระบบพลังงานที่มั่นคงและปลอดภัยให้แก่ธุรกิจของท่าน

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อย

Stabilizer คืออุปกรณ์ที่แตกต่างจาก UPS อย่างไร?

Stabilizer คืออุปกรณ์ที่ทำหน้าที่ปรับแรงดันไฟฟ้าให้คงที่เมื่อไฟตกหรือไฟเกินแต่ไม่มีแบตเตอรี่สำรองไฟ ส่วน UPS ทำหน้าที่สำรองจ่ายไฟเมื่อเกิดเหตุไฟฟ้าดับ ควบคู่ไปกับการปรับแรงดันไฟเบื้องต้น

การคำนวณขนาด kVA ของ Stabilizer มีสูตรอย่างไร?

นำกำลังไฟวัตต์ (W) ของอุปกรณ์ทั้งหมดมารวมกัน จากนั้นหารด้วยค่า Power Factor (ประมาณ 0.8) แล้วคูณเผื่อ Safety Factor เพิ่มอีก 20-30% เพื่อได้พิกัด kVA ที่รองรับโหลดกระชากช่วงเริ่มต้นทำงานได้อย่างปลอดภัย

สัญญาณเตือนแบบไหนที่อาคารต้องติด Stabilizer ด่วน?

เมื่อพบอาการหลอดไฟกะพริบหรี่บ่อยครั้ง อุปกรณ์อิเล็กทรอนิกส์รีสตาร์ตตัวเองโดยไม่ทราบสาเหตุ หรือคอมเพรสเซอร์แอร์ทำงานสะดุด ซึ่งเป็นสัญญาณระบุว่าแรงดันไฟสายเมนมีความผันผวนสูงจนเสี่ยงให้อุปกรณ์เสียหาย
