สายดินคืออะไร? รู้จักหลักการทำงานและระบบเซฟตี้ของอาคาร

ในระบบวิศวกรรมไฟฟ้าของอาคารและโรงงานอุตสาหกรรม ความปลอดภัยคือหัวใจสำคัญที่ไม่สามารถมองข้ามได้ แม้ระบบจ่ายไฟฟ้าจะถูกออกแบบมาอย่างรัดกุมเพียงใด แต่ความเสี่ยงจากไฟฟ้ารั่วหรือกระแสไฟกระชากก็ยังคงเกิดขึ้นได้เสมอ สายดินจึงเปรียบเสมือนด่านปราการความปลอดภัยด่านสุดท้าย ที่ทำหน้าที่ปกป้องทั้งชีวิตมนุษย์และโครงสร้างอุปกรณ์ไฟฟ้าภายในอาคารอย่างมีประสิทธิภาพ

ทำความเข้าใจนิยามความปลอดภัยว่า สายดิน หรือสายกราวด์คืออะไร

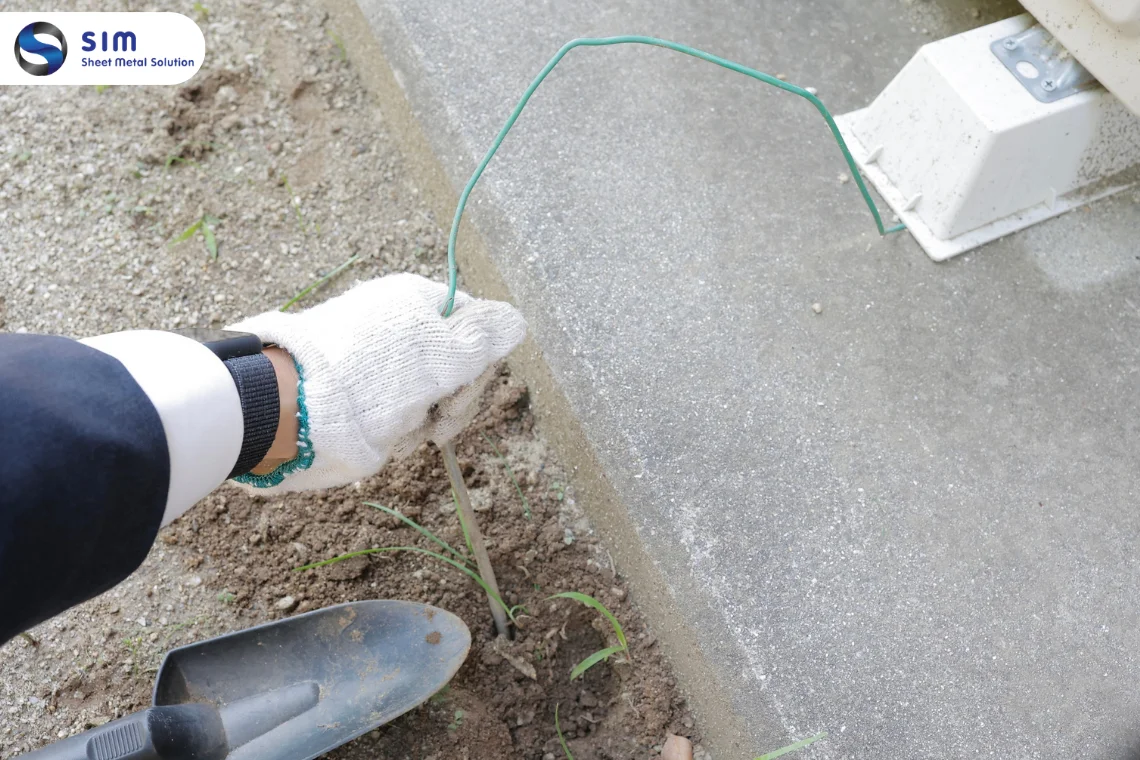

สายดิน หรือที่นิยมเรียกว่าสายกราวด์ คือตัวนำไฟฟ้าที่เชื่อมต่อจากโครงโลหะของเครื่องใช้ไฟฟ้าหรือตู้ควบคุมไฟฟ้าลงสู่พื้นดินโดยตรง สายเส้นนี้ไม่ได้มีไว้เพื่อการนำกระแสไฟฟ้าในภาวะการทำงานปกติ แต่ถูกออกแบบมาให้เป็นเส้นทางผ่านที่มีความต้านทานต่ำพิเศษ เพื่อระบายกระแสไฟฟ้าส่วนเกินหรือไฟฟ้ารั่วไหลให้ลงสู่พื้นโลกได้อย่างรวดเร็วและปลอดภัย

4 หน้าที่หลักของสายต่อลงดินในการปกป้องชีวิตและทรัพย์สิน

การติดตั้งระบบสายดินตามมาตรฐานวิศวกรรม มีบทบาทสำคัญอย่างยิ่งต่อความมั่นคงปลอดภัยของระบบไฟฟ้า โดยทำหน้าที่หลัก 4 ด้านดังนี้

1. การป้องกันอันตรายร้ายแรงจากสภาวะกระแสไฟดูดส่วนบุคคล

เมื่อเกิดสภาวะฉนวนสายไฟชำรุดจนกระแสไฟฟ้ารั่วไหลมายังโครงโลหะภายนอก หากมีมนุษย์ไปสัมผัสโครงโลหะขณะที่เกิดไฟรั่ว สายดินจะทำหน้าที่เป็นเส้นทางลัดให้กระแสไฟฟ้าไหลลงสู่พื้นดินแทนการไหลผ่านร่างกายมนุษย์ เนื่องจากสายดินมีค่าความต้านทานต่ำกว่าร่างกายหลายเท่า จึงช่วยป้องกันอันตรายจากการถูกไฟฟ้าดูดได้อย่างทันท่วงที

2. การป้องกันความเสียหายเชิงโครงสร้างต่อเครื่องใช้ไฟฟ้าและเครื่องจักร

ในสภาวะที่เกิดฟ้าผ่าในบริเวณใกล้เคียง หรือเกิดแรงดันไฟฟ้ากระชากชั่วขณะจากระบบจ่ายไฟ สายดินจะช่วยทำหน้าที่ถ่ายเทประจุไฟฟ้าพลังงานสูงเหล่านั้นลงสู่พื้นดินก่อนที่จะเข้าทำลายแผงวงจรอิเล็กทรอนิกส์หรือระบบควบคุมของเครื่องจักร ช่วยยืดอายุการใช้งานและลดความเสี่ยงต่อการเกิดอัคคีภัยจากความร้อนสะสม

3. การช่วยกระตุ้นให้อุปกรณ์ตัดไฟอัตโนมัติทำงานได้อย่างสมบูรณ์

ปริมาณกระแสไฟฟ้ารั่วที่ไหลผ่านสายดินอย่างรวดเร็วจะทำให้เกิดกระแสลัดวงจรขนาดใหญ่พอที่จะกระตุ้นให้เบรกเกอร์ หรือเครื่องตัดไฟรั่ว (RCD/RCBO) รับรู้ถึงความผิดปกติของการไหลกลับของกระแสไฟฟ้า และทำการตัดวงจรไฟฟ้าทันที ซึ่งหากไม่มีสายดิน อุปกรณ์เซฟตี้เหล่านี้อาจไม่ทำงานจนกว่าจะมีคนไปสัมผัสไฟรั่ว

4. การรักษาระดับแรงดันไฟฟ้าให้คงที่เพื่อลดสัญญาณรบกวนในระบบ

สายดินช่วยสร้างจุดอ้างอิงศักย์ไฟฟ้าที่ 0 โวลต์ ให้แก่ระบบไฟฟ้าทั้งหมด ทำให้ระดับแรงดันไฟฟ้าภายในอาคารมีความเสถียร ลดการเกิดคลื่นสัญญาณรบกวน (Noise) ในระบบการสื่อสารและระบบควบคุมอัตโนมัติ ซึ่งมีความสำคัญอย่างมากสำหรับตู้ควบคุมไฟฟ้าในงานอุตสาหกรรม

ข้อแตกต่างทางวิศวกรรมไฟฟ้าระหว่างสายดินและสายนิวทรัล

แม้ว่าสายดิน และสายนิวทรัลจะถูกนำมาเชื่อมต่อร่วมกัน ณ จุดลงดินหลักภายในตู้ไฟ หรือตู้เมนสวิตช์ แต่ในทางวิศวกรรมไฟฟ้า ทั้งสองสายมีหน้าที่และสภาวะการทำงานที่แตกต่างกันโดยสิ้นเชิงดังนี้

• สายนิวทรัล (Neutral – N): เป็นสายตัวนำในวงจรไฟฟ้าปกติ ทำหน้าที่เป็นเส้นทางไหลกลับของกระแสไฟฟ้าไปยังหม้อแปลงเพื่อให้วงจรครบสมบูรณ์ ในภาวะปกติจึง มีกระแสไฟฟ้าไหลผ่านตลอดเวลา
• สายดิน (Ground – G/E): เป็นสายตัวนำเพื่อความปลอดภัย ในสภาวะการทำงานปกติ ต้องไม่มีกระแสไฟฟ้าไหลผ่านโดยเด็ดขาด ทำหน้าที่รับกระแสไฟฟ้าเฉพาะเมื่อเกิดเหตุไฟฟ้ารั่วหรือผิดปกติเท่านั้น
• สภาวะความปลอดภัย: การนำสายดินไปใช้แทนสายนิวทรัลเป็นสิ่งที่ผิดมาตรฐานอย่างร้ายแรง เพราะจะทำให้โครงโลหะของอุปกรณ์ไฟฟ้ามีกระแสไฟไหลผ่านตลอดเวลา และสร้างอันตรายให้แก่ผู้ใช้งาน

เจาะลึกหลักการทำงานของระบบสายต่อลงดินในสภาวะปกติและสภาวะไฟรั่ว

การทำงานของระบบสายดินอาศัยกฎพื้นฐานทางฟิสิกส์ที่ว่า “กระแสไฟฟ้าจะเลือกไหลผ่านเส้นทางที่มีความต้านทานต่ำที่สุดเสมอ” ซึ่งมีรูปแบบการทำงานใน 2 สภาวะดังนี้

• การทำงานในสภาวะปกติ: กระแสไฟฟ้าไหลจากสายเฟส (L) ผ่านอุปกรณ์ไฟฟ้าและไหลกลับออกทางสายนิวทรัล (N) เต็มจำนวน ในขณะนี้สายดินจะอยู่ในสภาวะสแตนด์บายโดยไม่มีกระแสไฟฟ้าไหลผ่านเลย
• การทำงานเมื่อเกิดสภาวะไฟรั่ว: หากเกิดไฟรั่วลงโครงโลหะ กระแสไฟฟ้าจะพุ่งตรงเข้าสู่สายดินทันทีเนื่องจากถูกออกแบบให้มีความต้านทานต่ำมาก (ไม่เกิน 5 โอห์ม) ส่งผลให้เกิดกระแสไหลลงดินปริมาณมาก
• การตัดวงจรความปลอดภัย: กระแสไฟรั่วที่ระบายลงดินจะทำให้เครื่องตัดไฟรั่ว (RCD) ตรวจจับความไม่สมดุลของกระแสไฟระหว่างสาย L และ N ได้ หรือทำให้เบรกเกอร์ทริปปลดวงจรออกทันที ช่วยหยุดอันตรายก่อนเกิดความสูญเสีย

โครงสร้างและการติดตั้งระบบสายต่อลงดินให้ถูกต้องตามมาตรฐานสากล

การติดตั้งระบบสายดินให้สามารถทำงานได้จริงเมื่อเกิดเหตุฉุกเฉิน จำเป็นต้องปฏิบัติตามข้อกำหนดและมาตรฐานวิศวกรรมไฟฟ้าอย่างเคร่งครัด

1. มาตรฐานรหัสสีของฉนวนสายไฟตามข้อกำหนด มอก. และ IEC

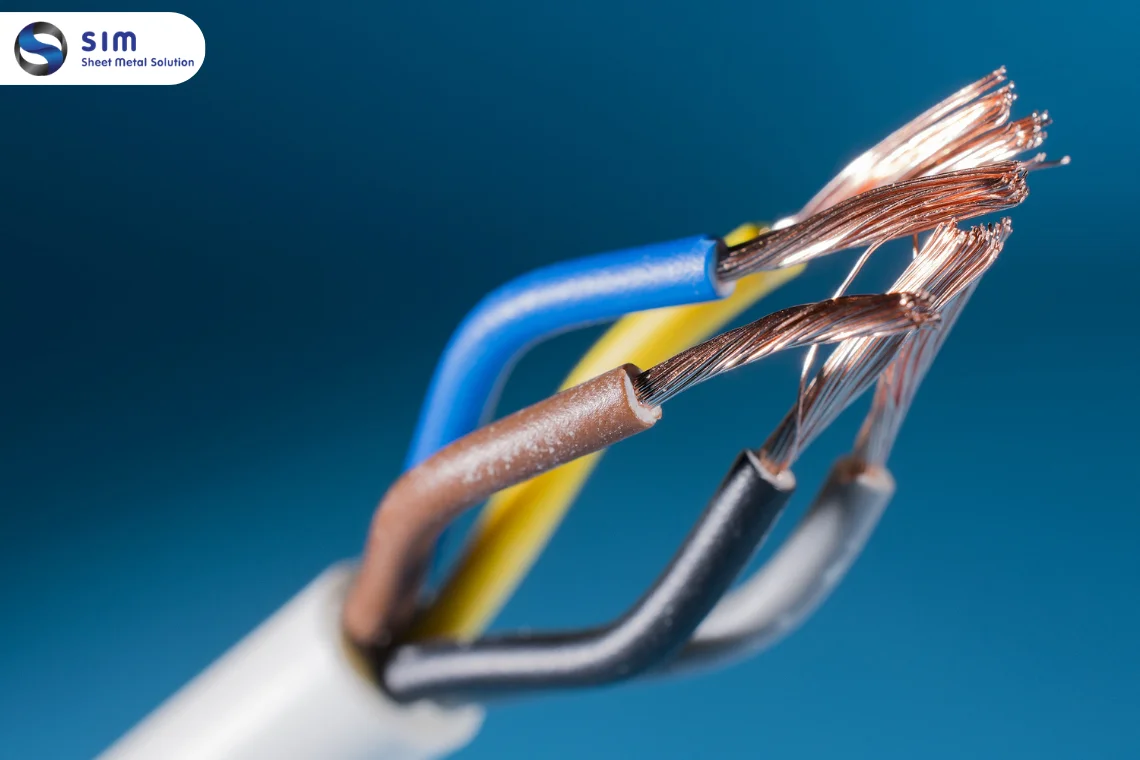

เพื่อให้เกิดความปลอดภัยในการติดตั้งและบำรุงรักษา มาตรฐาน มอก. 11-2553 และ IEC ได้กำหนดให้สายตัวนำต่อลงดินต้องใช้สายที่มีฉนวน สีเขียว หรือสีเขียวแถบเหลือง เท่านั้น ส่วนสายเฟสใช้สีน้ำตาล/ดำ/เทา และสายนิวทรัลใช้สีฟ้า เพื่อป้องกันความสับสนในการต่อสายเข้าตู้ไฟ

2. ส่วนประกอบสำคัญของระบบกราวด์ตั้งแต่หลักดินจนถึงบาร์ทองแดง

ระบบต่อลงดินที่สมบูรณ์ประกอบด้วย หลักดิน (Ground Rod) แท่งเหล็กหุ้มทองแดงยาวไม่น้อยกว่า 2.4 เมตร ตอกลงในชั้นดิน, สายต่อหลักดิน นำสัญญาณจากหลักดินสู่ตู้ควบคุม, บาร์กราวด์ (Ground Bar) แท่งทองแดงภายในตู้สวิทช์บอร์ดสำหรับกระจายสายดินไปยังวงจรย่อยต่าง ๆ

3. วิธีการตรวจสอบระบบสายต่อลงดินภายในอาคารด้วยเครื่องมือวัดไฟฟ้า

การตรวจสอบความสมบูรณ์ของระบบทำได้โดยใช้เครื่องมือ Earth Tester วัดค่าความต้านทานของหลักดินซึ่งต้องไม่เกิน 5 โอห์ม รวมถึงการใช้ Socket Tester สุ่มตรวจเต้ารับ 3 รูตามจุดต่าง ๆ เพื่อให้มั่นใจว่าสายต่อลงดินถูกเชื่อมต่อถึงกันทั้งระบบอย่างแท้จริง

ติดตั้งระบบบาร์กราวด์และสายต่อลงดินในตู้ควบคุมไฟฟ้าที่ SIM

บริษัท สยามอุตสาหกรรม และการผลิต จำกัด (SIM) ผู้เชี่ยวชาญด้านการตัด เจาะ พับโลหะภัณฑ์ และการผลิตตู้ควบคุมระบบไฟฟ้ามายาวนานกว่า 50 ปี ให้ความสำคัญกับระบบความปลอดภัยขั้นสูง ตู้ควบคุมไฟฟ้าและตู้สวิทช์บอร์ดทุกใบจาก SIM ได้รับการออกแบบให้มีบาร์กราวด์ทองแดงแท้ที่ได้มาตรฐานสากล พร้อมจุดต่อสายดินที่แข็งแรง ปลอดภัย และจัดวางตำแหน่งตามมาตรฐานวิศวกรรมไฟฟ้าอย่างแม่นยำ

สรุปสร้างรากฐานระบบไฟที่มั่นคงและปลอดภัยด้วยการเดินสายดินที่ได้มาตรฐาน

การติดตั้งระบบสายดินที่ถูกต้องร่วมกับอุปกรณ์ตู้ควบคุมไฟฟ้าที่มีคุณภาพ คือการลงทุนที่คุ้มค่าเพื่อปกป้องชีวิตและทรัพย์สินจากภัยแอบแฝงทางไฟฟ้า หากต้องการตู้ควบคุมไฟฟ้า ตู้ไฟกันน้ำ หรือตู้สวิตช์บอร์ดสั่งผลิตพิเศษที่ได้มาตรฐาน ISO9001 และ ISO14001 บริษัท สยามอุตสาหกรรม และการผลิต จำกัด (SIMi) พร้อมมอบผลิตภัณฑ์และบริการโดยทีมงานมืออาชีพ เพื่อระบบไฟฟ้าที่มั่นคงยั่งยืน

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อย (FAQs)

อาคารที่ใช้เต้ารับแบบ 2 รู สามารถติดตั้งระบบสายดินเพิ่มเติมในภายหลังได้หรือไม่?

สามารถทำได้ โดยต้องปรับปรุงระบบไฟฟ้าหลักด้วยการตอกหลักดิน และติดตั้งบาร์กราวด์ในตู้เมนสวิตช์ จากนั้นจึงเดินสายดินเส้นใหม่ไปยังเต้ารับย่อยทุกจุด แล้วทำการเปลี่ยนเต้ารับเดิมให้เป็นแบบ 3 รูโดยช่างผู้เชี่ยวชาญ

การใช้ปลั๊กแปลง 3 ขา เป็น 2 ขา เสียบกับเต้ารับที่ไม่มีระบบกราวด์ ปลอดภัยหรือไม่?

ไม่ปลอดภัย เนื่องจากเป็นการตัดการเชื่อมต่อของระบบสายดินออกไปโดยสิ้นเชิง หากเกิดกระแสไฟฟ้ารั่วที่ตัวเครื่องใช้ไฟฟ้า กระแสไฟจะไม่สามารถไหลลงดินได้ และจะไหลผ่านผู้ใช้งานที่ไปสัมผัสจนเกิดอันตรายถึงชีวิต

เพราะเหตุใดเครื่องใช้ไฟฟ้าบางชนิดจึงมีปลั๊กแค่ 2 ขา และไม่จำเป็นต้องมีสายดิน?

เครื่องใช้ไฟฟ้าเหล่านั้นจัดอยู่ในประเภทฉนวน 2 ชั้น (Double Insulation) ซึ่งสังเกตได้จากสัญลักษณ์สี่เหลี่ยมซ้อนกัน โครงสร้างภายนอกทำจากวัสดุที่เป็นฉนวนไฟฟ้าทั้งหมด จึงไม่มีโอกาสที่ไฟจะรั่วมายังผิวสัมผัส จึงใช้งานได้อย่างปลอดภัยโดยไม่ต้องมีสายดิน
