ในระบบการผลิตของโรงงานอุตสาหกรรม การบริหารจัดการพลังงานไฟฟ้าให้อยู่ในสภาวะสมดุลคือหัวใจสำคัญในการขับเคลื่อนเครื่องจักรอย่างมีเสถียรภาพ เครื่องวัดกระแสไฟฟ้าจึงเป็นบริภัณฑ์หน้าปัดที่ขาดไม่ได้บนแผงควบคุม เพื่อคอยมอนิเตอร์ปริมาณการโหลดกระแสไฟ ตรวจจับความผิดปกติ และเซฟตี้ระบบไฟฟ้าไม่ให้เกิดความเสียหาย บทความนี้จะพาทุกท่านไปเจาะลึกทุกมิติต้องรู้
ทำความเข้าใจนิยามและหลักการทำงานของเครื่องวัดกระแสไฟฟ้าในวงจร
ตามหลักวิศวกรรมไฟฟ้า เครื่องวัดกระแสไฟฟ้า หรือ แอมมิเตอร์ (Ammeter) คือ อุปกรณ์ที่ออกแบบมาเพื่อวัดอัตราการไหลของประจุไฟฟ้าในหนึ่งหน่วยเวลา โดยอาศัยหลักการแม่เหล็กไฟฟ้า (Electromagnetism) ที่เกิดขึ้นเมื่อกระแสไฟไหลผ่านขดลวด หรือใช้เซ็นเซอร์ตรวจจับการเหนี่ยวนำ เพื่อแปลงเป็นพลังงานกลในการเคลื่อนเข็มชี้ หรือแปลงเป็นสัญญาณดิจิทัลแสดงผลเป็นตัวเลข โดยต้องติดตั้งต่อเรียงเป็นวงจรร่วมกับสายไฟเพื่อให้อ่านค่าได้แม่นยำที่สุด

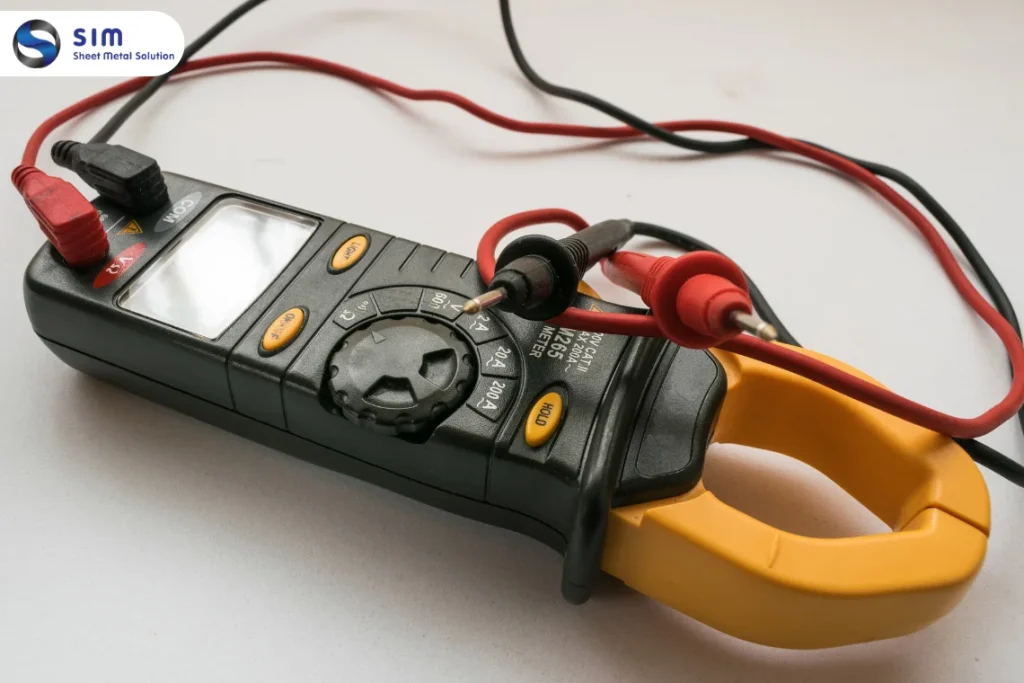

เจาะลึก 2 ประเภทของเครื่องวัดกระแสไฟฟ้า ที่นิยมใช้บนหน้าปัดแผงควบคุม
หน้าปัดของตู้สวิทช์บอร์ดในโรงงานอุตสาหกรรม มีการติดตั้งมาตรวัดกระแสไฟฟ้าเพื่อการเฝ้าระวัง 2 รูปแบบหลัก ซึ่งตอบโจทย์การใช้งานและงบประมาณที่แตกต่างกัน ดังนี้
1. Analog Ammeter หรือมาตรวัดแบบเข็มชี้สำหรับงานประหยัดต้นทุน
มาตรวัดแบบเข็มหรือแอมมิเตอร์แอนะล็อก อาศัยขดลวดเคลื่อนที่สร้างสนามแม่เหล็กเพื่อผลักเข็มชี้ไปตามสเกลบนหน้าปัด ข้อดีของเครื่องวัดกระแสไฟฟ้าประเภทนี้คือไม่ต้องพึ่งพาแบตเตอรี่หรือไฟเลี้ยง ทนทานต่อคลื่นรบกวนแม่เหล็กไฟฟ้า และมีราคาประหยัด เหมาะสำหรับติดตั้งในระบบควบคุมไฟที่ไม่ต้องการความรายละเอียดทศนิยมสูง
2. Digital Ammeter หรือมาตรวัดระบบอิเล็กทรอนิกส์แม่นยำสูงยุค 4.0
แอมมิเตอร์ระบบดิจิทัลใช้เซ็นเซอร์วัดกระแสและไมโครคอนโทรลเลอร์ประมวลผล แล้วแสดงค่าเป็นตัวเลขบนจอ LED หรือ LCD ข้อดีคือให้ค่าความละเอียดสูงมาก ลดความผิดพลาดในการอ่านสายตา (Parallax Error) พร้อมฟังก์ชันจัดเก็บข้อมูลและส่งต่อสัญญาณไร้สาย ทำให้เครื่องวัดกระแสไฟฟ้าชนิดนี้ตอบโจทย์ตู้ไฟยุคอุตสาหกรรม 4.0 อย่างสมบูรณ์แบบ
ความสำคัญของเครื่องมือวัดไฟฟ้า ในการบำรุงรักษาเชิงป้องกันประจำโรงงาน
การบำรุงรักษาเชิงป้องกัน (Preventive Maintenance) ภายในโรงงาน จำเป็นต้องอาศัยข้อมูลจริงจากเครื่องวัดกระแสไฟฟ้า ในการวิเคราะห์สภาวะการทำงานของมอเตอร์และเครื่องจักร หากค่ากระแสไฟฟ้าพุ่งสูงเกินพิกัดปกติ จะเป็นสัญญาณเตือนล่วงหน้าถึงการติดขัดเชิงกล หรือฉนวนขดลวดมอเตอร์เสื่อมสภาพ ช่วยให้วิศวกรวางแผนตัดไฟซ่อมแซมได้ทันเวลา ก่อนจะเกิดเหตุ ไฟฟ้าลัดวงจร หรือสายไฟละลาย
ปัจจัยสำคัญที่วิศวกรต้องนำมาพิจารณาก่อนเลือกประเภทมิเตอร์วัดไฟ
การคัดเลือกสเปกเครื่องวัดกระแสไฟฟ้าลงในแผงควบคุมไฟฟ้าอย่างเหมาะสม มีเกณฑ์พิจารณาเชิงเทคนิคดังต่อไปนี้
- ชนิดกระแสไฟฟ้า: ระบุให้ชัดเจนว่าต้องการวัดกระแสสลับ (AC) หรือกระแสตรง (DC)
- ช่วงพิกัดการวัด (Range): เลือกช่วงการวัดให้ครอบคลุมพิกัดกระแสสูงสุดของโหลด และพิจารณาใช้ร่วมกับหม้อแปลงกระแส (Current Transformer: CT) สำหรับงานกระแสสูง
- ระดับความแม่นยำ (Accuracy Class): พิจารณาเปอร์เซ็นต์ความคลาดเคลื่อนที่ยอมรับได้ในระบบ
- ขนาดมิติการติดตั้งหน้าปัด: เช็กขนาดกรอบเจาะตู้ (Cut-out Size) เพื่อให้ประกอบเข้ากับหน้าปัดตู้ไฟได้พอดี
- ระบบการเชื่อมต่อสื่อสาร: สำหรับตู้ไฟสมาร์ตคอมพิวเตอร์ ควรเลือกประเภทที่มีพอร์ต RS-485 หรือ Modbus

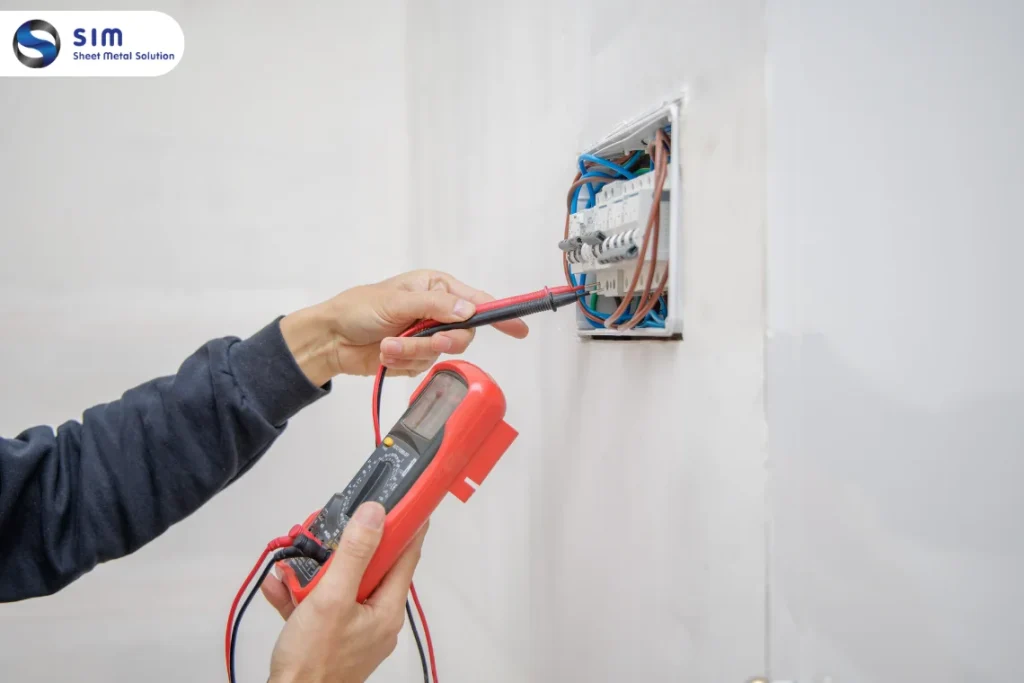

ขั้นตอนและเทคนิคการติดตั้งแอมมิเตอร์ร่วมกับวงจรไฟฟ้าอย่างถูกวิธีและปลอดภัย
การประกอบและเชื่อมต่อเครื่องวัดกระแสไฟฟ้าเข้ากับแผงคอนโทรล ต้องปฏิบัติตามมาตรฐานวิศวกรรมเพื่อป้องกันอันตรายอย่างเคร่งครัด
- ดับแหล่งจ่ายไฟหลักทุกครั้ง: ทำการ Lockout/Tagout สับเมนเบรกเกอร์ลงก่อนสัมผัสอุปกรณ์
- ต่อวัดแบบอนุกรมกับวงจร: ห้ามนำแอมมิเตอร์ไปต่อขนานกับแหล่งจ่ายไฟเด็ดขาด เพราะจะเกิดการช็อตข้ามเฟสทันที
- การใช้หม้อแปลงกระแส (CT) ช่วยวัด: สำหรับกระแสสูงกว่า 5A ต้องใช้ CT เป็นตัวแปลงกระแส และห้ามเปิดวงจรด้านลูกขนาน (Secondary) ของ CT ขณะมีไฟไหลผ่านเด็ดขาด
- ขันยึดขั้วต่อสายไฟให้แน่นหนา: ตรวจสอบจุดกวดสกรูให้แน่นหนาเพื่อป้องกันความร้อนสะสมและการเกิดสปาร์ก
แนวทางการดูแลและบำรุงรักษาเครื่องมือวัดให้พร้อมใช้งานยาวนาน
เพื่อให้เครื่องวัดกระแสไฟฟ้าทำงานได้อย่างเที่ยงตรงและมีอายุการใช้งานที่ยาวนาน ควรปฏิบัติ ดังนี้
- ทำความสะอาดคราบฝุ่นละออง: ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดฝุ่นหน้าปัดเป็นประจำ หลีกเลี่ยงน้ำยาเคมีกัดกร่อน
- เซตศูนย์เข็มชี้ Ammeter Analog: ปรับสกรูเซตศูนย์ (Zero Adjustment) เมื่อไม่มีกระแสไฟไหลผ่าน
- ตรวจสอบการสอบเทียบ (Calibration): นำเครื่องมือส่งสอบเทียบกับห้องปฏิบัติการมาตรฐานอย่างน้อยปีละ 1 ครั้ง
- ตรวจเช็กความชื้นรอบตู้ควบคุม: ติดตั้งพัดลมระบายอากาศหรือฮีตเตอร์ควบคุมความชื้นเพื่อป้องกันไอความชื้นเกาะแผงวงจรดิจิทัล
นวัตกรรมหน้าปัดเครื่องวัดกระแสไฟฟ้า และระบบดิจิทัลบนตู้ไฟของ SimThai
SimThai หรือ บริษัท สยามอุตสาหกรรมและการผลิต จำกัด เป็นผู้นำด้านการผลิตตู้ควบคุมระบบไฟฟ้าที่ได้รับมาตรฐาน ISO 9001 และ ISO 14001 เราออกแบบและประกอบตู้ไฟ และตู้สวิทช์บอร์ดสเปกพิเศษ (Made to Order Cabinet) ที่มีการเจาะติดตั้งเครื่องวัดกระแสไฟฟ้าระบบดิจิทัลและแอนะล็อกอย่างประณีต สายวายริ่งเป็นระเบียบ ปลอดภัย ทนทาน และพร้อมส่งมอบเทคโนโลยีตู้ไฟรักษ์โลกที่ตอบโจทย์โรงงานยุค 4.0 ได้อย่างสมบูรณ์แบบ
สรุปบริหารพลังงานไฟฟ้าในโรงงานอย่างแม่นยำและปลอดภัยด้วยเครื่องวัดมาตรฐาน
การเลือกใช้เครื่องวัดกระแสไฟฟ้าที่ได้สเปกมาตรฐาน คือการลงทุนที่คุ้มค่าเพื่อยกระดับความปลอดภัยและเพิ่มประสิทธิภาพการใช้พลังงานในโรงงาน หากท่านใดต้องการออกแบบติดตั้งตู้ควบคุมไฟสเปกพิเศษ SimThai พร้อมให้บริการด้วยทีมงานมืออาชีพที่มีประสบการณ์ยาวนานกว่า 50 ปี เพื่อส่งมอบตู้ไฟและระบบควบคุมไฟฟ้าที่มั่นคง ปลอดภัย และได้มาตรฐานสากลให้แก่โครงการของคุณ
สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่
- โทร : 081-358-7446
- Line : @siamindustry (มี @ ด้านหน้า)
- อีเมล : info@simthai.com
- Facebook : สยามอุตสาหกรรมและการผลิต
คำถามที่พบบ่อย (FAQs)
เหตุใดการต่อเครื่องวัดกระแสไฟฟ้า หรือแอมมิเตอร์จึงต้องต่อแบบอนุกรมกับวงจร?
การวัดกระแสไฟคือการวัดปริมาณประจุไฟฟ้าที่ไหลผ่านสายไฟ เครื่องวัดกระแสไฟฟ้าจึงถูกออกแบบให้มีความต้านทานภายในต่ำมาก การต่อแบบอนุกรมจะทำให้กระแสทั้งหมดไหลผ่านตัววัดได้ตรง ๆ แต่หากนำไปต่อขนาน กระแสไฟจะลัดวงจรผ่านตัววัดทันทีจนเกิดการระเบิดเสียหาย
แอมมิเตอร์แบบแคล้มป์ (Clamp-On Ammeter) มีข้อดีที่เหนือกว่าแบบทั่วไปอย่างไร?
ข้อดีหลักคือเรื่องความสะดวกและความปลอดภัย ช่างไฟสามารถใช้ปากแคล้มป์คล้องรอบสายไฟเพื่อวัดกระแสได้ทันทีโดยอาศัยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยไม่ต้องตัดต่อสายไฟหรือหยุดการทำงานของเครื่องจักรในไลน์ผลิต
การติดตั้งตู้ควบคุมระบบไฟฟ้า จำเป็นต้องติดตั้งมาตรวัดกระแสแยกเฟสหรือไม่?
สำหรับตู้ไฟระบบ 3 เฟส จำเป็นอย่างยิ่งที่จะต้องติดตั้งเครื่องวัดกระแสไฟฟ้าแยกวัดทั้ง 3 เฟส (L1, L2, L3) หรือใช้ดิจิทัลมิเตอร์แบบสลับเฟสได้ เพื่อตรวจเช็กการกระจายโหลดไฟฟ้าให้สมดุล ป้องกันปัญหาแรงดันตกและป้องกันหม้อแปลงทำงานหนักเกินไป
