เจาะลึกขนาดตู้ไฟสำเร็จรูป และวิธีเลือกใช้งานให้คุ้มค่า

การวางระบบไฟฟ้าให้มีประสิทธิภาพและมีความปลอดภัยสูงสุด ปัจจัยหนึ่งที่ผู้รับเหมาและวิศวกรต้องให้ความสำคัญเป็นอันดับต้น ๆ คือการเลือกขนาดตู้ไฟที่เหมาะสม บทความนี้จะพาคุณไปเจาะลึกมิติและมาตรฐานของ ตู้ควบคุมไฟฟ้าสำเร็จรูปแต่ละประเภท พร้อมแนะนำเทคนิคการคำนวณและประเมินขนาดอย่างมืออาชีพ เพื่อให้การลงทุนของคุณคุ้มค่าและปลอดภัยในระยะยาว

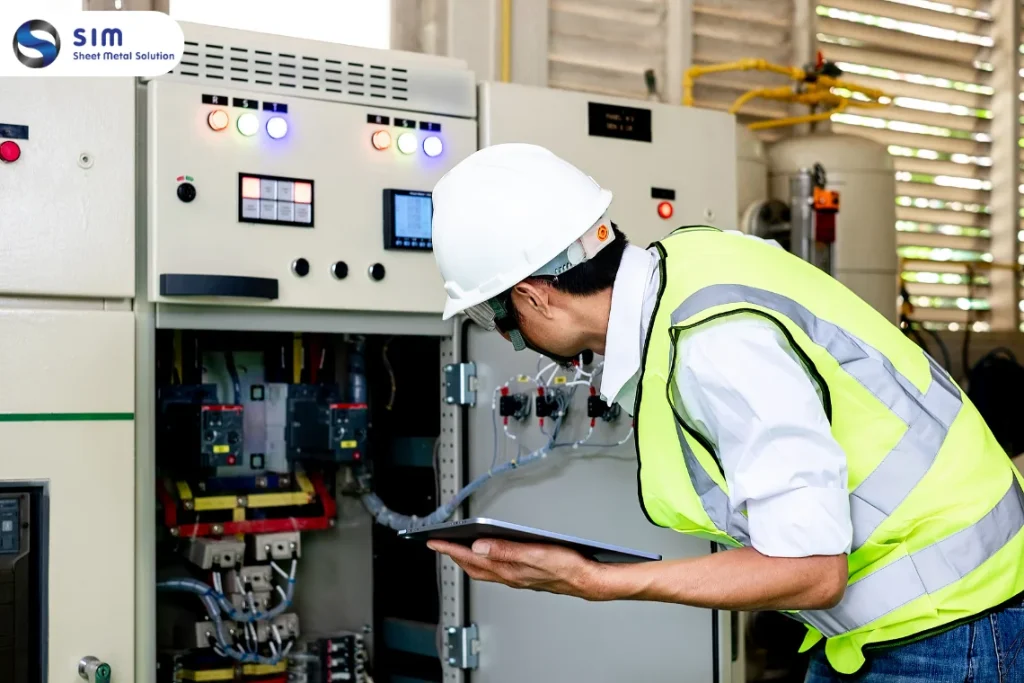

ความสำคัญของการเลือกขนาดตู้ไฟให้สัมพันธ์กับอุปกรณ์

การเลือกขนาดตู้ไฟที่สัมพันธ์กับปริมาณอุปกรณ์ภายใน เป็นสิ่งที่มีความสำคัญต่อความเสถียรของระบบอย่างมาก หากตู้มีขนาดเล็กเกินไปจะทำให้เกิดความร้อนสะสม ส่งผลให้อุปกรณ์ภายในเสื่อมสภาพเร็วและเสี่ยงต่อการเกิดไฟฟ้าลัดวงจร การประเมินขนาดตู้ไฟที่เหมาะสมจึงช่วยให้การจัดวางระบบมีความเป็นระเบียบ ปลอดภัย และง่ายต่อการซ่อมบำรุงในอนาคต

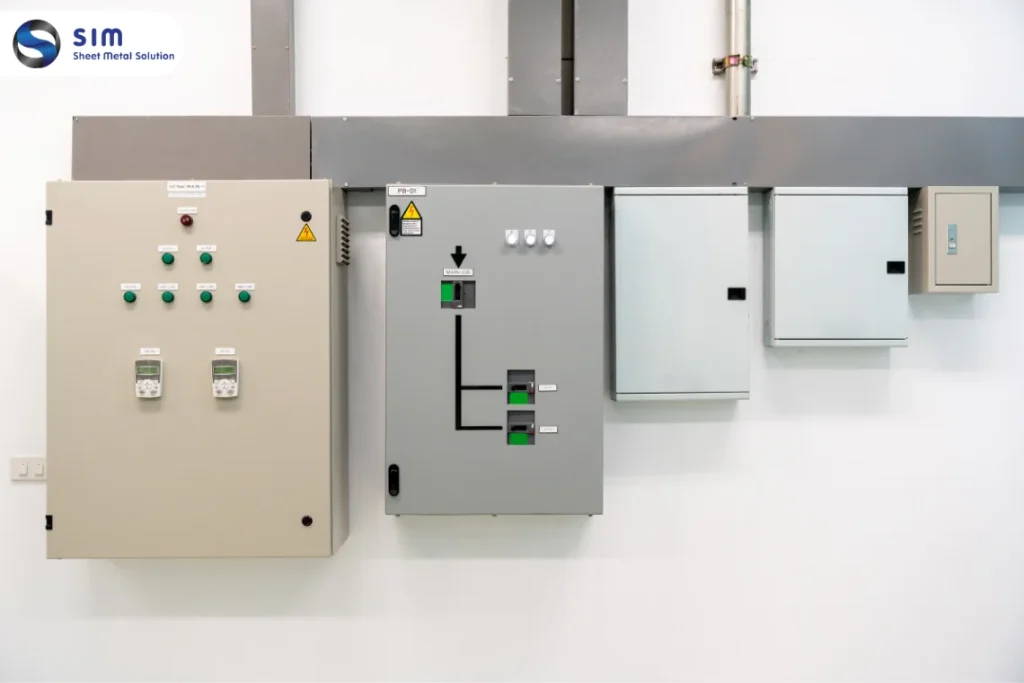

เจาะลึก 5 รูปแบบ ตู้ควบคุมไฟฟ้าสำเร็จรูป และมิติขนาดมาตรฐาน

ปัจจุบันมีการออกแบบตู้ควบคุมไฟฟ้าสำเร็จรูปออกมาหลากหลายโครงสร้างเพื่อตอบโจทย์สภาพแวดล้อมที่แตกต่างกัน โดยทั่วไปจะแบ่งออกเป็น 5 รูปแบบหลัก ซึ่งมีมิติและการป้องกันที่ถูกออกแบบมาเฉพาะงาน ดังนี้

1. ตู้สวิทช์บอร์ดแบบธรรมดาสำหรับพื้นที่ทั่วไปในอาคาร

ตู้สวิทช์บอร์ดมาตรฐานรูปแบบธรรมดา เหมาะสำหรับการติดตั้งภายในอาคารหรือห้องคอนโทรลที่ไม่มีปัญหาเรื่องความชื้นและฝุ่นละออง โครงสร้างผลิตจากเหล็กแผ่นขาวคุณภาพสูง ผ่านกรรมวิธีชุบซิงค์ฟอสเฟตเพื่อป้องกันสนิม และพ่นทับด้วยระบบสีฝุ่นอีพ็อกซี่ (สีเทาย่น) อบด้วยอุณหภูมิสูง 180 – 200°C โดยมีขนาดตู้ไฟสำเร็จรูปให้เลือกถึง 9 ขนาดมาตรฐานตามโหลดใช้งาน

2. ตู้ไฟกันน้ำแบบมีหลังคาป้องกันความชื้นภายนอก

สำหรับพื้นที่ที่ต้องเผชิญกับสภาพแวดล้อมภายนอก หรือจุดที่มีโอกาสสัมผัสละอองน้ำ ตู้ไฟกันน้ำมีหลังคาคือคำตอบที่ดีที่สุด โครงสร้างมาพร้อมหลังคาลาดเอียงช่วยระบายน้ำฝนได้อย่างรวดเร็ว ตัวตู้ผ่านกระบวนการอบสีฝุ่นอีพ็อกซี่ที่อุณหภูมิมาตรฐาน 180 – 200°C เช่นกัน ทำให้มีความทนทานต่อแสงแดดและความชื้นสูง มีให้เลือก 9 ขนาดตามความเหมาะสม

3. ตู้กันน้ำฝา 2 ชั้นแบบฝาทึบเพื่อการปกป้องเป็นพิเศษ

ในบริเวณที่ต้องการความปลอดภัยและการปกป้องระบบภายในมากเป็นพิเศษ เช่น พื้นที่สาธารณะหรือโรงงาน การเลือกใช้ตู้กันน้ำฝา 2 ชั้นแบบฝาทึบจะช่วยเพิ่มเกราะป้องกันได้อีกขั้น ฝาชั้นนอกทำหน้าที่กันน้ำและแรงกระแทก ส่วนฝาชั้นในช่วยปกป้องไม่ให้บุคคลทั่วไปสัมผัสอุปกรณ์ไฟฟ้าโดยตรง โดยรุ่นนี้มีให้เลือกทั้งหมด 7 ขนาดตู้ไฟมาตรฐาน

4. ตู้กันน้ำฝา 2 ชั้นแบบเจาะหน้าใส่กระจกใสส่องสแกนง่าย

หากระบบไฟฟ้าของคุณจำเป็นต้องมีการตรวจสอบสถานะหน้าตู้หรืออ่านค่ามิเตอร์อยู่เป็นประจำ ตู้กันน้ำฝา 2 ชั้นแบบเจาะหน้าใส่กระจกคือตัวเลือกที่ตอบโจทย์อย่างยิ่ง เพราะช่วยให้ช่างไฟสามารถส่องสแกนดูสัญญาณไฟเตือนหรือมาตรวัดต่าง ๆ ได้ทันทีโดยไม่ต้องเปิดฝาตู้บ่อย ๆ ช่วยลดความเสี่ยงจากฝุ่นและความชื้น มีให้เลือก 7 ขนาดมาตรฐาน

5. ตู้เหล็กกันฝุ่นฝาเทินมาตรฐานสำหรับชุดควบคุมมอเตอร์

สำหรับงานติดตั้งในไลน์การผลิตที่มีฝุ่นละอองหนาแน่น ตู้เหล็กกันฝุ่นฝาเทินคือโครงสร้างที่ออกแบบมาเพื่อป้องป้องชุดควบคุมมอเตอร์ อินเวอร์เตอร์ หรืออุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนโดยเฉพาะ ขอบตู้มีซีลยางกันฝุ่นอย่างแน่นหนา พ่นและอบสีฝุ่นอีพ็อกซี่อย่างดี ทนทานต่อการกัดกร่อน มีมิติ และขนาดตู้ไฟให้เลือกหลากหลายตามความต้องการของช่างเทคนิค

ปัจจัยสำคัญที่ต้องคำนวณก่อนระบุความกว้างและสูงของตู้ไฟ

การเลือกขนาดตู้ไฟไม่ใช่เพียงแค่การคาดเดาจากสายตา แต่ต้องอาศัยหลักการคำนวณทางวิศวกรรมเพื่อให้ได้ขนาดความกว้าง ความสูง และความลึกที่เหมาะสมที่สุด โดยมีปัจจัยสำคัญที่ผู้เขียนแนะนำให้ตรวจสอบดังนี้

• ปริมาณและขนาดของอุปกรณ์ภายใน: ต้องคำนวณพื้นที่ของเมนเบรกเกอร์ เบรกเกอร์ย่อย และบัสบาร์ทั้งหมด
• พื้นที่ว่างสำหรับการเดินสายไฟ: ต้องเผื่อระยะดัดโค้งของสายไฟและการจัดเรียงสายภายในตู้ให้เป็นระเบียบ
• การระบายความร้อน (Thermal Management): ต้องมีพื้นที่ว่างเพียงพอให้ลมร้อนลอยตัวขึ้นด้านบนเพื่อไม่ให้อุปกรณ์โอเวอร์ฮีท
• การเผื่อขยายระบบในอนาคต: ควรเลือกขนาดตู้ไฟที่มีพื้นที่เหลือประมาณ 20 – 30% สำหรับการติดตั้งอุปกรณ์เพิ่มเติม

บริการผลิตตู้สวิทช์บอร์ดทุกขนาดตู้ไฟ มาตรฐานสากลที่ SimThai

หากคุณกำลังมองหาตู้ไฟสำเร็จรูปหรือต้องการสั่งผลิตตลับตู้ไฟฟ้าในขนาดตู้ไฟที่เฉพาะเจาะจง SimThai พร้อมให้บริการออกแบบและผลิตตู้ควบคุมไฟฟ้าทุกรูปแบบ เราจำหน่ายตู้คอนโทรลไฟฟ้าคุณภาพสูงที่ได้มาตรฐานสากล พร้อมตอบโจทย์ทุกความต้องการของช่างไฟและผู้รับเหมาทั่วประเทศด้วยสินค้าพร้อมส่งที่รวดเร็ว

สรุปการเลือกขนาดตู้ไฟที่ถูกต้องเพื่อความปลอดภัยระยะยาว

การเลือกขนาดตู้ไฟที่ถูกต้องและสอดคล้องกับสภาพแวดล้อมการใช้งาน คือรากฐานสำคัญของระบบไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ หากคุณต้องการตู้ควบคุมไฟฟ้าหรือโครงสร้างโลหะสั่งผลิตพิเศษ (Made to Order) ที่ได้มาตรฐานสากล บริษัท สยามอุตสาหกรรมและการผลิต จำกัด หรือ SimThai พร้อมเป็นพันธมิตรที่เชื่อถือได้ของคุณ ด้วยประสบการณ์ยาวนานกว่า 50 ปี ในการผลิตผลิตภัณฑ์ควบคุมระบบไฟฟ้าที่ได้รับมาตรฐาน ISO 9001 และ ISO 14001 เรามุ่งมั่นพัฒนานวัตกรรมอย่างไม่หยุดยั้ง เพื่อส่งมอบสินค้าคุณภาพสูงและรักษ์โลกให้แก่ลูกค้าทั้งในและต่างประเทศอย่างมืออาชีพ

สนใจสั่งซื้ออุปกรณ์ไฟฟ้าหรือสอบถามข้อมูลเพิ่มเติมได้ที่

• โทร : 081-358-7446
• Line : @siamindustry (มี @ ด้านหน้า)
• อีเมล : info@simthai.com
• Facebook : สยามอุตสาหกรรมและการผลิต

คำถามที่พบบ่อยเกี่ยวกับขนาดตู้ไฟ

ขนาดตู้ไฟ มาตรฐานสวิทช์บอร์ดแบบธรรมดามีให้เลือกทั้งหมดกี่ขนาด?

สำหรับตู้สวิทช์บอร์ดสำเร็จรูปมาตรฐาน BAV แบบธรรมดาและแบบกันน้ำมีหลังคา จะมีขนาดตู้ไฟมาตรฐานให้ผู้ประกอบการเลือกใช้งานทั้งหมด 9 ขนาด ซึ่งครอบคลุมตั้งแต่ขนาดเล็กสำหรับวงจรย่อยไปจนถึงขนาดใหญ่สำหรับระบบควบคุมหลัก

หากต้องติดตั้งอุปกรณ์ไฟฟ้าภายนอกอาคาร ควรใช้ตู้สำเร็จรูปแบบใด?

ควรเลือกใช้ตู้ไฟกันน้ำแบบมีหลังคา หรือตู้กันน้ำฝา 2 ชั้น ที่ผ่านกรรมวิธีอบสีฝุ่นอีพ็อกซี่ทนความร้อนสูง เพื่อประสิทธิภาพในการป้องกันละอองน้ำ ฝน และความชื้น ไม่ให้เข้าไปทำลายอุปกรณ์ไฟฟ้าภายในตู้

ตู้เหล็กกันฝุ่นฝาเทินนิยมนำไปประยุกต์ใช้งานด้านใดบ้าง?

ตู้เหล็กกันฝุ่นฝาเทินนิยมนำไปใช้ในการประกอบตู้ควบคุมไฟฟ้าในโรงงานอุตสาหกรรม เช่น ชุดควบคุมมอเตอร์ (Motor Control Center) หรือใช้จัดเก็บอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการปกป้องจากฝุ่นละอองในไลน์การผลิต
